7. Teileverzeichnis
Bei Ersatzteilbestellungen bitte immer Zeichnungsnummer
sowie Teilenummer angeben - getrennt durch „-". D.h. die
Teilenummer für den Ölfilter (siehe unten Zeichnung 1 / Teil
23) ist „1-23 Ölfilter".
Wir weisen darauf hin, dass nicht jedes Teil als einzelnes
Ersatzteil verfügbar ist. Je nach Sinnhaftigkeit werden Ein-
zelteile zu Baugruppen zusammengefasst. In diesen Fällen
ist es nur möglich die vollständige Baugruppe zu beziehen.

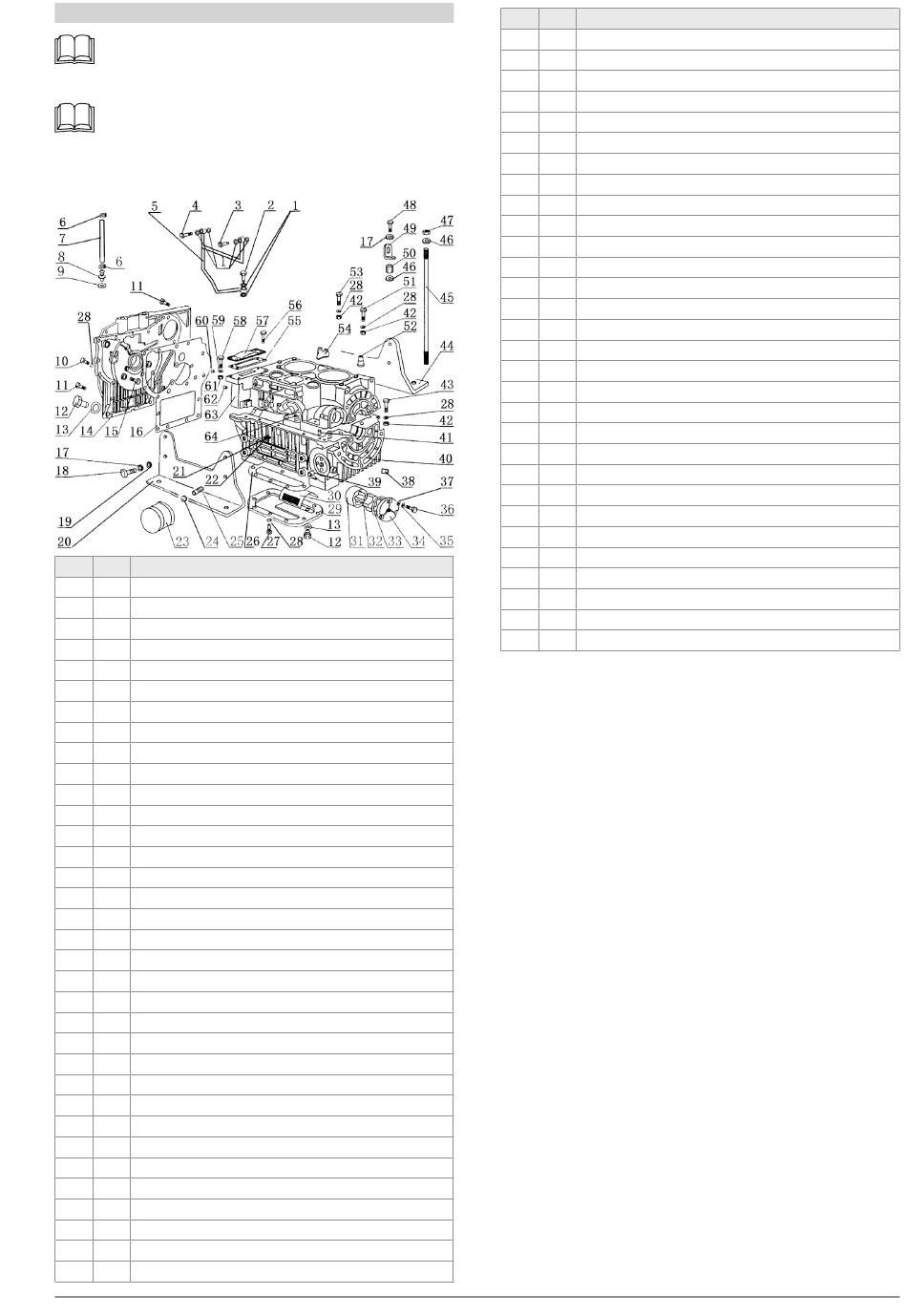

7.1. Kurbelgehäuse
Zg.
Teil Beschreibung
1
1
Kupfer Dichtscheibe d8
1
2
Hohlschraube kurz
1
3
Hohlschraube kurz
1
4
Hohlschraube lang
1
5
Öldruckleitung
1
6
Schlaucklemme d16
1
7
Kurbelgehäuse Entlüftungsschlauch
1
8
Schlauchtülle
1
9
Kupfer Dichtscheibe d12
1
10
Sechskantschraube M6x25
1
11
Sechskantschraube M6x27
1
12
Ölablassschraube
1
13
Kupfer Dichtscheibe d14
1
14
Kurbelgehäusedeckel
1
15
Senkkopfschraube M6x20
1
16
Dichtung Kurbelgehäusedeckel
1
17
Federring d10
1
18
Sechskantschraube M10x25
1
19
Unterlegscheibe d10
1
20
Maschinenstandfuß rechts
1
21
O-Ring 9,0x1,8
1
22
Ölmeßstab
1
23
Ölfilter
1
24
O-Ring 13,2x2,65
1
25
Ölfilter Hohlschraube
1
26
Ölwannendichtung
1
27
Sechskantschraube M6x20
1
28
Unterlegscheibe d6
1
29
Ölwannenabdeckung
1
30
Öl Grobfilter
1
31
Ölpumpen Außenrotor
1
32
Ölpumpen Innenrotor
1
33
O-Ring 40x1,8
1
34
Ölpumpendeckel
DE
Zg.
Teil Beschreibung
1
35
Federring d5
1
36
Sechskantschraube M5x16
1
37
Unterlegscheibe d5
1
38
Pressstopfen Ölkanal groß
1
39
Öldruckbegrenzungsventil
1
40
Kurbelgehäuse unten
1
41
Kegelstift 8x35
1
42
Sechskantmutter M6
1
43
Sechskantschraube M6x55
1
44
Maschinenstandfuß links
1
45
Stehbolzen Zylinderkopf
1
46
Unterlegscheibe Zylinderkopfmutter
1
47
Zylinderkopfmutter kurz
1
48
Schraube M10x1.25 / L20
1
49
Winkel Hebeöse
1
50
Zylinderkopfmutter lang
1
51
Sechskantschraube M6x35
1
52
Dichtungstülle einfach für Stehbolzen
1
53
Sechskantschraube M6x50
1
54
Dichtungstülle doppelt für Stehbolzen
1
55
Dichtung Nockenwellendeckel
1
56
Sechskantschraube M8x20
1
57
Nockenwellendeckel
1
58
Sechskantschraube M8x30
1
59
Unterlegscheibe d8
1
60
Zylinderstift d8x12
1
61
Sechskantmutter M8
1
62
Pressstopfen Ölkanal klein
1
63
Kurbelgehäuse oben
1
64
O-Ring 12,8x1,8
19
