Verkabelung: Rückseite
Verkabelung: Rückseite
12
XLR Ein- und Ausgangsbuchsen
Für eine perfekte Anbindung werden originale XLR-Buchsen und XLR-Stecker von Switch-
craft/Neutrik an den Ein- und Ausgängen verwendet. Diese Stecker und Buchsen garan-
tieren aufgrund ihres elektromechanischen Aufbaus und der hohen Kontaktübergabe
zum Stecker eine optimale Verbindung.

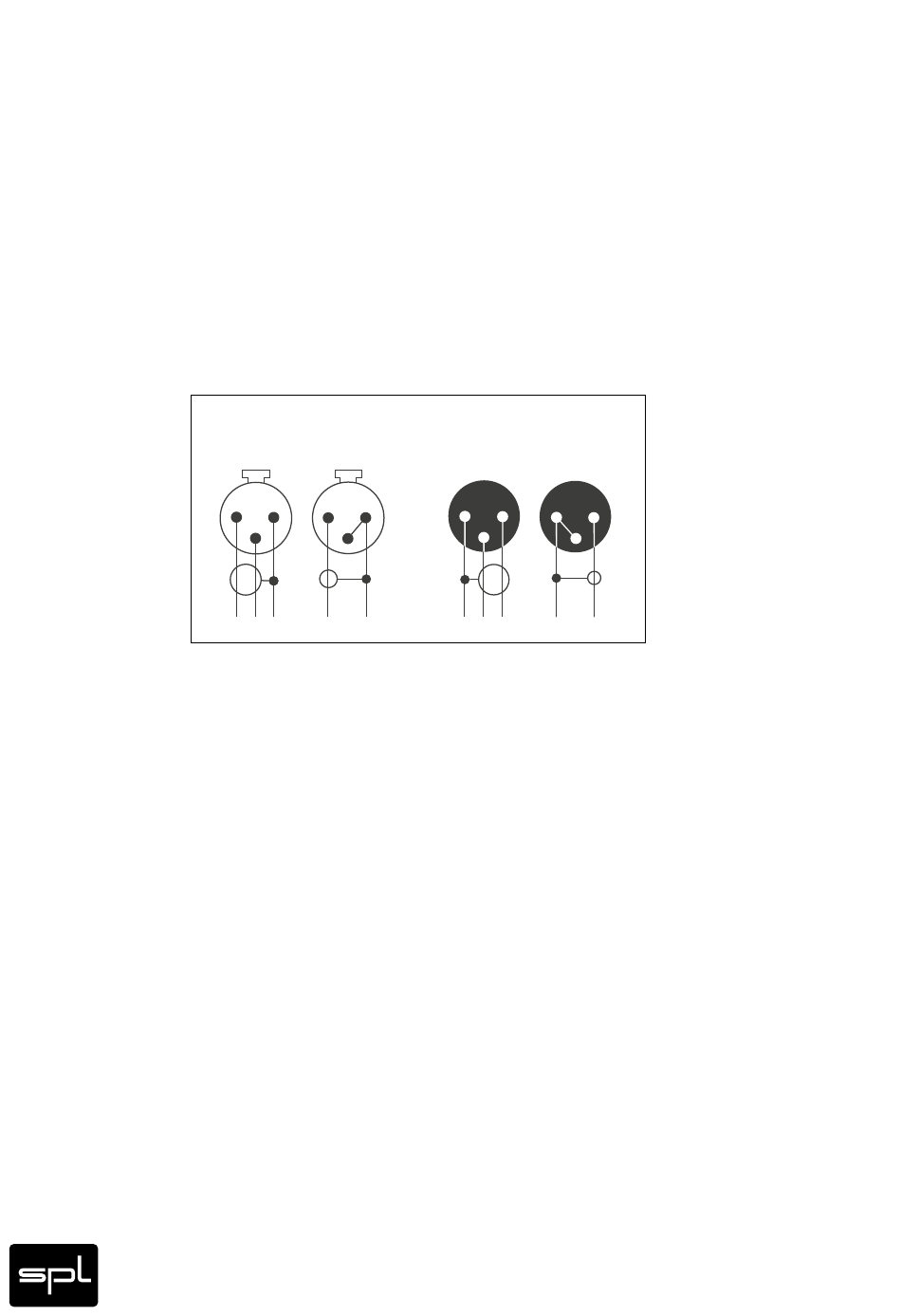

Die Abbildung zeigt die Pinbelegung der XLR-Buchsen und der entsprechenden XLR-Ste-
cker. Sie sind symmetrisch beschaltet und haben drei Leiter, von denen Leiter 2 (Pin 2)
das (+) bzw. heisse Signal führt.
Ebenso ist die korrekte Polung der Leiter ersichtlich, falls eine Verbindung über eine
unsymmetrische Verkabelung hergestellt werden muss.
Eingang
symmetrisch
unsymmetrisch
2
1
2
3
3
Sidechain-Insert
Über diesen Insert kann ein externer Equalizer in den Sidechain des IRON Mastering
Compressor eingeschleift werden. Mit diesem kann die Empfindlichkeit des IRON auf
bestimmte Frequenzen verändert werden. Man spricht von frequenzselektiver Kompres-
sion. (Weitere Informationen finden Sie ab Seite 18.)
Der Send vefügt über zwei XLR-Stecker, symmetrisch und der Return über zwei XLR-Buch-
sen, symmetrisch – immer jeweils eine für den linken und eine für den rechten Kanal.
Die Pinbelegung ist identisch zu den Ein- und Ausgangsbuchsen.
Ausgang
symmetrisch
unsymmetrisch
1
2
1
3
1=GND
2=heiss (+)
3=kalt (-)
2
1
3
