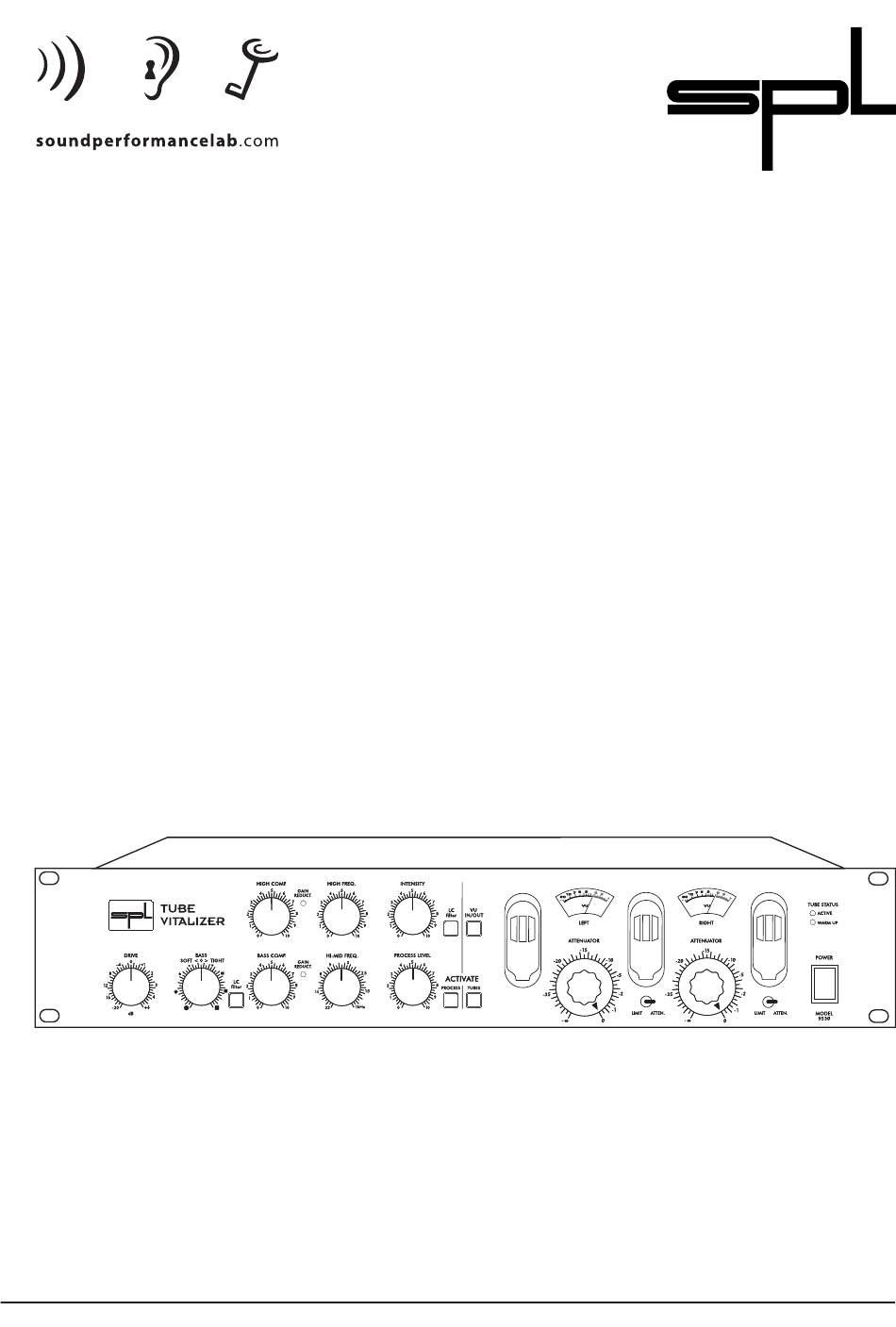

- Seite 1 Bedienungsanleitung TUBE VITALIZER Modell 9530 Programm-Equalizer...
- Seite 2 SPL electronics GmbH Postfach 12 27 41368 Niederkrüchten Tel. (0 2163) 9 83 40 Fax (0 2163) 98 34 20 E-Mail: info @ soundperformancelab.com www.soundperformancelab.com © 2000 SPL electronics GmbH. Alle Rechte vorbehalten. Vitalizer® ist ein eingetragenes Warenzeichen der SPL electronics GmbH.
-
Seite 3: Inhaltsverzeichnis
Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für das Vertrauen, das Sie uns durch den Erwerb des SPL Tube Vitalizer entgegen gebracht haben. Sie haben sich mit dem Tube Vitalizer für einen besonderen Programm-Equalizer entschieden, der Ihnen zu schnellem Erfolg beim Produzieren und Mastern Ihrer Musik verhelfen kann. -
Seite 4: Vorwort
Heizung auf. Vermeiden Sie die Einwirkung von Vibrationen, Staub, Hitze, Kälte oder Feuchtigkeit. Der Tube Vitalizer sollte nicht in der Nähe von Störquellen wie Transformatoren oder Motoren aufgebaut werden. Installieren Sie den Tube Vitalizer auch nicht unmittelbar über oder unter Endstufen oder digitalen Prozessoren. -
Seite 5: Einleitung
Einstellungen optimiert. Technisch kombiniert der Tube Vitalizer verschiedene Audiotechniken: Röhrentechnik und Röhrenlimiting, Spulentechnik,Transistor- und Halbleiter-Technik. Der Tube Vitalizer ist in zwei Sektionen aufgeteilt: Die Vitalizer®- Stufe und die Ausgangsstufe (wahlweise Halbleiter- oder Röhren- stufe). Auf der linken Hälfte der Bedienungsfront befinden sich die Bedienelemente des weiterentwickelten und optimierten Vitalizers®: Im Baß- und Hochtonbereich kann die Bearbeitung... -
Seite 6: Anschlüsse
Anschlüsse Vor dem Anschließen müssen der Tube Vitalizer und alle daran angeschlossenen oder anzuschließenden Geräte ausgeschaltet werden. Der Tube Vitalizer ist mit XLR-Buchsen und Stereo-Klinken- buchsen für symmetrischen Betrieb ausgestattet. SPL verwendet eigens entwickelte, hybrid aufgebaute Line-Driver und -Receiver aus Keramik als Ein- und Ausgangssymmetriestufen, alle Widerstände weisen eine Toleranz von 0,01% auf. -
Seite 7: Einsatzbereiche
Effekt zuzumischen. Auch hier gilt: Weniger ist mehr. Es ist ratsam, eine CD als geschmackliche Referenz im Vergleich zu hören. 2. Ein Einsatzgebiet, in dem der Tube Vitalizer sein volles Potential ausspielen kann, ist die Überarbeitung und das Re- Mastern von Archivmaterial für die CD-Herstellung. Zusammen mit einer »Single-ended Noise Reduction«... -
Seite 8: Band-Vervielfältigung
Bei Überspielungen in Echtzeit wartet der Tube Vitalizer mit denen unter »Tonstudio« und »Film & Video Post Production« beschriebenen Vorzügen auf. Rundfunk 4. Der Tube Vitalizer ist ein perfektes Werkzeug zur Produktion von Radio-Jingles, Promos und Werbe-Spots. Durch die beson- deren Eigenschaften dieses Programm-EQs empfindet man den Aufmerksamkeitserhöhung Klang des bearbeiteten Signals als subjektiv lauter, kräftiger und... -
Seite 9: Video & Film Post Production
Sync-Dialog abhob: »We wanted to make sure that there was a dramatic quality difference between the voice-over and the sync dialog. We treated it with the SPL Vitalizer, a psychoacoustic equalizer. It brings a lot more presence to the upper end of the spectrum and a very deep low end so that the voice sounds full.«... -
Seite 10: Erste Schritte
Erste Schritte Der Tube Vitalizer ist für die Bearbeitung von zweikanaligen Signalen (Stereoquellen) konzipiert. Es werden also beide Kanäle über einen Regler gemeinsam eingestellt. Wenn Sie den Tube Vitalizer zum ersten Mal in Betrieb nehmen, ist es ratsam, die Regelparameter in einer bestimmten Reihenfolge zu bedienen, um schnellstmöglich die gewünschten Resultate zu erzielen. -
Seite 11: Die Bedienelemente
Insert Send mit bis zu +15 dB), reduzieren Sie entspre- chend die Ansteuerung. Ist der Ansteuerungpegel zu schwach, kann der Tube Vitalizer auch bei voll aufgedrehtem Process Level nicht die gewünschte Bearbeitungsintensität erzielen. Erhöhen Sie dann den Drive- Wert. -
Seite 12: Bedienelemente
Hörempfinden angenehmeres harmonikales Verhalten produ- ziert. Man kann dies in etwa mit dem Unterschied zwischen einer Röhrenstufe und einer Transistorstufe vergleichen. Der Tube Vitalizer bietet Ihnen die Möglichkeit, bei der Bearbeitung zwischen einem RC-Filternetzwerk und einem LC-Filternetzwerk zu wählen. Das Zuschalten des LC Filters erzeugt etwas mehr Druck und verändert zusätzlich das... -
Seite 13: Hi-Mid Freq. (6)
Process Level-Regler auf den Maximal- wert stellen. Da der Process Level-Regler auch für die Aus- löschung dominanter Mittenfrequenzen zuständig ist, werden bei hohen Einsatzfrequenzen des Hi-Mid Freq.-Reglers alle Frequenzen bis zur Einsatzfrequenz langsam fallend abgesenkt. TUBE VITALIZER... - Seite 14 3 / 5 / 8 / 14 / 22 kHz Messung 3: Bass = Soft Bass-LC filter = Off Process Level = Max Hi-Mid Freq. = 1 / 1,5 / 2,5 / 3 / 5 / 8 / 14 / 22 kHz TUBE VITALIZER...
-
Seite 15: Process Level (7)
ändernden Schalldruckpegeln sehr unterschiedlich wahr. Es verhält sich dabei nicht »linear«. Bei der Tube Vitalizer-Bearbeitung bleibt die Balance zwischen allen Frequenzbändern auch bei variierenden Abhörlautstärken erhalten. Das wahrgenommene Klangbild wirkt lauter oder leichter wahrnehmbar als zuvor. Mit anderen Worten: Bei Erhöhung des Process Level-Wertes wird gleichzeitig die Intensität von Hi-Mid Freq. -
Seite 16: High Freq. (8)
Obertonfrequenzen. Der Tube Vitalizer arbeitet mit steilflankigen Filtern und einer Veränderung des Empfindungszeitpunkts (Phasenlage) dieser Frequenzen. Der Tube Vitalizer hebt die Hoch- und Obertöne hervor, die als Eine verbesserte Hoch- & Bestandteil des Originalsignals, wenn auch manchmal nur Obertonstruktur sorgt für schwach, vorhanden sind. -
Seite 17: High - Lc Filter (10)
High Freq. = 10 Intensity = 10 LC Filter = On/Off High Comp. Der Tube Vitalizer verfügt sowohl im Baßbereich als auch im Hochtonbereich über einen Kompressor, um Pegelverän- derungen durch die Klangbearbeitung entgegenwirken zu können. Der Kompressor ist direkt hinter dem High-EQ Filternetzwerk integriert. -
Seite 18: Activate Tubes (12)
Schutz der Röhren tivieren (Status-LED ist aus), damit die Transistorausgangsstufe aktiviert wird ist und sofort ein Ausgangssignal liefern kann. Der Tube Vitalizer ist sowohl mit einer elektronisch symme- trierten und transformerlosen Ausgangsstufe als auch mit einer symmetrischen Röhrenausgangsstufe ausgestattet. Sie können zwischen beiden Ausgangsstufen wählen und einen direkten... -
Seite 19: Atten./Limit (14)
Signalverdichtung führt und den Ausgangspegel begrenzt. Sinnvoll einsetzbar ist dieses sogenannte ‘Shunt-Limiting’ beispielsweise bei der Bearbeitung von Drum-Tracks, wenn der Tube Vitalizer in einer Subgruppe am Mischpult eingeschleift wird. Bei der Überarbeitung von kompletten Stereomixes ist es ratsam, den Attenuator-Modus beizubehalten. -
Seite 20: Stromversorgung
Stromversorgung Traditionell legt SPL besondere Sorgfalt auf die Stromversor- gung. Schließlich ist das Netzteil von hoher Bedeutung – je sauberer es arbeitet, um so besser sind die klanglichen Ergebnisse. Das Netzteil ist um einen 35 VA-Ringkerntransformator aufge- Ringkerntransformator mit 5 separaten Wicklungen baut, der aufgrund eines minimalen Streufeldes weder elektroni- sches Brummen noch mechanisches Geräusch verursacht. -
Seite 21: Technische Daten
Sekundäre Sicherung ........315 mA (230 V / 50 Hz), ... 630 mA (115 V / 60 Hz) Ground-Lift Schalter, Spannungswahlschalter Maße Gehäuse............... Standard EIA 19"/2 HE ... 482 x 88 x 237 mm Gewicht ............... 4,9 kg Bemerkung: 0 dBu = 0.775 V Technische Änderungen vorbehalten. TUBE VITALIZER...
