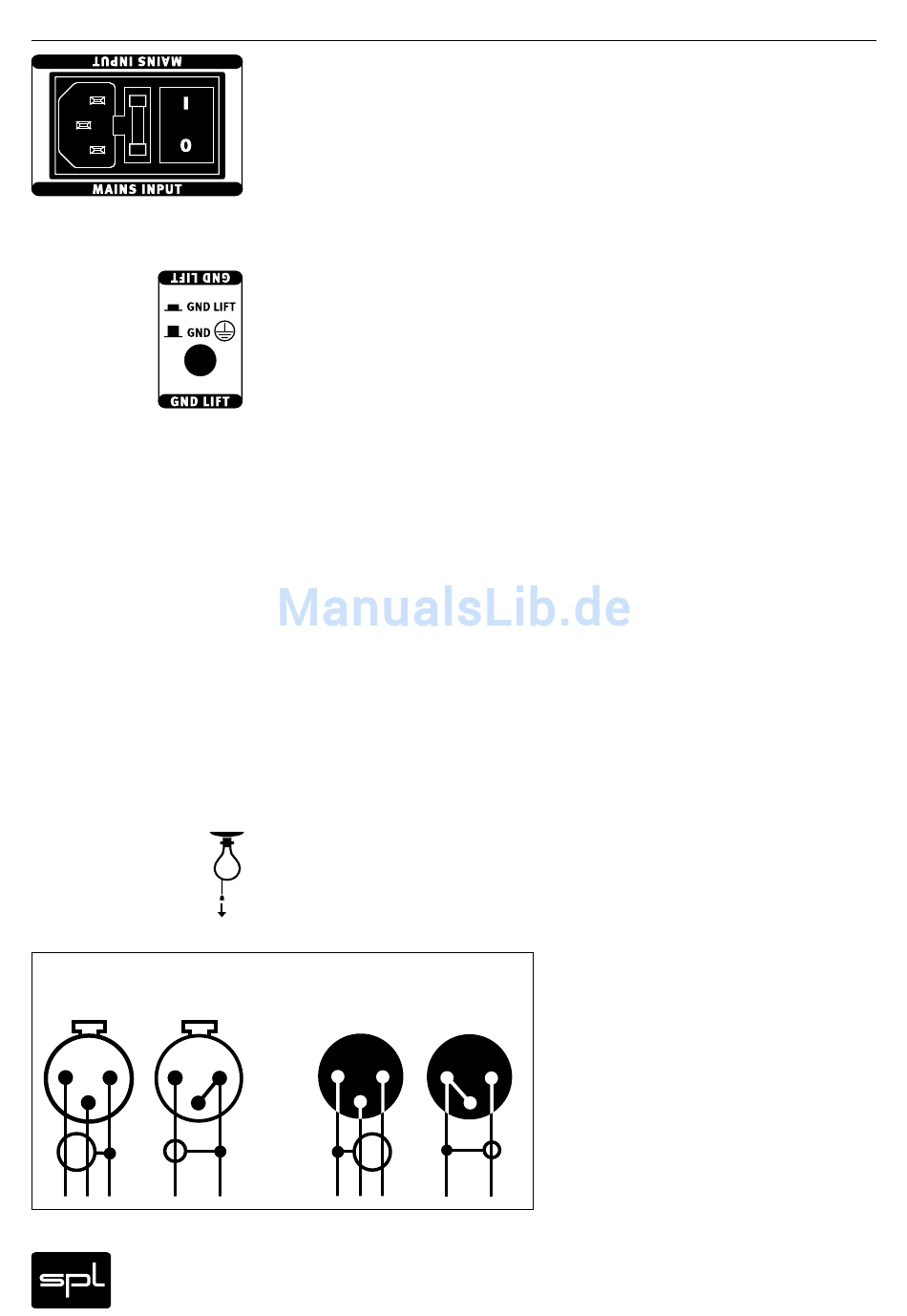

Rückseite – Schalter & Anschlüsse
Eingang
symmetrisch unsymmetrisch
2 1 2
3 3

Ein-/Aus-Schalter

Mit dem rückseitigen Ein-/Aus-Schalter neben der Stromanschlussbuchse schalten Sie das
Gerät ein oder aus. Die blaue POWER-LED auf der Front leuchtet, wenn das Gerät eingeschaltet
ist. Der Schalter ist aus klanglichen Gründen rückseitig platziert, damit zur Vermeidung von
Einstreuungen keine netzspannungsführenden Leitungen durch das Gerät führen. Beim
Ein- oder Ausschalten müssen Sie keine bestimmte Reihenfolge mit verbundenen Geräten
beachten. Es gilt allerdings die Regel für einen Audio-Geräteverbund, dass Endstufen immer
zuletzt ein- und zuerst auszuschalten sind. Sofern leistungsgemäß spezifiziert, können Sie
die MasterBayS auch über einen Hauptschalter ein- und ausschalten.

GND Lift

Mit den GND Lift-Schaltern auf der Rückseite der Konsole und des Netzteils können
Brummschleifen behoben werden, indem bei gedrücktem Schalter die interne Masse von der
Gehäusemasse getrennt wird. Brummschleifen können beispielsweise auftreten, wenn an die
MasterBay S Geräte mit einem anderen Erdpotential angeschlossen werden. Im Normalfall ist
der Schalter daher deaktiviert, damit die Abschirmwirkung des Gehäuses erhalten bleibt.

Klinkenbuchsen

Die Klinkenbuchsen am METERING-Ausgang sind symmetrisch beschaltet. Für eine symmetri-
sche Verbindung verwenden Sie Stereo-Klinkenstecker. Mit Mono-Klinkensteckern stellen Sie
eine unsymmetrische Verbindung her.

XLR-Buchsen

Die XLR-Buchsen sind symmetrisch beschaltet. Die jeweilige Pinbelegung entnehmen Sie der
Grafik unten auf dieser Seite. Eingänge sind immer weiblich und nehmen männliche Stecker
auf, umgekehrt sind Ausgänge immer männlich – alles in allem ein nachvollziehbares Prinzip.

Symmetrische Verbindungen

Bei symmetrischen Verbindungen wird neben dem Audiosignal zusätzlich ein identisches
Referenzsignal mit umgekehrter Polarität übertragen. Neben diesen positiven und nega-
tiven Signalleitungen wird ein vom Signal getrennter, dritter Leiter für die Masseverbindung
geführt. Ein- und Ausgänge einer symmetrischen Verbindung arbeiten als Sender und
Empfänger, wobei der Empfänger durch eine Differenzbildung aus Nutz- und Referenzsignal
die Störeinflüsse eliminiert.

Unsymmetrische Verbindungen (z.B. Mono-Klinke, Cinch)

Unsymmetrische Verbindungen von und zu Mono-Klinken- oder Cinch-Buchsen sind ohne
Adapter möglich. Wichtig ist die korrekte Polung der drei symmetrischen Leiter. Die Abbildung
zeigt am Beispiel der XLR-Buchsen die Pinbelegung sowie die korrekte Polung für eine
Verbindung bei unsymmetrischer Verkabelung:
Ausgang
symmetrisch unsymmetrisch
2
1
1
3
1=GND
2=heiss (+)
3=kalt (-)
10
Verbindungen zu Cinch-Buchsen sind immer
unsymmetrisch, Verbindungen zu Klinkenbuchsen
können sowohl symmetrisch (dreipolige Klinke/
Stereo) als auch unsymmetrisch (zweipolige
Klinke/Mono) sein. Wir empfehlen die Verwendung
individuell konfigurierter Kabel von XLR/DB 25 auf
2
1
Cinch/Klinke, um auf Adapter verzichten zu können.
3
Diese Kabel sind im Fachhandel erhältlich. Anhand
der hier abgebildeten XLR-Pinbelegungsgrafik
kann der Fachhändler sicherstellen, das richtig
konfigurierte Kabel zur Verfügung zu stellen.
MasterBay S
