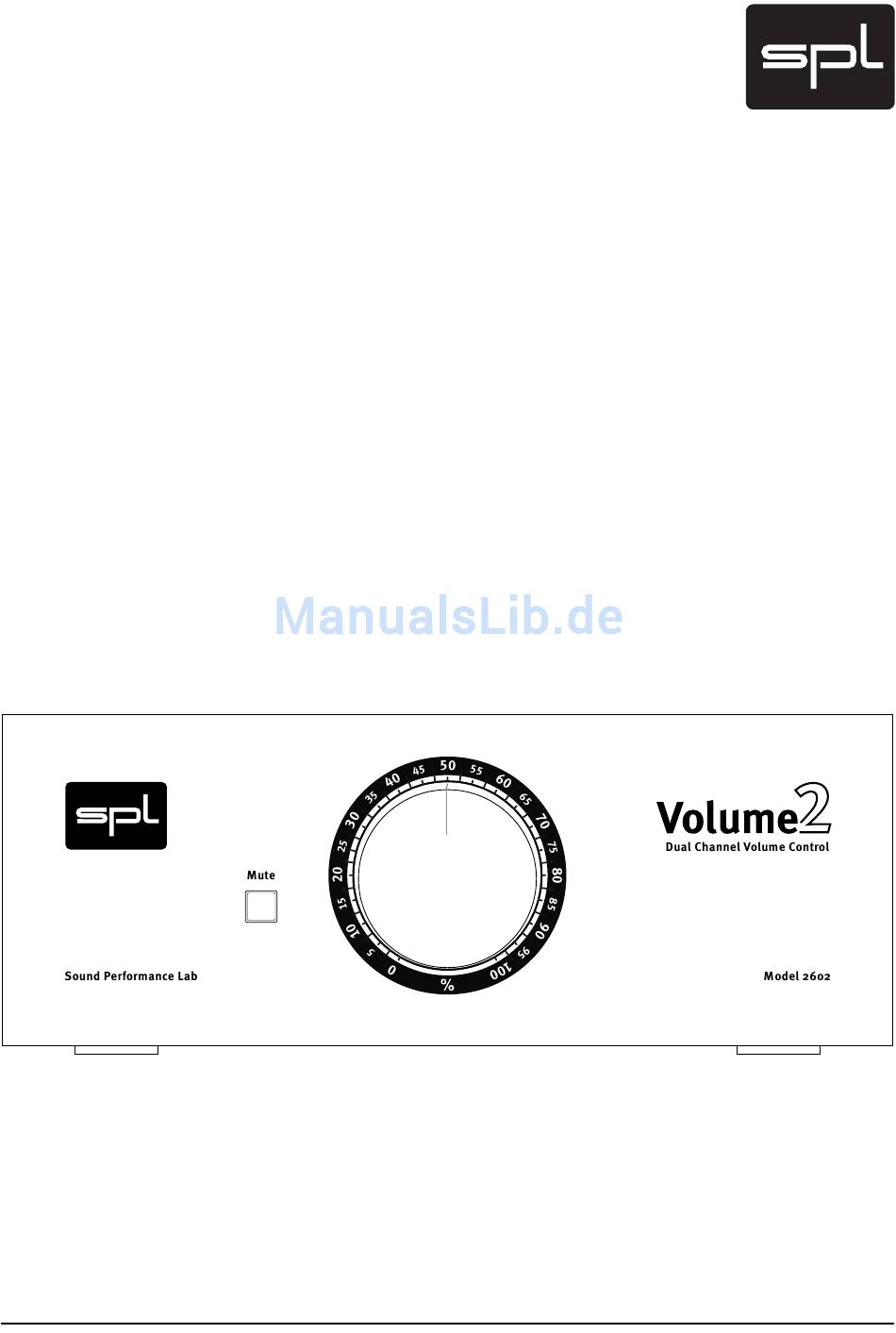

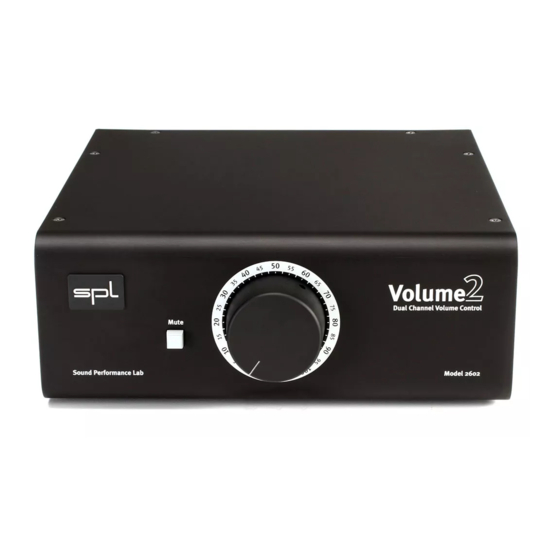

- Seite 1 Bedienungsanleitung Volume 2 Modell 2602 Analoger, zweikanaliger Lautstärkeregler...
- Seite 2 Hiermit erklären wir, dass die Bauart des Volume2, Modell 2602, den oben genannten Bestimmungen entspricht. WEEE-Registrierung: 973 349 88 © 2006 SPL electronics GmbH. Alle Rechte, technische Änderungen und Druckfehler vorbehalten. Alle genannten Markennamen sind Marken oder Warenzeichen der jeweiligen Inhaber. Volume 2...
-
Seite 3: Inhaltsverzeichnis
Rückseite ....................6 Netzanschluss, Ein-/Ausschalten ............... 6 Abbildung Rückseite, Signalanschlüsse, XLR-Pinbelegung ......6 Bedienung ....................7 Laustärkeregler ................... 7 Kalibration des Abhörsystems ..............7 Mute ......................7 Technische Daten ..................8 Messungen ....................9 Garantie & Produktregistrierung ..............11 Volume 2... -
Seite 4: Einleitung
MTC 2381 ist die Funktionalität des Volume 2 ausschließlich auf hochwer- tige, aktive Lautstärkeregelung fokussiert. Anwender, die keine weiteren Monitoringfunktionen wie beim MTC 2381 benötigen, fi nden im Volume 2 eine günstige Lösung für kompromisslos hochwertiges Monitoring. Der Volume 2 basiert auf aktiven Schaltungen, da passive Schaltungen bei Pegeländerungen auch Impedanzen verändern und so einen linearen... -
Seite 5: Inbetriebnahme/Sicherheitshinweise
Vor dem Anschließen sind das Gerät und alle daran anzuschließenden Geräte auszuschalten (rückseitiger Netzschalter muss nach unten gedrückt sein). Ein- und Ausschalten: Schalten Sie immer zuerst zuerst den Volume 2 ein, dann die Endstufen/Aktivlautsprecher. Beim Abschalten ist die umgekehrte Reihenfolge zu beachten: zuerst die Endstufen/Aktivlautsprecher abschalten, dann den Volume 2. -
Seite 6: Rückseite
Netzschalter muss nach unten gedrückt sein). Beachten Sie bitte immer folgende Reihenfolgen beim Ein- und Ausschalten: Schalten Sie immer zuerst zuerst den Volume 2 ein, dann die Endstufen/ Aktivlautsprecher. Beim Abschalten ist die umgekehrte Reihenfolge zu beachten – zuerst die Endstufen/Aktivlautsprecher abschalten, dann den Volume 2. -
Seite 7: Bedienung
Aktivlautsprecher ist zunächst ebenfalls auf 0 dB zu stellen. Dann wird der Lautstärkeregler am Volume Controller so eingestellt, dass der RTA oder das SPL-Meter 83 dB beim Abspielen des Rosa Rauschens misst. Ideal ist, wenn 83 dB SPL oberhalb einer 50%-Position auf der Skala des Lautstärkereglers erreicht werden. -
Seite 8: Technische Daten
230/50 Hz ‹› 115 V/60 Hz Leistungsaufnahme ca. 15 W Maße Gehäuse (B x H x T) 215 x 80 x 220 mm Tiefe mit Potentiometer und Buchsen 245 mm Gewicht 1,6 kg Anmerkungen: 0 dBu = 0,775 V Technische Änderungen vorbehalten. Volume 2... -
Seite 9: Messungen
Messungen Volume 2... - Seite 10 Messungen Audio Precision Volume 2 INPUT/OUTPUT PHASE vs 04/27/06 09:49:58 FREQUENCY Volume 2 +150 +100 -100 -150 100k SPL IN-OUT PHASE.at2c Audio Precision Volume 2 FFT SPECTRUM ANALYSIS 04/27/06 09:47:31 +6dB Volume2 -100 -120 -140 2.5k 7.5k 12.5k 17.5k 22.5k FFT Stereo.at2c...
-
Seite 11: Garantie & Produktregistrierung
Servicefällen immer zunächst an Ihren Händler. Direkter Produkt-Support seitens SPL erfordert die Produktregistrierung. Bitte füllen Sie daher die beiliegende Garantiekarte vollständig und gut lesbar in Druckbuchstaben aus und senden sie direkt an SPL oder nutzen Sie die Online-Registrierung unter www.soundperformancelab.de. Volume 2... -
Seite 12: Anleitung Volume
Anleitung Volume 2 < Deutsch Volume 2...
