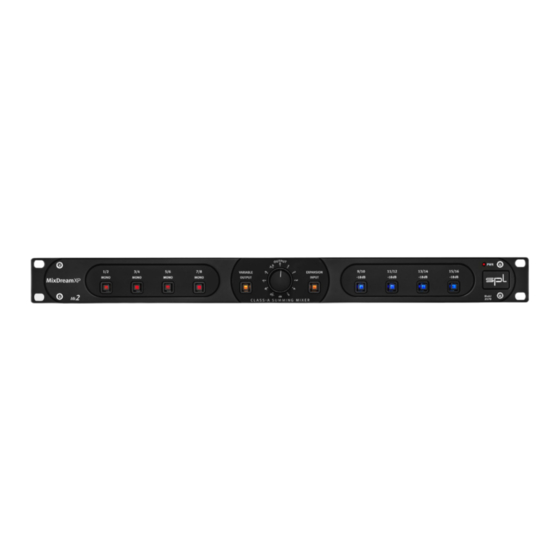

- Seite 1 MixDream XP Mk2 Analog 16 to 2 Summing Mixer with Class A Technology Manual More information: spl.audio...
-
Seite 2: Getting Started
(see specifica- tions on page 7). The power switch on the back of the MixDream XP Mk2 must be in the off position. (Off = O / On = I). -
Seite 3: Mixdream Xp Mk2 In The Studio - How To Set Up
AD/DA converter and monitor controller are not included in the scope of delivery. Within the illustration, the products SPL Madison (AD/DA converter) and SPL MTC Mk2 (monitoring controller) are shown. Audio cables are not included in the scope of delivery. -
Seite 4: Main Output
MixDream XP Mk2 – Manual Inputs MixDream XP MK2 has 16 inputs with DB25 connectors. Here e.g. the analog outputs of a D/A converter, which plays the tracks to be summed out of the DAW are connected. The DB25 sockets are assigned according to the Tascam standard. - Seite 5 Main Output of the previous connected device - never connect both expansion inputs! Expansion Input Switch The Expansion Input switch on the front of the MixDream XP Mk2 is used to switch the Expansion Input on or off. EXPANSION...
-
Seite 6: Mono Switch
C L A S S A S U M M I N G M I X E R -18 dB The level of the last four channel pairs of the MixDream XP Mk2 (9/10 to 15/16) can be attenuated by 18 dB via the -18 dB switch (blue status LED lights up). - Seite 7 MixDream XP Mk2 – Manual Specifications Analog inputs & output; XLR & DB25 (balanced) Maximum input & output gain 28 dBu Input impedance 10 kΩ Output impedance 82 Ω Common mode rejection (1 kHz) <70 dB Frequency range 10 Hz – 200 kHz...
-
Seite 8: Security Advices
MixDream XP Mk2 – Manual Security Advices Lightning Before thunderstorms or other severe weather, discon- nect the device from the mains socket outlet; do not Before starting up the device: do this during a storm in order to avoid life threatening •... - Seite 9 Other connections can lead to health respective companies. risks and damage the equipment. SPL and the SPL Logo are registered trademarks of SPL electronics GmbH. Handling SPL cannot be held responsible for damage caused by...
- Seite 10 MixDream XP Mk2 – Manual © 2023 SPL electronics GmbH | www.spl.audio...
- Seite 11 MixDream XP Mk2 Analoger 16-in-2-Summierer mit Class-A-Technik Bedienungsanleitung Weitere Informationen: spl.audio...
-
Seite 12: Einschalten
Ein- und Ausgänge des MixDream XP Mk2 an. Audiokabel nicht im Lieferumfang enthalten. Einschalten Schalten Sie den Netzschalter auf der Rückseite des MixDream XP Mk2 ein (Ein = I). Die PWR-LED und alle aktivierten Schalter leuchten. Ausschalten Schalten Sie den Netzschalter auf der Rückseite des MixDream XP Mk2 aus (Aus = O). -
Seite 13: Mixdream Xp Mk2 Im Studio - Anschlussdiagramm
Drumcomputer Synthesizer DB25 – 8x XLR (f) Preamps AD/DA-Konverter Monitor-Controller AD/DA-Konverter und Monitor-Controller sind nicht im Lieferumfang enthalten. In der Abbildung werden die Produkte SPL Madison (AD/DA-Konverter) und SPL MTC Mk2 (Monitor Controller) gezeigt. Audiokabel sind nicht im Lieferumfang enthalten. - Seite 14 MixDream XP Mk2 – Manual Inputs Der MixDream XP MK2 verfügt über 16 Eingänge mit DB25- Buchsen. Hier werden zum Beispiel die analogen Ausgänge eines D/A-Wandlers angeschlossen, der die zu summierenden Spuren aus der DAW ausspielt. Die DB25-Buchsen sind nach dem Tascam-Standard belegt.
- Seite 15 MixDream XP Mk2 – Manual Output Mit dem Output-Regler wird der Ausgangspegel des MixDream XP Mk2 eingestellt. Der Regelbereich reicht von EXPANSION VARIABLE -10 dB bis +5 dB. INPUT OUTPUT Mit dem Output-Regler kann eine perfekte Ansteuerung für nachfolgende AD-Wandler vorgenommen werden.
- Seite 16 MixDreamXP C L A S Mono-Schalter Die ersten vier Kanal-Paare des MixDream XP Mk2 (1/2 bis 7/8) können über den Mono-Schalter von stereo auf mono umge- schaltet werden (rote Status-LED leuchtet). Das ist wichtig für Mono-Signale, die im Mix genau in der Mitte positioniert werden sollen (Kick, Snare, Lead Vocal, Bass, …)
-
Seite 17: Technische Daten
MixDream XP Mk2 – Manual Technische Daten Analoge Ein- und Ausgänge; XLR & DB25 (symmetrisch) Maximaler Ein- und Ausgangspegel 28 dBu Eingangsimpedanz 10 kΩ Ausgangsimpedanz 82 Ω Gleichtaktunterdrückung (1 kHz, +10dBu) < 70 dB Frequenzgang 10 Hz – 200 kHz... -
Seite 18: Sicherheitshinweise
Belüftung kann zu Überhitzung führen und u.U. könnten. Wenn eine Flüssigkeit wie z.B. Wasser in das das Gerät beschädigen oder sogar einen Brand auslösen. Gerät gelangt, schalten Sie das Gerät sofort aus und © 2023 SPL electronics GmbH | spl.audio... - Seite 19 Bevor Sie das Gerät an andere elektronische Kompo- der SPL electronics GmbH. nenten anschließen, schalten Sie alle Geräte aus. Stellen SPL haftet nicht für Schäden, die auf eine nicht Sie zunächst alle Lautstärkeregler an den Geräten auf ordnungsgemäße Bedienung oder Änderungen am Minimum, bevor Sie die Geräte ein- oder ausschalten.
- Seite 20 MixDream XP Mk2 – Manual...
