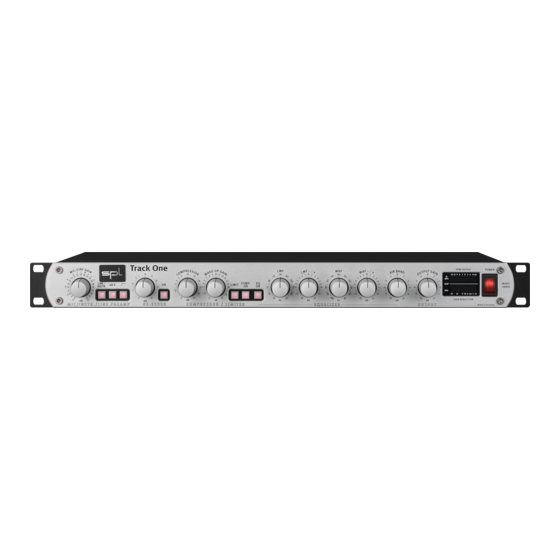

SPL Track One 2960 Bedienungsanleitung

SPL Track One 2960 Bedienungsanleitung

Hochwertiger mikrofon-/instrument-/line-vorverstärker

Werbung

Bedienungsanleitung
Track One
Modell 2960
Kanalzug

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SPL Track One 2960

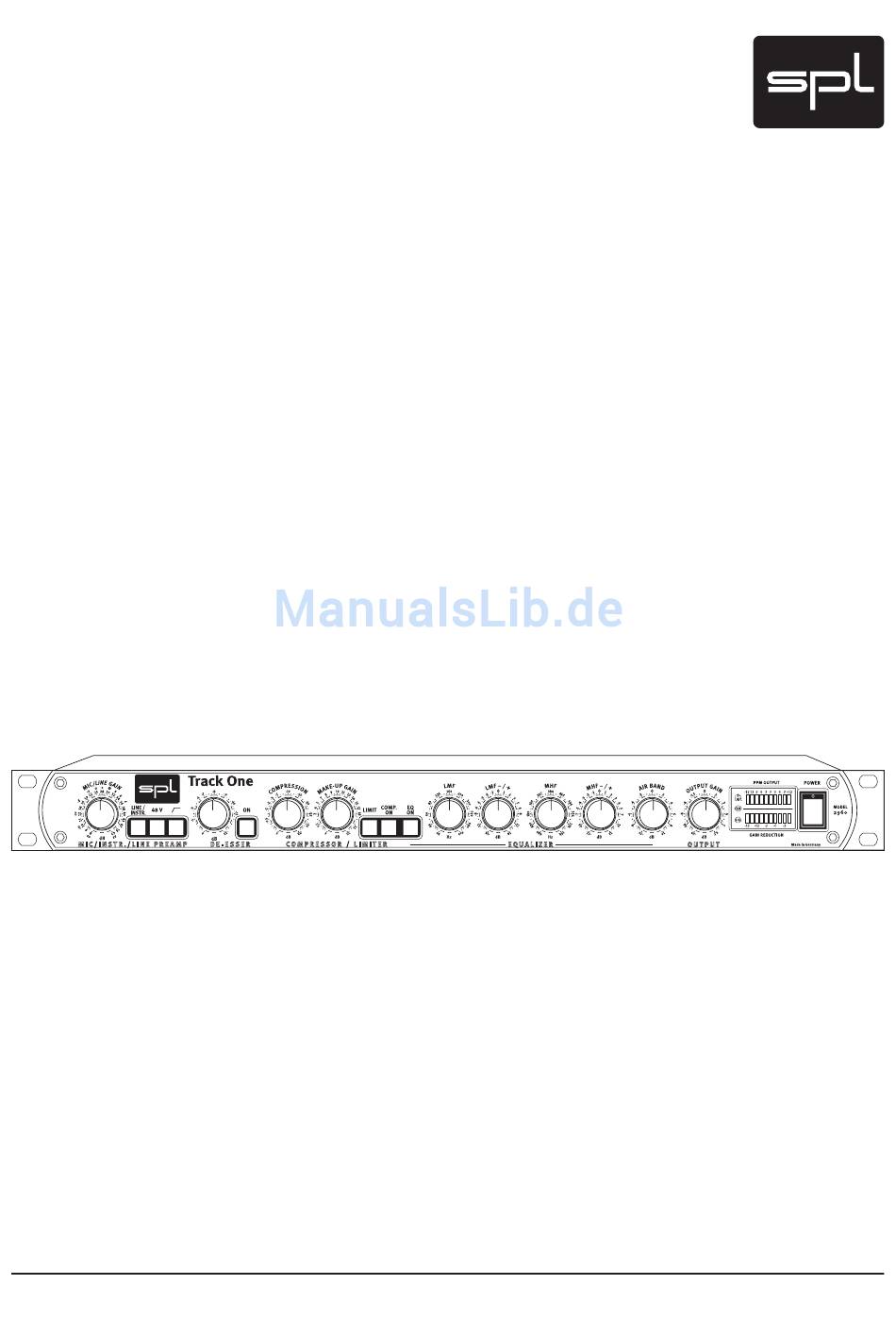

  • Seite 1 Bedienungsanleitung Track One Modell 2960 Kanalzug...
  • Seite 2 Recycling von Rohstoffen oder andere Arten von Altgeräte-Recycling ermöglichen. Weitere Informationen über Ihre zuständige Abfallbeseitungsstelle erhalten Sie bei Ihrer örtlichen Verwaltung. WEEE-Registrierung: 973 349 88 © 2009 SPL electronics GmbH. Alle Rechte, technische Änderungen und Druckfehler vorbe- halten. Alle genannten Markennamen sind Warenzeichen der jeweiligen Inhaber. Track One...
  • Seite 3: Inhaltsverzeichnis

    Buchsen & Schalter ......................8 BEDIENELEMENTE Vorverstärker MIC/LINE GAIN, 48 V, Aktivieren der Phantomspeisung, Hochpass-Filter, Zur Aussteuerung De-Esser ON, De-Esser-Regelung, Die Technik des SPL De-Essers ..........12 Kompressor/Limiter COMP. ON, LIMIT, COMPRESSION ..................13 MAKE UP GAIN, Zur Technik des Kompressors ..............14 Equalizer EQ ON, LMF, LMF -/+, MHF ....................
  • Seite 4: Symbole & Hinweise, Lieferumfang & Verpackung, Wichtige Sicherheitshinweise

    UNTER ALLEN UMSTÄNDEN. Das Symbol der einzuschaltenden Lampe lenkt Ihre Aufmerksamkeit auf Erklärungen wich- tiger Funktionen oder Anwendungen. Achtung: Führen Sie keine Änderungen an diesem Gerät ohne Genehmigung der SPL electronics GmbH durch. Andernfalls können Sie Garantie-, Gewährleistungs- und Produktunterstützungsansprüche verlieren.
  • Seite 5: Inbetriebnahme

    Wichtige Sicherheitshinweise Blitz: Ziehen Sie vor einem Gewitter den Netzstecker aus der Steckdose (jedoch niemals während eines Gewitters – Lebensgefahr!). Verfahren Sie ebenso mit verbun- denen Geräten und ziehen Sie auch ggf. über eine Gerätekette verbundene Antennen-, Telefon- oder Computernetzkabel aus den Anschlussdosen, um das Gerät vor Blitz- oder Überspannungsschäden zu schützen.
  • Seite 6: Einleitung, Grundsätzliches

    Bearbeitungskonzepten basiert, die in anderen Produkten bereits erfolgreich realisiert wurden. Die sehr komplexe Aufgabenstellung eines Kanalzugs profitiert dabei umso mehr von den innovativen Techniken, die das Arbeiten mit SPL-Geräten seit jeher sehr effizient und zielorientiert gestalten. Der Produktionsalltag wird in hohem Maße von knappen Zeitvorgaben bestimmt – ein Sprecher oder Sänger will schnell aufgenommen sein;...
  • Seite 7: Rückseite

    Rückseite Anschlussdiagramm Track One...
  • Seite 8: Buchsen & Schalter

    Rückseite Buchsen und Schalter Signalanschluss Schalten Sie vor dem ersten Anschluss und bei allen weiteren Kabelanschlussarbeiten das Gerät und alle daran anzuschließenden Geräte aus. Andernfalls besteht die Gefahr von Gehör- und Geräteschäden. Klinkenbuchsen Die INSTR./LINE IN-Buchse ist unsymmetrisch beschaltet. Alle anderen Klinkenbuchsen sind symmetrisch beschaltet und können sowohl mit symmetrischer Verkabelung (dreipo- liger Stereo-Klinkenstecker) als auch mit unsymmetrischer Verkabelung (zweipoliger Mono- Klinkenstecker) betrieben werden.
  • Seite 9 Rückseite Buchsen und Schalter Spannungswahlschalter VOLTAGE VOLTAGE | FUSE 230 V ~50Hz Stellen Sie vor dem Anschluss des Geräts an die Stromversorgung sicher, dass die Position Fuse: 315 mA des rückseitigen Spannungswahlschalters der Spannung Ihrer lokalen Stromversorgung entspricht (230V/50 Hz = 220-240 V, 115V/60 Hz = 110-120 Volt). Wenden Sie sich im Zweifelsfall 115 V ~60Hz an Ihren Händler, einen qualifizierten Elektriker oder an das örtliche Elektrizitätswerk.
  • Seite 10 Rückseite Buchsen und Schalter ANALOG OUTPUTS Die symmetrisch beschalteten OUTPUT-Buchsen liefern das Ausgangs signal. Die Ausgänge können auch über einen optionalen Übertrager symmetriert werden (siehe Seite 22). Da beide Buchsen parallel geschaltet sind, wirkt sich ein eventueller unsymmetrischer Betrieb der einen Buchse auch auf die jeweils andere aus, d.
  • Seite 11: Bedienelemente

    Bedienelemente Vorverstärker MIC/LINE GAIN, LINE/INSTR. Mit dem MIC/LINE GAIN-Regler bestimmen Sie die Vorverstärkung der Mikrofon- oder Line- bzw. Instrumentensignale. Grundsätzlich regeln Sie die Vorverstärkung der Mikrofonsignale, nach Betätigen des LINE/INSTR.-Schalters können Sie die Vorverstärkung der Signale fest- legen, die über den rückseitigen Line- bzw. Instrumenteneingang angeschlossen sind. Der Regelbereich für die Mikrofonvorverstärkung reicht von 8 dB bis 63 dB.
  • Seite 12: De-Esser

    Die Technik des SPL De-Essers Im Gegensatz zu herkömmlichen De-Essern, die mit Kompressortechniken den gesamten Pegel beeinflussen, arbeitet der SPL De-Esser mit Filtern, die nur die zu reduzierenden Zischlautfrequenzen bearbeiten, das restliche Spektrum aber nicht beeinflussen. Die im unangenehmen Bereich liegenden Zischlaute werden automatisch erkannt und phaseninver- tiert wieder dem Originalsignal zugemischt.
  • Seite 13: Kompressor/Limiter

    Bedienelemente Kompressor/Limiter COMP. ON Der COMP. ON-Schalter aktiviert das Kompressor-Modul. Gleich zeitig beginnt die GAIN REDUCTION-Anzeige im Anzeigenfeld die Bearbeitungs inten sität dar zustellen (siehe auch „MAKE UP GAIN“ auf Seite 14). LIMIT Die LIMIT-Taste schaltet den Kompressor in den Limiter-, bzw. Begrenzer-Modus. Der COMPRESSION-Regler dient dann zur Kontrolle der Einsatzschwelle.
  • Seite 14: Make Up Gain, Zur Technik Des Kompressors

    Bedienelemente Kompressor/Limiter MAKE UP GAIN Mit dem MAKE UP GAIN-Regler kann die durch Kompression hervorgerufene Gesamtpegel- reduktion wieder aufgeholt werden. Mit Hilfe der GAIN REDUCTION-Anzeige im Anzeigenfeld ist die Einstellung sehr einfach: Wenn der durch die lauteste Stelle hervorgerufene maximale Reduktionswert z.
  • Seite 15: Equalizer Eq On, Lmf, Lmf -/+, Mhf

    Bedienelemente Equalizer EQ ON Der EQ ON-Schalter fügt das Equalizer-Modul in den Signalpfad ein. Das Eingangssignal kommt vom Kompressor. TIPP: Die Deaktivierung des Equalizer-Moduls vor Beginn der Arbeit kann Irritationen vermeiden. Drastischere EQ-Einstellungen würden andernfalls sogleich deutliche Klang- änderungen hervorrufen. Mit dem LMF-Regler wird die Mittenfrequenz des halbparametrischen Bass-/Mittenfilters festgelegt (LMF: Low/Mid Frequencies = tiefe und mittlere Frequenzen).
  • Seite 16: Mhf -/+, Empfehlung Zur Frequenzsuche Mit Lmf Und Mhf, Air Band

    Bedienelemente Equalizer MHF -/+ Der MHF-/+-Regler bestimmt die Verstärkung bzw. Absenkung des Mitten-/Hochtonfilters; die Maximalwerte liegen bei +/- 12 dB. Das Mitten-/Hochtonfilter arbeitet nach dem Proportional- Q-Prinzip, das heißt die Bandbreite ist abhängig von der gewählten Verstärkung oder Absenkung. Je höher die Verstärkungs- oder Absenkungswerte eingestellt werden, desto geringer ist die Bandbreite;...
  • Seite 17: Anzeigenfeld

    Bedienelemente Anzeigenfeld Der Track One verfügt über ein zentrales Anzeigenfeld, in dem alle wichtigen Pegel- und Status-Anzeigen zusammengefasst sind. So können alle wichtigen Informationen mit einem Blick erfasst werden. S-DET. Die S-DETECT-LED im Anzeigenfeld zeigt an, dass die De-Esser-Schaltung Zischlaute erkennt. Sie ist erst bei eingeschaltetem De-Esser aktiv, arbeitet aber unabhängig vom eingestellten Reduktionswert.
  • Seite 19: Stromversorgung

    Stromversorgung Auf das Netzteil ist beim Track One besondere Sorgfalt gelegt worden – je sauberer es arbeitet, um so besser klingen die Gesamtergebnisse. Das Netzteil ist um einen Ringkerntransformator aufgebaut, dessen minimales Streufeld kein elektronisches Brummen oder mechanisches Geräusch verursacht. Auf der Sekundärseite des Netzteils wird mit einer RC-Kombination netzseitiges Rauschen und Brummen herausgefiltert.
  • Seite 20: Messungen

    Messungen Kompressor/Limiter, LMF Abbildung 1: Kompressor-Kenn- linien Linie A zeigt als Referenz das Verhältnis zwischen Ein- und Ausgang. Linie B zeigt die Kompressor- Kennlinie. Die Soft-Knee-Charak- teristik ist deutlich zu erkennen. Linie C zeigt den Verlauf der Limiter-Kennlinie. Abbildung 2: Verlauf des LMF- Filters Dargestellt sind verschiedene Einstellungen bei 200 Hz.
  • Seite 21 Messungen MHF, Air Band Abbildung 3: Verlauf des MHF- Filters Verschiedene Dämpfungs- und Verstärkungswerte um 1,8 kHz Abbildung 4: Verlauf des Air Band-Filters Dämpfungs- und Verstärkungs- werte des Air-Band-Filters Track One...
  • Seite 22: Optionen: A/D-Wandler, Übertrager

    A/D-Wandler, Übertrager Folgende Optionen können vor und nach dem Kauf bestückt werden: • 24-Bit/96kHz-AD-Wandler (Nachrüstung durch Kunden möglich) • Lundahl-Ein- und Ausgangsübertrager (Nachrüstung nur durch qualifizierte Audio- Elektroniker oder bei SPL) 24/96 AD-Wandler, Modell 2376 SYNC INPUT DIGITAL OUTPUTS 24/96 AD...
