XLR Ein- und Ausgangsbuchsen
Für eine perfekte Anbindung in der Studioapplikation werden originale Switchcraft/
Neutrik XLR Ein- und Ausgangsbuchsen verwendet. Diese Buchsen garantieren aufgrund
ihres elektromechanischen Aufbaus und der hohen Kontaktübergabe zum Stecker eine
optimale Verbindung.

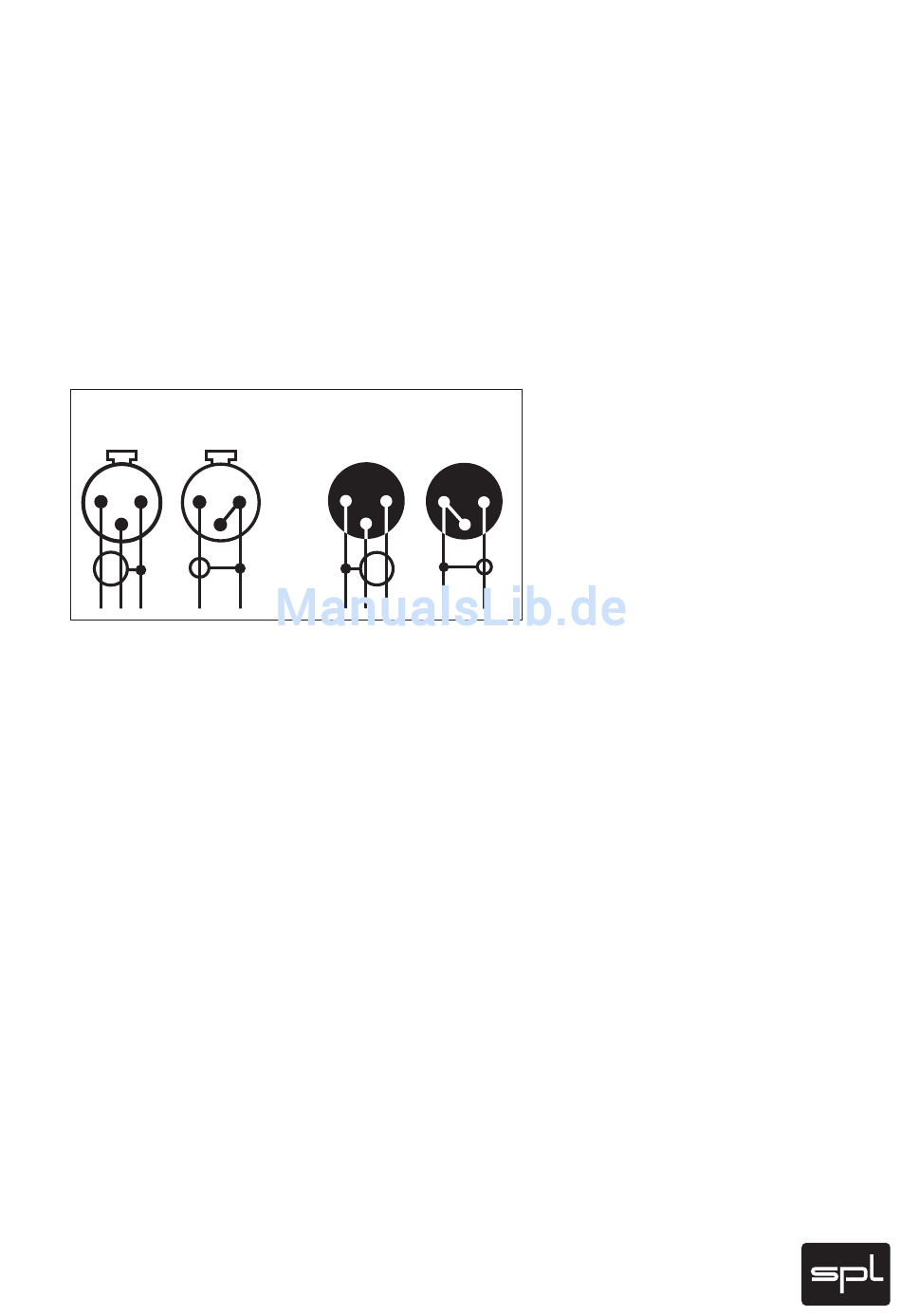

Die Abbildung zeigt die Pinbelegung der XLR-Buchsen und der entsprechenden XLR-
Stecker. Sie sind symmetrisch beschaltet und haben drei Leiter, von denen Leiter 2 (Pin 2)
das (+) bzw. heiße Signal führt.
Ebenso ist die korrekte Polung der Leiter ersichtlich, falls eine Verbindung über eine
unsymmetrische Verkabelung hergestellt werden muss.
Eingang
symmetrisch unsymmetrisch
2
1
2
1
3
3
Ground Lift-Schalter gegen Brummschleifen
Auf der Rückseite der DMC Mastering Console ( siehe Seite 8 ) befindet sich auch ein
„GND LIFT" (Ground Lift) Schalter, der dazu dient, sogenannte „Brummschleifen" auf-
zuheben. Brummschleifen treten auf, wenn Geräte in einem Verbund unterschiedliche
Massepotentiale aufweisen.
Der GND LIFT-Schalter trennt die Gehäusemasse von der Betriebsmasse, so dass dieses
Problem beseitigt wird. Die Ground-Lift-Funktion ist aktiviert (=Gehäusemasse getrennt),
wenn der Schalter gedrückt ist.
Ausgang
symmetrisch unsymmetrisch
2
1
3
1=GND
2=heiss (+)
3=kalt (-)
Verkabelung: Rückseite
2
1
3
7
