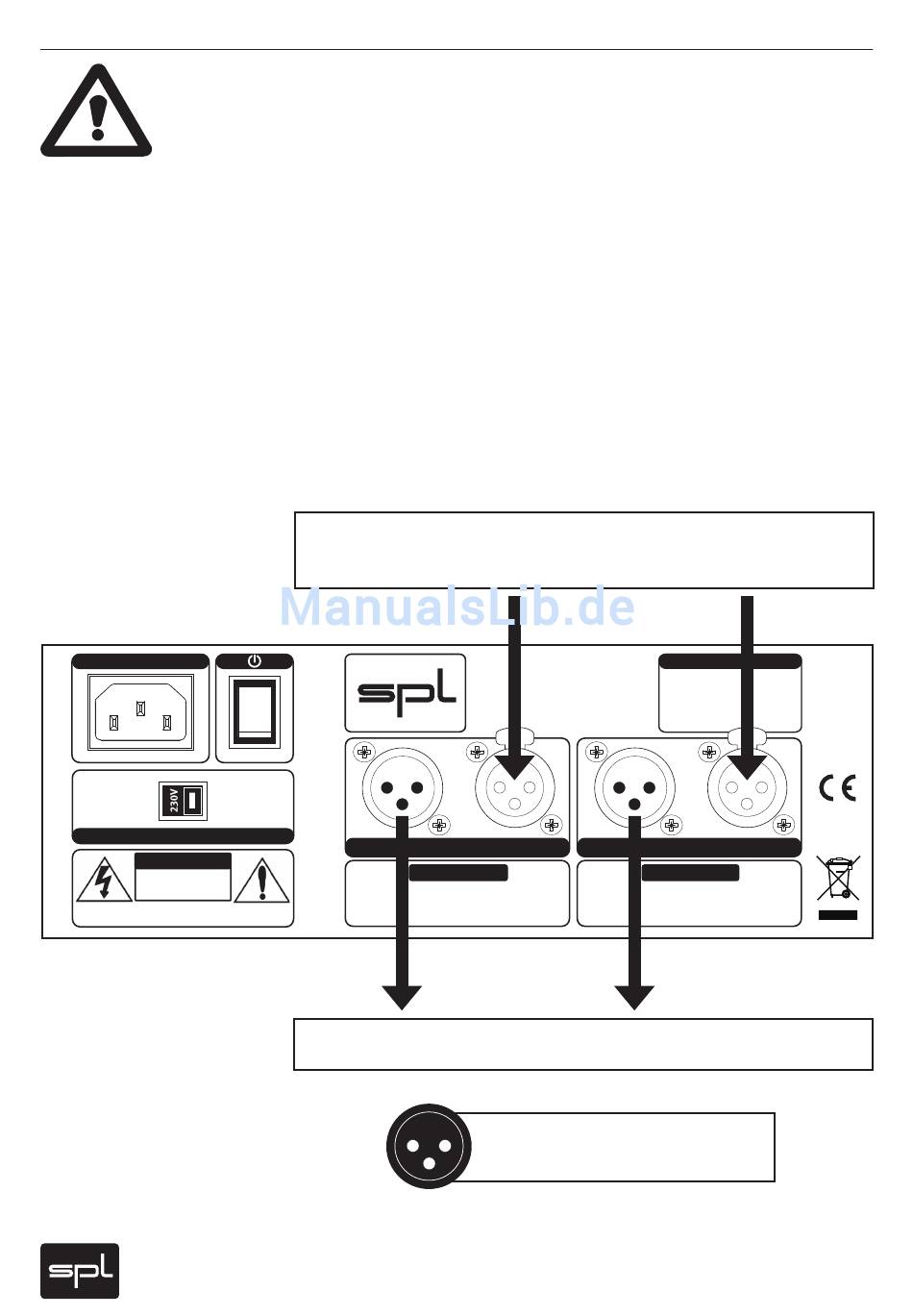

Rückseite
Mains Input
220-240V
~50Hz
Fuse: 200mA
Voltage Setting / Fuse Rating
C AUT I O N
RISK OF ELECTRIC SHOCK
D O N O T O P E N
AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Netzanschluss, Ein-/Ausschalten

Stellen Sie vor dem Anschluss des Volume 2 an das Stromversorgungsnetz
sicher, dass die Position des rückseitigen Spannungswahlschalters der
Spannung Ihrer lokalen Stromversorgung entspricht (230 oder 115 Volt).
Schalten Sie das Gerät und alle daran anzuschließenden Geräte vor dem
ersten Anschluss und bei allen Kabelanschlussarbeiten aus (rückseitiger
Netzschalter muss nach unten gedrückt sein).
Beachten Sie bitte immer folgende Reihenfolgen beim Ein- und Ausschalten:
Schalten Sie immer zuerst zuerst den Volume 2 ein, dann die Endstufen/
Aktivlautsprecher. Beim Abschalten ist die umgekehrte Reihenfolge zu
beachten – zuerst die Endstufen/Aktivlautsprecher abschalten, dann den
Volume 2. Unvermeidliche Entladungen und als Folge laute Knackser können
ansonsten Ohren und Lautsprechern schaden.
Das mitgelieferte, dreipolige Kaltgeräte-Netzkabel wird an die dreipolige
Standard-IEC-Anschlußbuchse (Mains Input) angeschlossen. Transformator,
Stromkabel und Kaltgerätebuchse entsprechen den VDE-, UL- und CSA-
Bestimmungen. Die Stromsicherung hat einen Wert von 315 mA (230 V) bzw.
630 mA (115 V).
Symmetrische XLR-Eingänge rechts und links zum Anschluss der Stereo-
Quelle. Der Signalpegel beträgt nominal +4 dB, andere Pegel der Quelle
werden 1:1 weitergegeben.
110-120V
~60Hz
Fuse: 400 mA
Out
TO REDUCE RISK OF FIRE OR ELECTRIC SHOCK DO
NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE.
DISCONNECT MAINS BEFORE REMOVING COVER.
THIS EQUIPMENT MUST BE EARTHED.
Symmetrische XLR-Ausgänge rechts und links zum Anschluss an Endstufen
oder Aktivlautsprecher.
6
Sound Performance Lab
Niederkrüchten, Germany
www.soundperformancelab.com
MADE IN GERMANY
RIGHT In
WARNING
Pinbelegung XLR-Buchsen
3
1=Masse, 2=heiß (+), 3=kalt (-)
1 2
Serial Number
Out LEFT In
XLR WIRING
PIN CONFIGURATION OF XLR CONNECTIONS:
PIN 1 = GND, PIN 2 = (+) HOT, PIN 3 = (–) COLD.
ELECTRONICALLY BALANCED
INPUTS AND OUTPUTS (+4dB).
Volume 2
