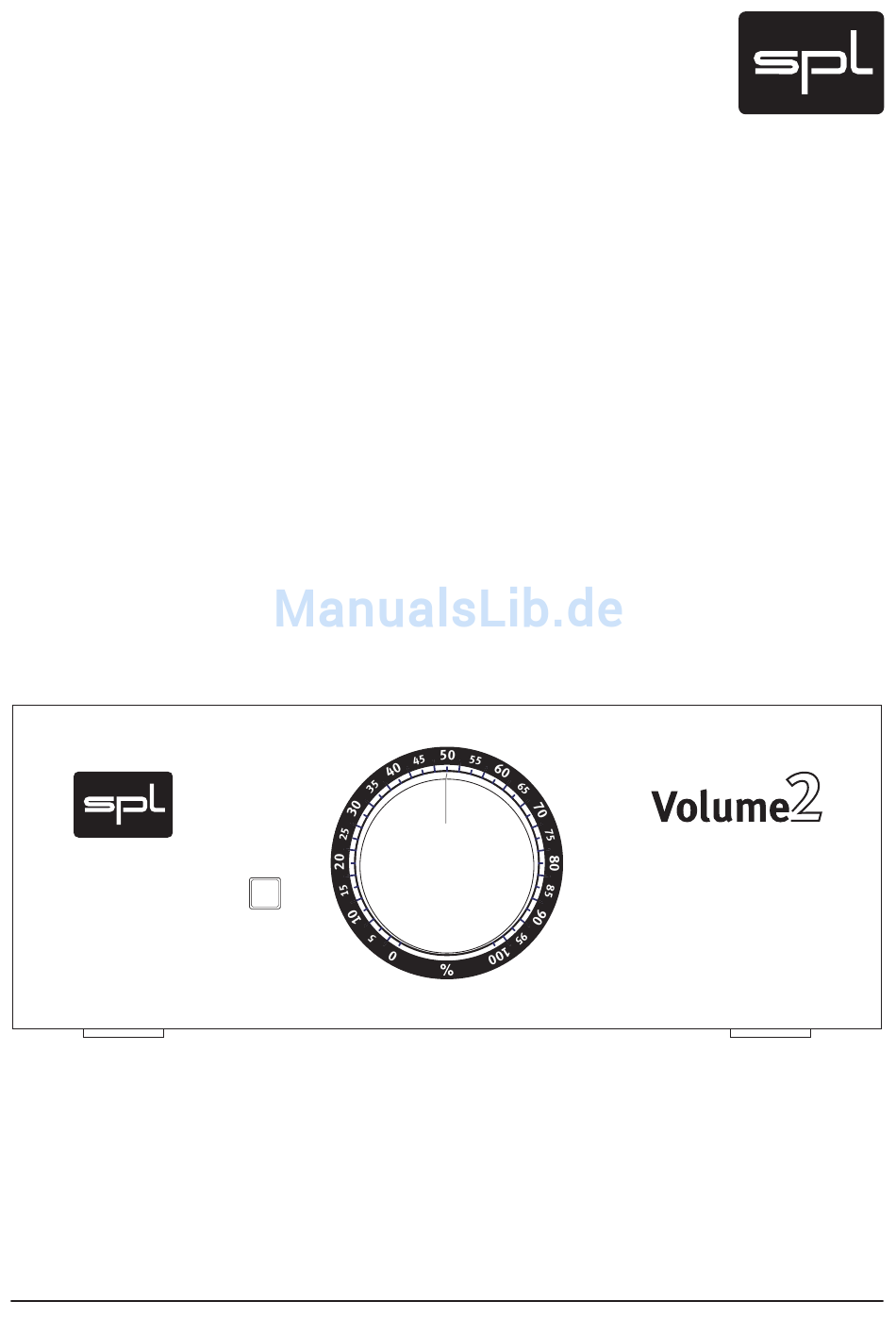

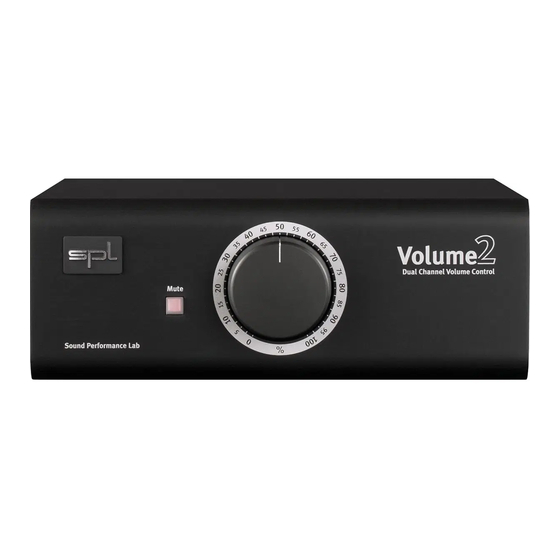

- Seite 1 Bedienungsanleitung Dual Channel Volume Control Mute Sound Performance Lab Model 2602 Volume 2 Modell 2612 Analoger, zweikanaliger Lautstärkeregler...
- Seite 2 Altgeräte-Recycling ermöglichen. Weitere Informationen über Ihre zuständige Abfallbeseitungsstelle erhalten Sie bei Ihrer örtlichen Verwaltung. WEEE-Registrierung: 973 349 88 © 2011 SPL electronics GmbH. Alle Rechte, technische Änderungen, Irrtümer und Druckfehler vorbehalten. Alle genannten Markennamen sind Marken oder Warenzeichen der jeweiligen Inhaber.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einleitung ....................4 Inbetriebnahme/Sicherheitshinweise ............5 Stromversorgung ..................5 Rückseite ....................6 Netzanschluss, Ein-/Ausschalten ............... 6 Abbildung Rückseite, Signalanschlüsse, XLR-Pinbelegung ......6 Unsymmetrische Verbindungen (z. B. Cinch) ..........7 Bedienung ....................7 Laustärkeregler ................... 7 Kalibration des Abhörsystems ..............7 Mute ...................... -
Seite 4: Einleitung
• Stereo-Musikproduktionen • Film- und Video-Post-Production, Video-/Computerspielproduktion • Puristische HiFi-Anwendungen Neben dem komplett ausgestatteten SPL-Stereo-Monitoring-Controller MTC 2381 ist die Funktionalität des Volume 2 ausschließlich auf hochwer- tige, aktive Lautstärkeregelung fokussiert. Anwender, die keine weiteren Monitoringfunktionen wie beim MTC 2381 benötigen, finden im Volume 2 eine günstige Lösung für kompromisslos hochwertiges Monitoring. -
Seite 5: Wichtige Hinweise
Inbetriebnahme und Sicherheitshinweise Wichtige Hinweise Stellen Sie sicher, dass die Position des rückseitigen Spannungswahlschalters der Spannung Ihrer lokalen Stromversorgung entspricht (230 oder 115 Volt). Schalten Sie das Gerät und alle daran anzuschließenden Geräte vor dem ersten Anschluss und bei allen Kabelanschlussarbeiten aus (rückseitiger Netzschalter muss nach unten gedrückt sein). -
Seite 6: Rückseite
Rückseite Netzanschluss, Ein-/Ausschalten Stellen Sie vor dem Anschluss des Volume 2 an das Stromversorgungsnetz sicher, dass die Position des rückseitigen Spannungswahlschalters der Spannung Ihrer lokalen Stromversorgung entspricht (230 oder 115 Volt). Schalten Sie das Gerät und alle daran anzuschließenden Geräte vor dem ersten Anschluss und bei allen Kabelanschlussarbeiten aus (rückseitiger Netzschalter muss nach unten gedrückt sein). -
Seite 7: Unsymmetrische Verbindungen (Z. B. Cinch)
Eingangsempfindlichkeit der Endstufen/Aktivlautsprecher stellen Sie eben- falls auf 0 dB. Stellen Sie nun den Lautstärkeregler so ein, dass der RTA oder das SPL-Meter 83 dB beim Abspielen des Rosa Rauschens misst. Ideal ist, wenn 83 dB SPL oberhalb einer 50%-Position auf der Skala des Lautstärkereglers erreicht werden. -
Seite 8: Mute
Bedienung Mute Schaltet alle Lautsprecherausgänge stumm. Der Mute-Schalter ist insbe- sondere in Paniksituationen praktisch, z. B. wenn ein als Quelle angeschlos- sener Rechner abstürtzt und die Wandlerausgänge plötzlich undefinierbare Geräusche in Vollausteuerung ausgeben. Oder einfach, wenn Sie z. B. telefo- nieren möchten ohne die Lautstärkeeinstellung verändern zu wollen. -
Seite 9: Messungen
Messungen Volume 2... - Seite 10 Messungen Audio Precision Volume 2 INPUT/OUTPUT PHASE vs 04/27/06 09:49:58 FREQUENCY Volume 2 +150 +100 -100 -150 100k SPL IN-OUT PHASE.at2c Audio Precision Volume 2 FFT SPECTRUM ANALYSIS 04/27/06 09:47:31 +6dB Volume2 -100 -120 -140 2.5k 7.5k 12.5k 17.5k 22.5k...
-
Seite 11: Notizen
Notizen .............. -
Seite 12: Anleitung Volume
Anleitung Volume 2 < Deutsch Volume 2 ...
