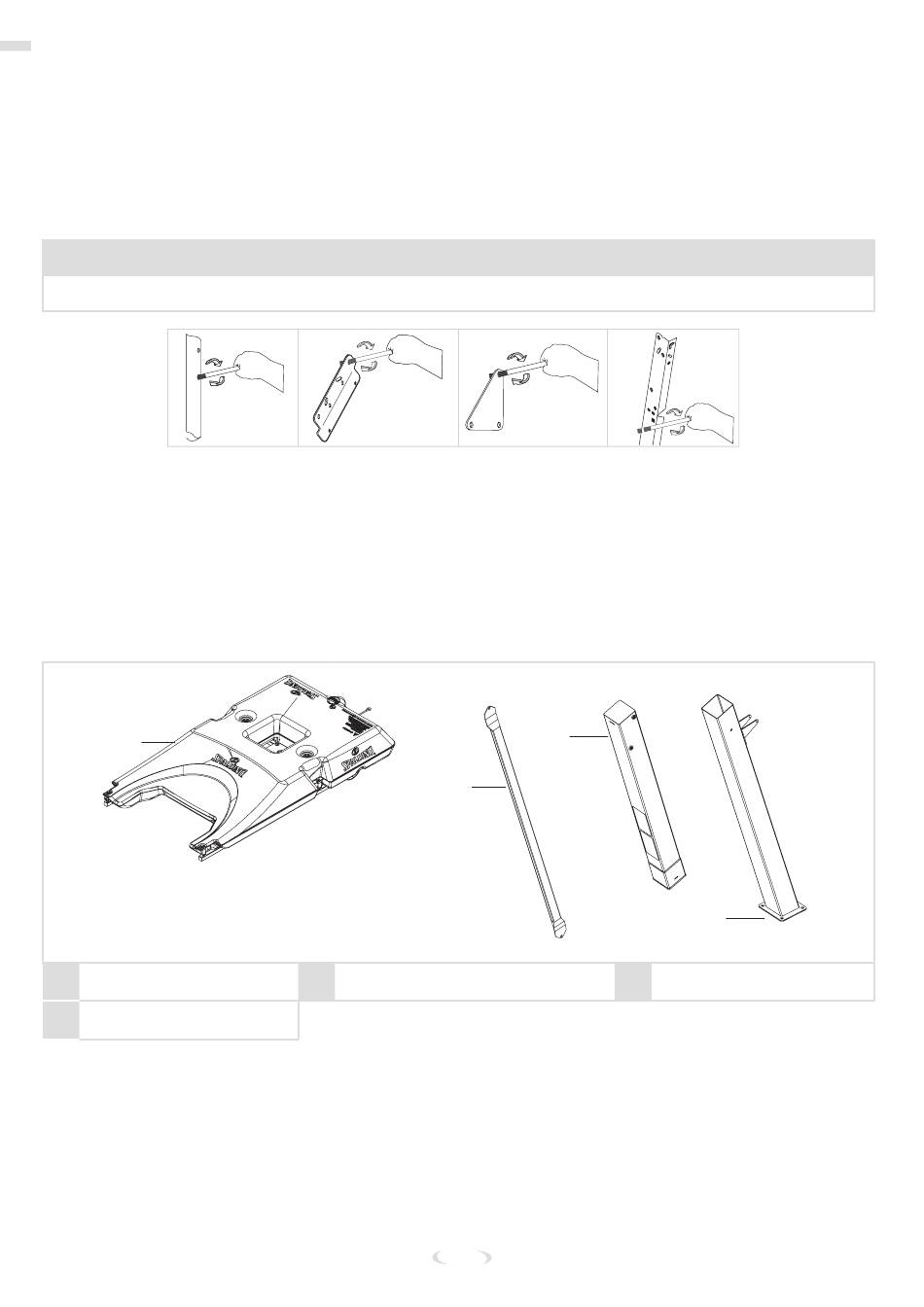

Einpassung von Bolzen mit enger Toleranz überprüfen
Einpassung von Bolzen mit enger Toleranz überprüfen
Um die optimale Spielbarkeit des Abprallboard-Systems zu gewährleisten, ist eine Einpassung mit geringer Toleranz
zwischen Auszugskomponenten und Befestigungsteilen erforderlich. Überprüfen Sie die Einpassung großer Bolzen für
die großen Öffnungen der Hubrohre, der Halterungen des Abprallboards und der Dreiecksplatten. Rütteln Sie die Bolzen
vorsichtig mit einer kreisenden Bewegung, um bei Bedarf überschüssigen Lack aus den Öffnungen zu entfernen.
Nicht alle dargestellten Artikel sind bei jedem Modell enthalten.
Packungsinhalt
Überprüfen Sie den Inhalt jedes Bausatzes und die sonstigen Teile, um sicherzustellen, dass alle Komponenten vorhanden sind.
Bewahren Sie die Teile des Bausatzes in der beschrifteten Tasche auf, da sie in verschiedenen Schritten der Montage verwendet werden.
Siehe "Teileliste" auf Seite 39 für eine vollständige Liste der Artikelnummern.
STANDFUSS-MONTAGE
#1
1
Standfuß (x1)
4
Strebe, Vorne (x2)
HINWEIS
#4
2
Unterer Stangenabschnitt (x1)
4
#3
#2
3
Oberer Stangenabschnitt (x1)
