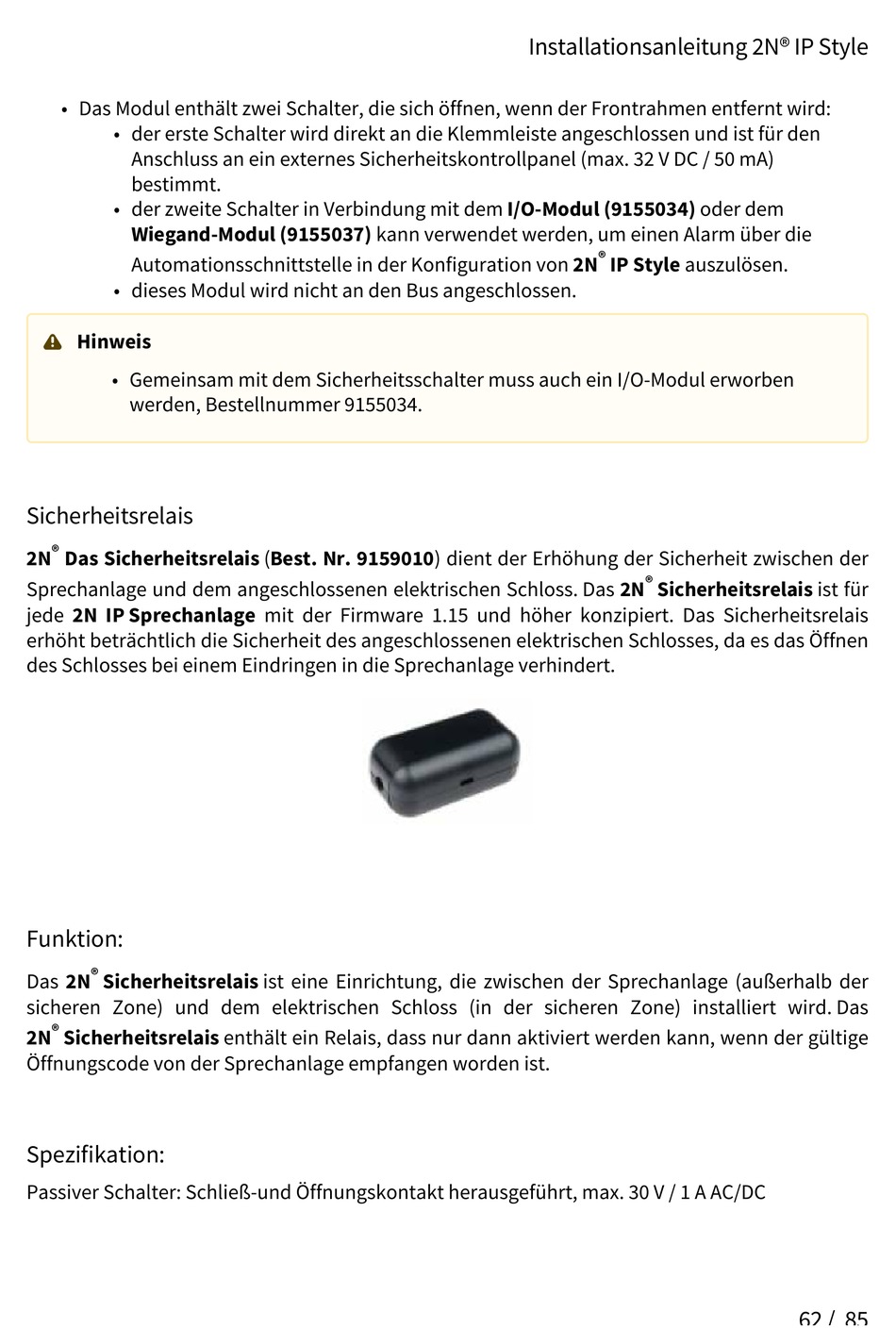

Funktion; Spezifikation - 2N IP Style Installationsanleitung

• Das Modul enthält zwei Schalter, die sich öffnen, wenn der Frontrahmen entfernt wird:
• der erste Schalter wird direkt an die Klemmleiste angeschlossen und ist für den
Anschluss an ein externes Sicherheitskontrollpanel (max. 32 V DC / 50 mA)
bestimmt.
• der zweite Schalter in Verbindung mit dem I/O-Modul (9155034) oder dem
Wiegand-Modul (9155037) kann verwendet werden, um einen Alarm über die
Automationsschnittstelle in der Konfiguration von 2N
• dieses Modul wird nicht an den Bus angeschlossen.

Hinweis
• Gemeinsam mit dem Sicherheitsschalter muss auch ein I/O-Modul erworben
werden, Bestellnummer 9155034.
Sicherheitsrelais
®
2N Das Sicherheitsrelais (Best. Nr. 9159010) dient der Erhöhung der Sicherheit zwischen der
Sprechanlage und dem angeschlossenen elektrischen Schloss. Das 2N
jede 2N IP Sprechanlage mit der Firmware 1.15 und höher konzipiert. Das Sicherheitsrelais
erhöht beträchtlich die Sicherheit des angeschlossenen elektrischen Schlosses, da es das Öffnen
des Schlosses bei einem Eindringen in die Sprechanlage verhindert.

Funktion:

®
Das 2N Sicherheitsrelais ist eine Einrichtung, die zwischen der Sprechanlage (außerhalb der
sicheren Zone) und dem elektrischen Schloss (in der sicheren Zone) installiert wird. Das
®
2N Sicherheitsrelais enthält ein Relais, dass nur dann aktiviert werden kann, wenn der gültige
Öffnungscode von der Sprechanlage empfangen worden ist.

Spezifikation:

Passiver Schalter: Schließ-und Öffnungskontakt herausgeführt, max. 30 V / 1 A AC/DC
Installationsanleitung 2N® IP Style
®
IP Style auszulösen.
®
Sicherheitsrelais ist für
62 / 85
