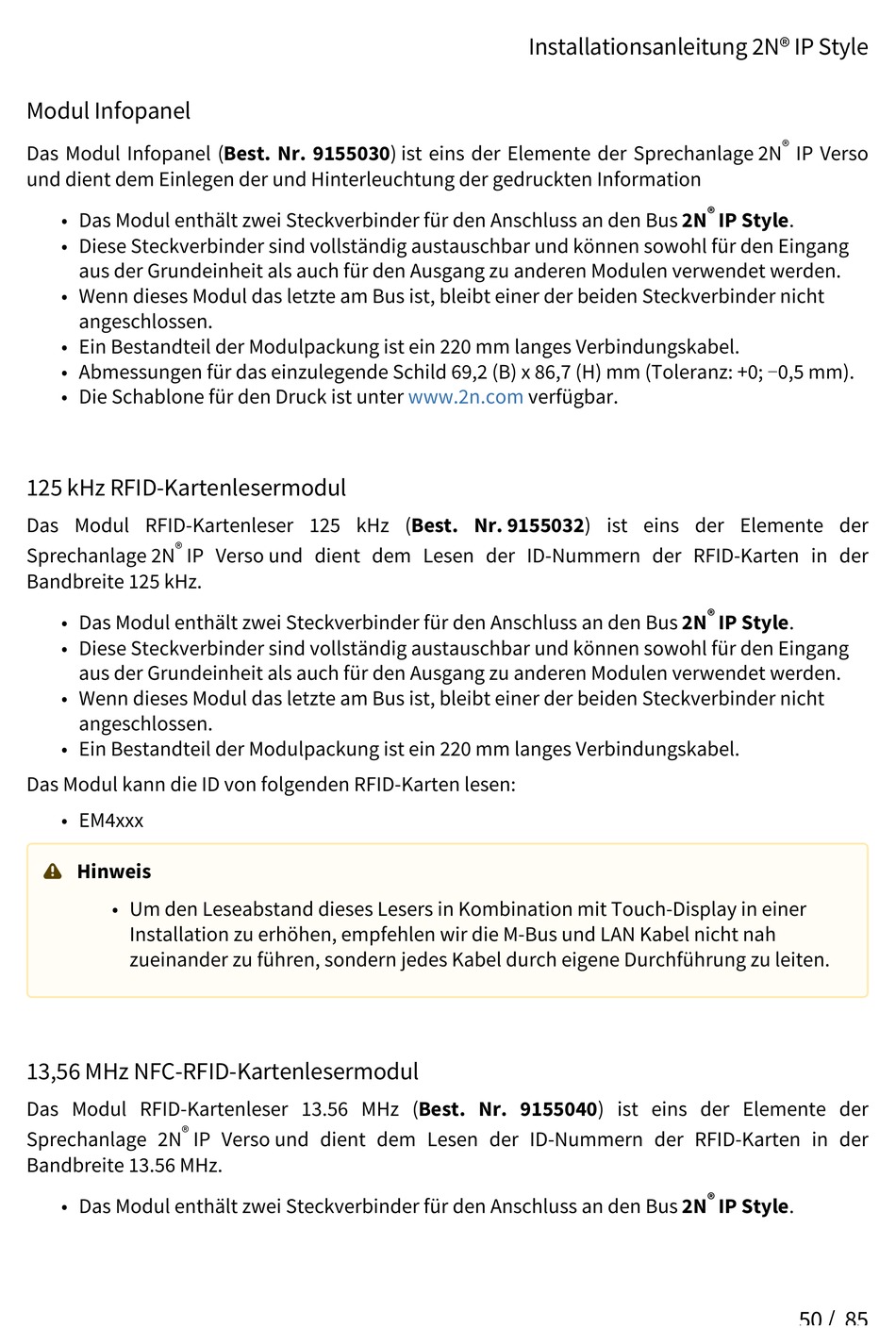

2N IP Style Installationsanleitung Seite 50

Modul Infopanel
Das Modul Infopanel (Best. Nr. 9155030) ist eins der Elemente der Sprechanlage 2N
und dient dem Einlegen der und Hinterleuchtung der gedruckten Information
• Das Modul enthält zwei Steckverbinder für den Anschluss an den Bus 2N
• Diese Steckverbinder sind vollständig austauschbar und können sowohl für den Eingang
aus der Grundeinheit als auch für den Ausgang zu anderen Modulen verwendet werden.
• Wenn dieses Modul das letzte am Bus ist, bleibt einer der beiden Steckverbinder nicht
angeschlossen.
• Ein Bestandteil der Modulpackung ist ein 220 mm langes Verbindungskabel.
• Abmessungen für das einzulegende Schild 69,2 (B) x 86,7 (H) mm (Toleranz: +0; −0,5 mm).
• Die Schablone für den Druck ist unter www.2n.com verfügbar.
125 kHz RFID-Kartenlesermodul
Das Modul RFID-Kartenleser 125 kHz (Best. Nr. 9155032) ist eins der Elemente der
®
Sprechanlage 2N IP Verso und dient dem Lesen der ID-Nummern der RFID-Karten in der
Bandbreite 125 kHz.
• Das Modul enthält zwei Steckverbinder für den Anschluss an den Bus 2N
• Diese Steckverbinder sind vollständig austauschbar und können sowohl für den Eingang
aus der Grundeinheit als auch für den Ausgang zu anderen Modulen verwendet werden.
• Wenn dieses Modul das letzte am Bus ist, bleibt einer der beiden Steckverbinder nicht
angeschlossen.
• Ein Bestandteil der Modulpackung ist ein 220 mm langes Verbindungskabel.
Das Modul kann die ID von folgenden RFID-Karten lesen:
• EM4xxx

Hinweis
• Um den Leseabstand dieses Lesers in Kombination mit Touch-Display in einer
Installation zu erhöhen, empfehlen wir die M-Bus und LAN Kabel nicht nah
zueinander zu führen, sondern jedes Kabel durch eigene Durchführung zu leiten.
13,56 MHz NFC-RFID-Kartenlesermodul
Das Modul RFID-Kartenleser 13.56 MHz (Best. Nr. 9155040) ist eins der Elemente der
®
Sprechanlage 2N IP Verso und dient dem Lesen der ID-Nummern der RFID-Karten in der
Bandbreite 13.56 MHz.
• Das Modul enthält zwei Steckverbinder für den Anschluss an den Bus 2N
Installationsanleitung 2N® IP Style
®
IP Verso
®
IP Style.
®
IP Style.
®
IP Style.
50 / 85
