2N IP Style Installationsanleitung Seite 56

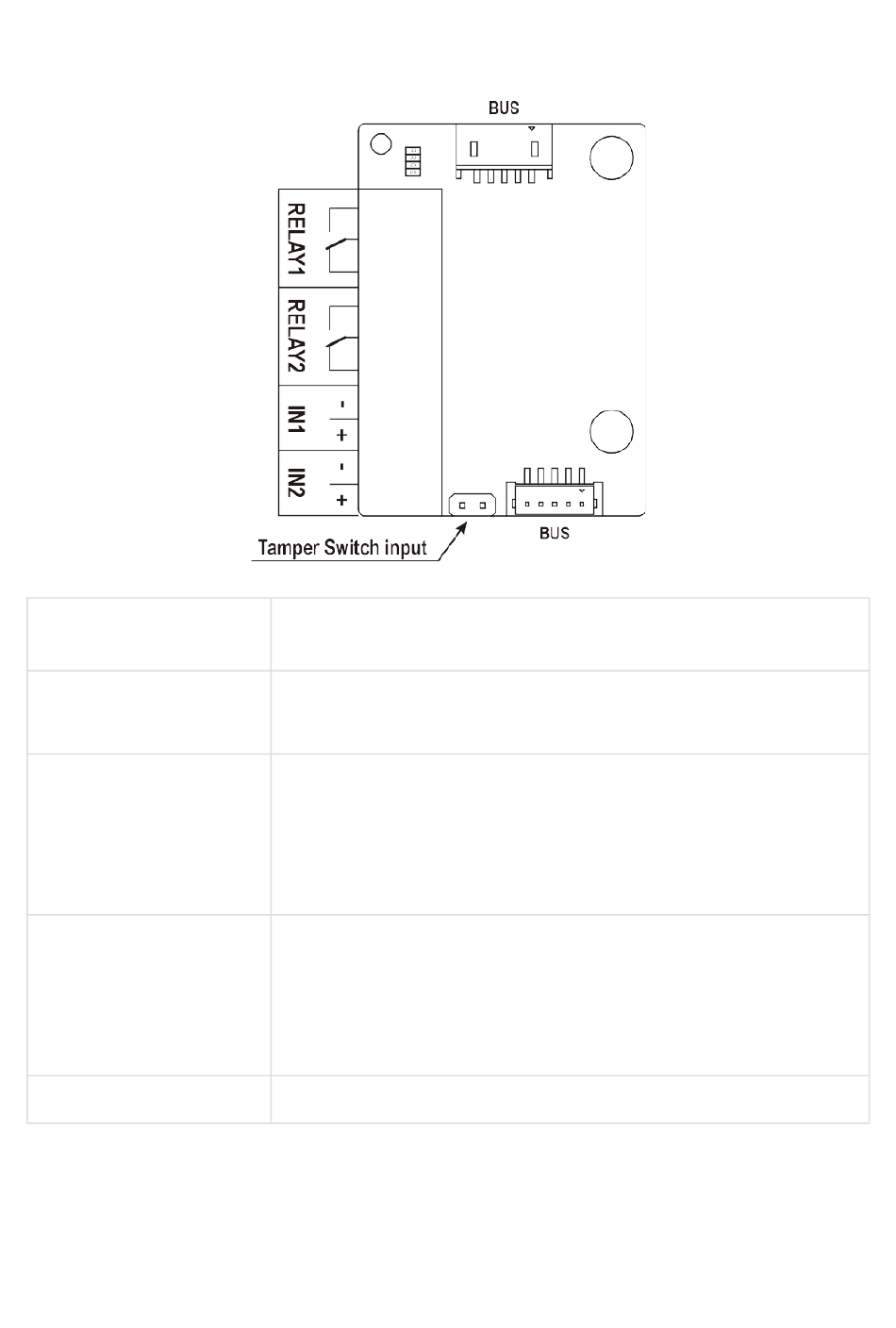

RELAY1
RELAY2
IN1
IN2
TAMPER
Klemme RELAY1 mit herausgeführtem NO/NC-Umschaltkontakt
30 V / 1 A AC/DC
Klemmen RELAY2 mit ausgeführtem NO/NC-Umschaltkontakt 30
V / 1 A AC/DC
Klemmen IN1 für Eingang anwendbar im passiven oder aktiven
Modus (−30 V bis +30 V DC)
OFF = Kontakt offen oder U
ON = Kontakt geschlossen oder U
Klemmen IN2 für den Eingang anwendbar im passiven oder
aktiven Modus (−30 V bis +30 V DC)
OFF = Kontakt offen oder U
ON = Kontakt geschlossen oder U
Eingang für die Kopplung mit dem Schutzschalter (9155038)
Installationsanleitung 2N® IP Style
> 1.5 V
IN
< 1.5 V
IN
> 1.5 V
IN
< 1.5 V
IN
56 / 85
