Empfohlener Schaltplan beim Anschließen eines Lesegeräts an einen OC-Ausgang (Open
Collector)

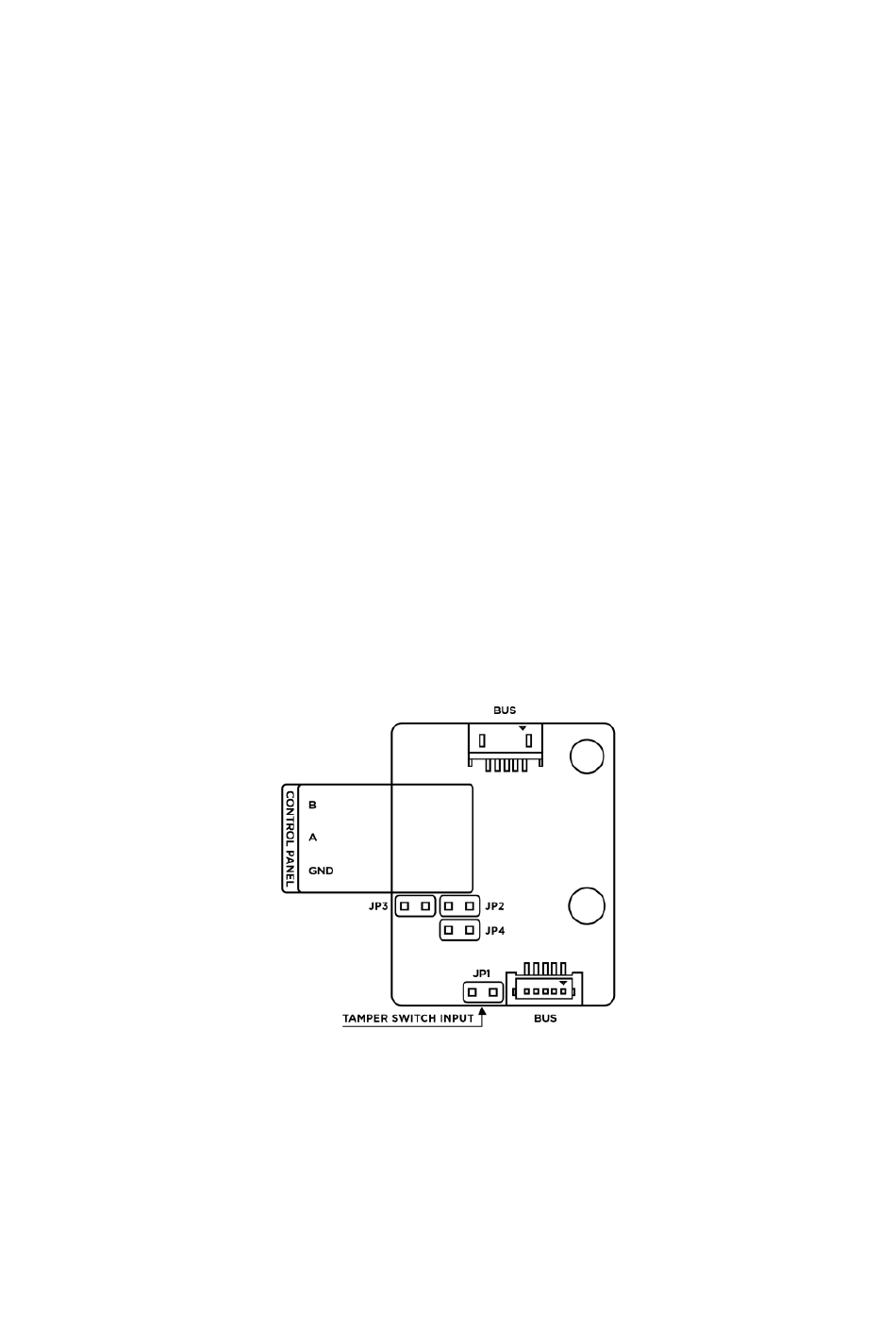

OSDP-Modul
Das OSDP-Modul (Best. Nr. 91550371) ist eines der 2N
Kommunikation über das OSDP-Protokoll zwischen dem angeschlossenen OSDP-Gerät
(Bedienfeld, Türsteuerung) und 2N
Versenden von Zugangsdaten, wie z. B. Zugangskarten-ID oder PIN-Code.
Sämtliche Eingänge und Ausgänge sind von dem System 2N
Isolierungsfestigkeit von 500 V DC galvanisch getrennt.
• Das Modul enthält zwei VBUS-Anschlüsse zum Anschluss an den Gerätebus.
• Diese Anschlüsse sind austauschbar und können als Eingang, weg von der Basiseinheit,
oder als Ausgang zu anderen Modulen hin verwendet werden.
• Wenn dieses Modul das letzte am Bus ist, bleibt einer der beiden Steckverbinder nicht
angeschlossen.
• Ein Verpackungsbestandteil ist ein 80 mm langes Verbindungskabel.
Das Modul enthält weiter:
• Isolierter OSDP-Bus
• Aktive Power- und Pairing-Modus-Signalisierungs-LEDs
• Eingang für Verbindung mit Schutzschalter (Best. Nr. 9155038)
Verlauf der Installierung
Nachdem Sie das OSDP-Modul über den VBUS-Bus mit dem 2N
verbinden Sie das OSDP-Gerät mit dem Modul. Das OSDP-Modul verwendet als Schnittstelle den
RS-485-Bus.
®
IP Verso ermöglicht. Das OSDP-Modul sorgt für das sichere
Installationsanleitung 2N® IP Style
®
IP Verso Sprechanlage-Module, das die
®
IP Verso mit einer
®
IP Verso verbunden haben,
