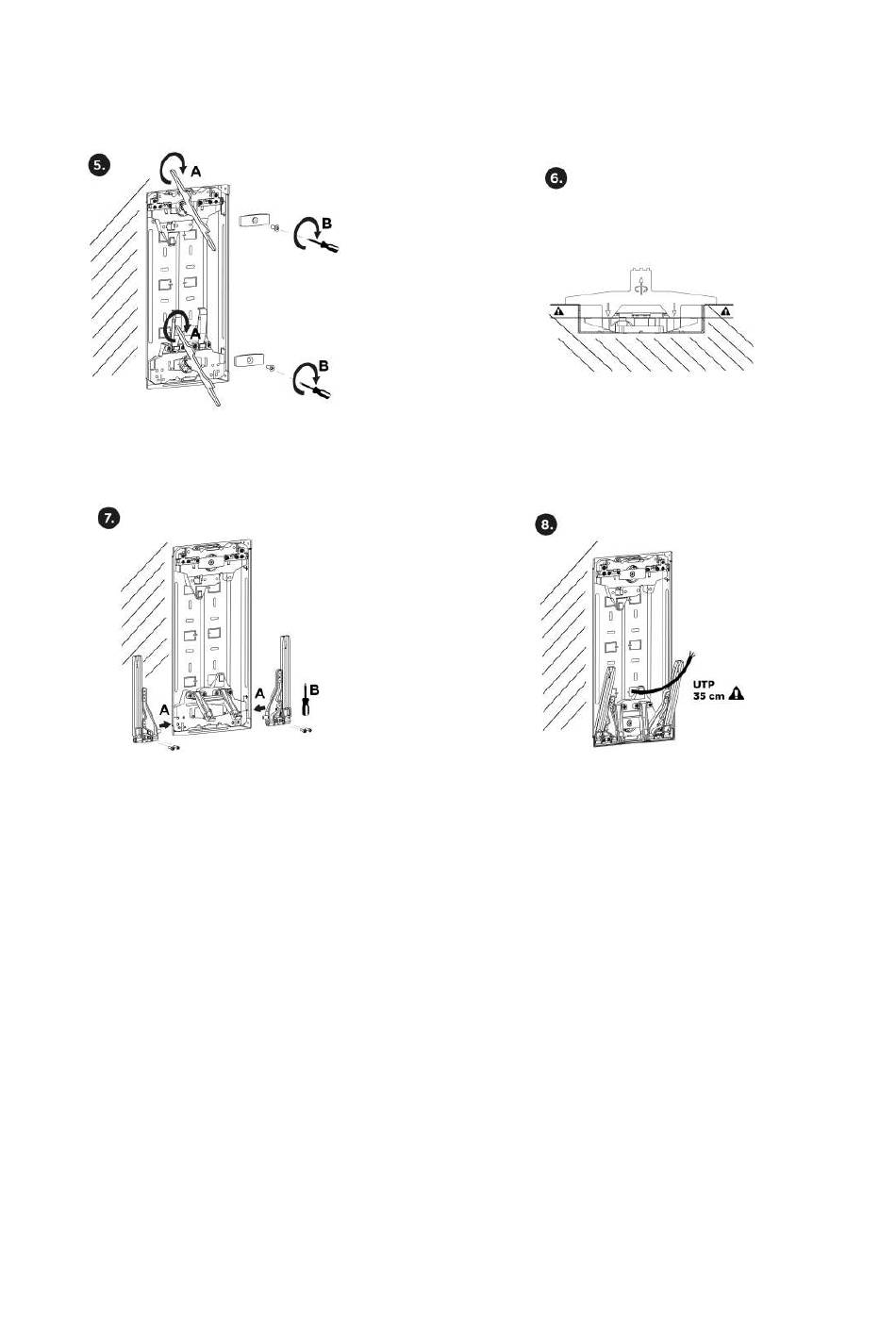

Bohren Sie ein Loch für die Unterputzdose mit den Maßen 352 (H) x 167 (B) x 45 (T) mm. Es wird
davon ausgegangen, dass alle notwendigen Kabel in das Loch führen. Die empfohlene Länge der
verlegten Verkabelung beträgt 35 cm. Entfernen Sie bei der Unterputzdose die ausgewählte
Blende, um die Kabel durchzuführen. Führen Sie die Verkabelung durch das gewählte Loch in
der Dose und stecken Sie die Unterputzdose in die erstellte Öffnung. Achten Sie darauf, dass das
Loch für die Unterputzdose tief genug ist und die Kanten der Dose mit der Wandoberfläche
fluchten. Wenn die Öffnung passend ist, verankern Sie die Position der Dose mit Schrauben und
Dübeln (1).
Setzen Sie die beiliegenden Rastnasen in die Nietmuttern ein. Die Rastnasen müssen nach oben
zur Mitte der Dose zeigen. Die Rastnasen mit 2 Riegeln ist ausschließlich für die Montage an der
Unterseite der Dose bestimmt. Befestigen Sie die Rastnasen mit Schrauben (2).
Wenn die Befestigung der Rastnasen zu tief erscheint, entfernen Sie die Fixierung der Rastnasen
(3) durch Lösen der Schraube und drehen Sie diese auf die gewünschte Höhe (4), indem Sie den
