Tipp
• Um den RJ-Konnektor des UTP/STP Kabels in die Gerätedose leichter
durchzuziehen, entfernen Sie die Schutzabdeckung des Konnektors.

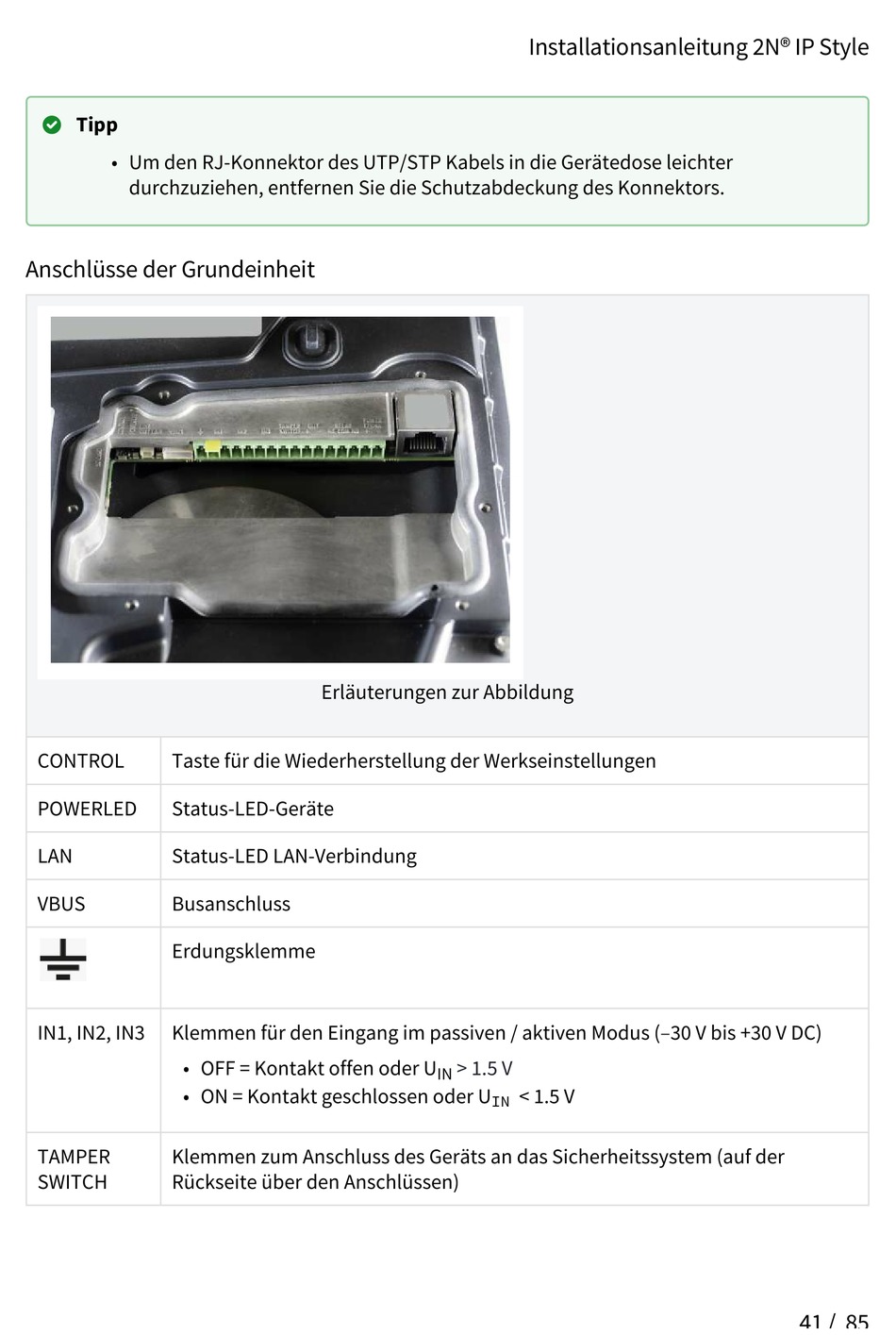

Anschlüsse der Grundeinheit
CONTROL Taste für die Wiederherstellung der Werkseinstellungen
POWERLED Status-LED-Geräte
LAN Status-LED LAN-Verbindung
VBUS Busanschluss
Erdungsklemme
IN1, IN2, IN3 Klemmen für den Eingang im passiven / aktiven Modus (–30 V bis +30 V DC)
•
•
TAMPER Klemmen zum Anschluss des Geräts an das Sicherheitssystem (auf der
SWITCH Rückseite über den Anschlüssen)
Erläuterungen zur Abbildung
OFF = Kontakt offen oder U
ON = Kontakt geschlossen oder U
Installationsanleitung 2N® IP Style
> 1.5 V
IN
< 1.5 V
IN
