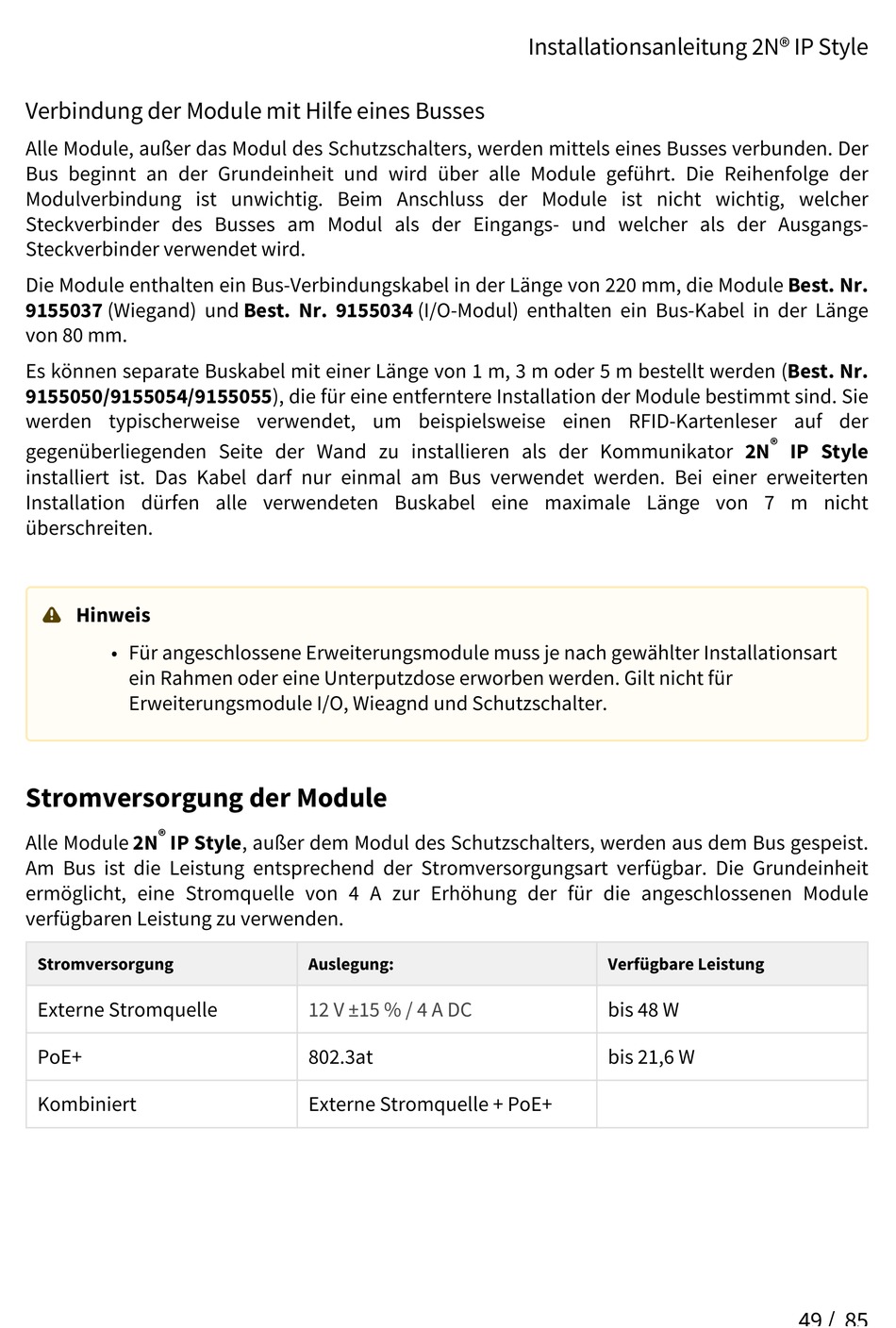

Verbindung der Module mit Hilfe eines Busses
Alle Module, außer das Modul des Schutzschalters, werden mittels eines Busses verbunden. Der
Bus beginnt an der Grundeinheit und wird über alle Module geführt. Die Reihenfolge der
Modulverbindung ist unwichtig. Beim Anschluss der Module ist nicht wichtig, welcher
Steckverbinder des Busses am Modul als der Eingangs- und welcher als der Ausgangs-
Steckverbinder verwendet wird.
Die Module enthalten ein Bus-Verbindungskabel in der Länge von 220 mm, die Module Best. Nr.
9155037 (Wiegand) und Best. Nr. 9155034 (I/O-Modul) enthalten ein Bus-Kabel in der Länge
von 80 mm.
Es können separate Buskabel mit einer Länge von 1 m, 3 m oder 5 m bestellt werden (Best. Nr.
9155050/9155054/9155055), die für eine entferntere Installation der Module bestimmt sind. Sie
werden typischerweise verwendet, um beispielsweise einen RFID-Kartenleser auf der
gegenüberliegenden Seite der Wand zu installieren als der Kommunikator 2N
installiert ist. Das Kabel darf nur einmal am Bus verwendet werden. Bei einer erweiterten
Installation dürfen alle verwendeten Buskabel eine maximale Länge von 7 m nicht
überschreiten.

Hinweis
• Für angeschlossene Erweiterungsmodule muss je nach gewählter Installationsart
ein Rahmen oder eine Unterputzdose erworben werden. Gilt nicht für
Erweiterungsmodule I/O, Wieagnd und Schutzschalter.
Stromversorgung der Module
®
Alle Module 2N IP Style, außer dem Modul des Schutzschalters, werden aus dem Bus gespeist.
Am Bus ist die Leistung entsprechend der Stromversorgungsart verfügbar. Die Grundeinheit
ermöglicht, eine Stromquelle von 4 A zur Erhöhung der für die angeschlossenen Module
verfügbaren Leistung zu verwenden.
Stromversorgung
Externe Stromquelle
PoE+
Kombiniert
Auslegung:
12 V ±15 % / 4 A DC
802.3at
Externe Stromquelle + PoE+
Installationsanleitung 2N® IP Style
Verfügbare Leistung
bis 48 W
bis 21,6 W
®
