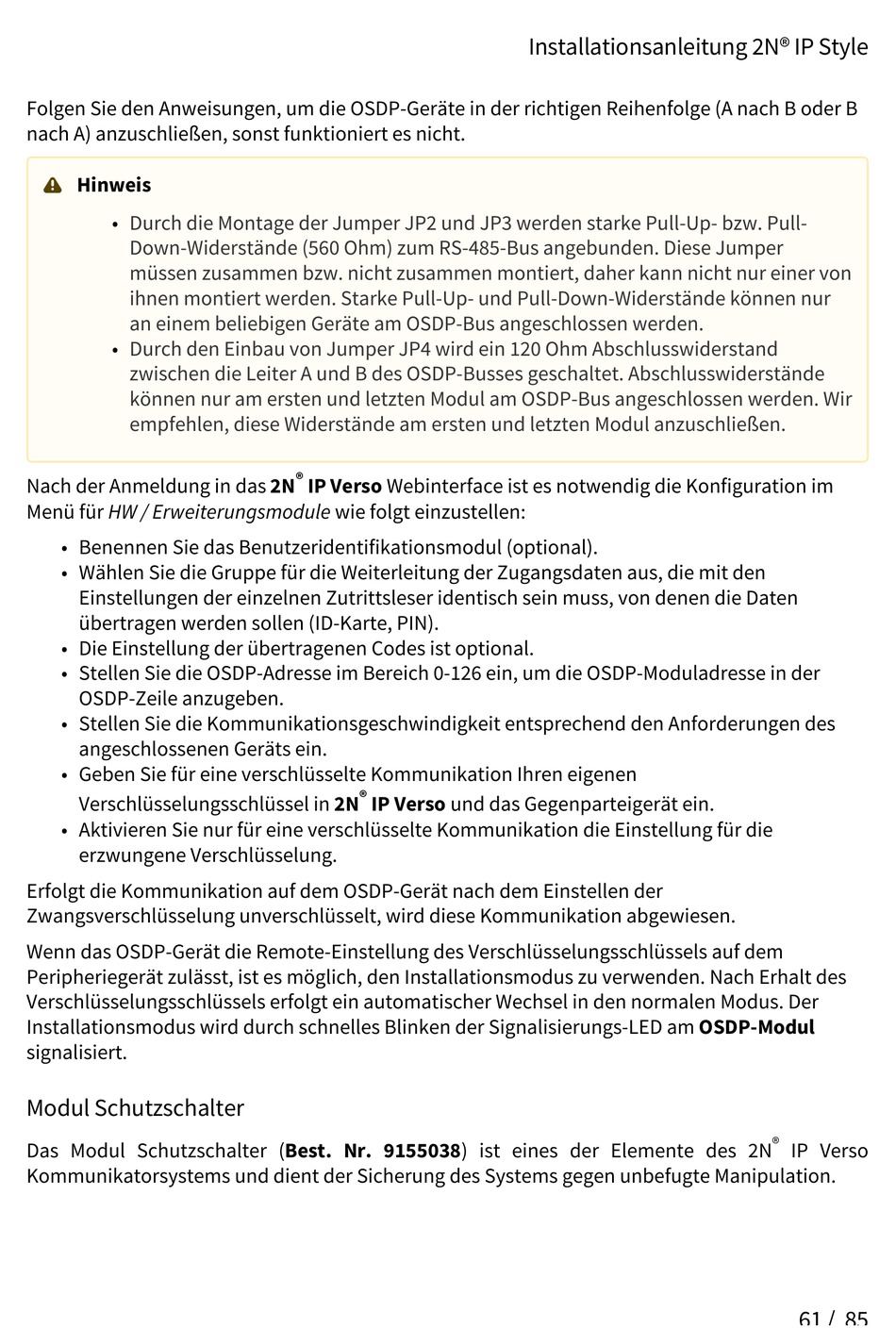

Folgen Sie den Anweisungen, um die OSDP-Geräte in der richtigen Reihenfolge (A nach B oder B
nach A) anzuschließen, sonst funktioniert es nicht.

Hinweis
• Durch die Montage der Jumper JP2 und JP3 werden starke Pull-Up- bzw. Pull-
Down-Widerstände (560 Ohm) zum RS-485-Bus angebunden. Diese Jumper
müssen zusammen bzw. nicht zusammen montiert, daher kann nicht nur einer von
ihnen montiert werden. Starke Pull-Up- und Pull-Down-Widerstände können nur
an einem beliebigen Geräte am OSDP-Bus angeschlossen werden.
• Durch den Einbau von Jumper JP4 wird ein 120 Ohm Abschlusswiderstand
zwischen die Leiter A und B des OSDP-Busses geschaltet. Abschlusswiderstände
können nur am ersten und letzten Modul am OSDP-Bus angeschlossen werden. Wir
empfehlen, diese Widerstände am ersten und letzten Modul anzuschließen.
Nach der Anmeldung in das 2N
Menü für HW / Erweiterungsmodule wie folgt einzustellen:
• Benennen Sie das Benutzeridentifikationsmodul (optional).
• Wählen Sie die Gruppe für die Weiterleitung der Zugangsdaten aus, die mit den
Einstellungen der einzelnen Zutrittsleser identisch sein muss, von denen die Daten
übertragen werden sollen (ID-Karte, PIN).
• Die Einstellung der übertragenen Codes ist optional.
• Stellen Sie die OSDP-Adresse im Bereich 0-126 ein, um die OSDP-Moduladresse in der
OSDP-Zeile anzugeben.
• Stellen Sie die Kommunikationsgeschwindigkeit entsprechend den Anforderungen des
angeschlossenen Geräts ein.
• Geben Sie für eine verschlüsselte Kommunikation Ihren eigenen
Verschlüsselungsschlüssel in 2N
• Aktivieren Sie nur für eine verschlüsselte Kommunikation die Einstellung für die
erzwungene Verschlüsselung.
Erfolgt die Kommunikation auf dem OSDP-Gerät nach dem Einstellen der
Zwangsverschlüsselung unverschlüsselt, wird diese Kommunikation abgewiesen.
Wenn das OSDP-Gerät die Remote-Einstellung des Verschlüsselungsschlüssels auf dem
Peripheriegerät zulässt, ist es möglich, den Installationsmodus zu verwenden. Nach Erhalt des
Verschlüsselungsschlüssels erfolgt ein automatischer Wechsel in den normalen Modus. Der
Installationsmodus wird durch schnelles Blinken der Signalisierungs-LED am OSDP-Modul
signalisiert.
Modul Schutzschalter
Das Modul Schutzschalter (Best. Nr. 9155038) ist eines der Elemente des 2N
Kommunikatorsystems und dient der Sicherung des Systems gegen unbefugte Manipulation.
®
IP Verso Webinterface ist es notwendig die Konfiguration im
®
IP Verso und das Gegenparteigerät ein.
