Installationsanleitung 2N® IP Style
Es wird davon ausgegangen, dass der Einbau des Gehäuses (2.2.1 Einbau des Gehäuses), bzw.
Unterputzdose (2.2.2 Die Installation der Unterputzdose) abgeschlossen ist und alle
notwendigen Kabel verlegt sind. Die empfohlene Kabellänge beträgt 35 cm.
Schrauben Sie die Steckerabdeckung von der Rückseite des Geräts ab. Führen Sie alle Kabel
ohne Anschlüsse (Klemmen, Abschlüsse usw.) durch die Buchsen an der Innenseite der
Anschlussabdeckung. Besetzen Sie die Kabel nach dem Durchgang durch die Buchsen mit den
erforderlichen Klemmen (1).
Klappen Sie die Stütze mit der Halterung, die sich im unteren Teil des Gehäuses oder der
Unterputzdoese befindet, aus. Auf der Rückseite des Geräts befinden sich Profile, die auf den
Armen des Trägers platziert und in die niedrigstmögliche Position gebracht werden, in der die
Verankerung einrastet (2A).
Schließen Sie alle Kabel an das Gerät (2B) an. Die Lehne bietet ausreichend Unterstützung beim
Anschließen der Verkabelung, sodass das Gerät nicht unterstützt werden muss.
Nach dem Anschließen und Fixieren der überschüssigen Kabellängen an den Befestigungen (3A),
schrauben Sie die Steckerabdeckung zurück (3B) und klappen Sie das Gerät in Richtung
Gehäuse bzw. Unterputzdose (4A) und schieben Sie es dann nach unten (4B), die Installation
wird abgedichtet.

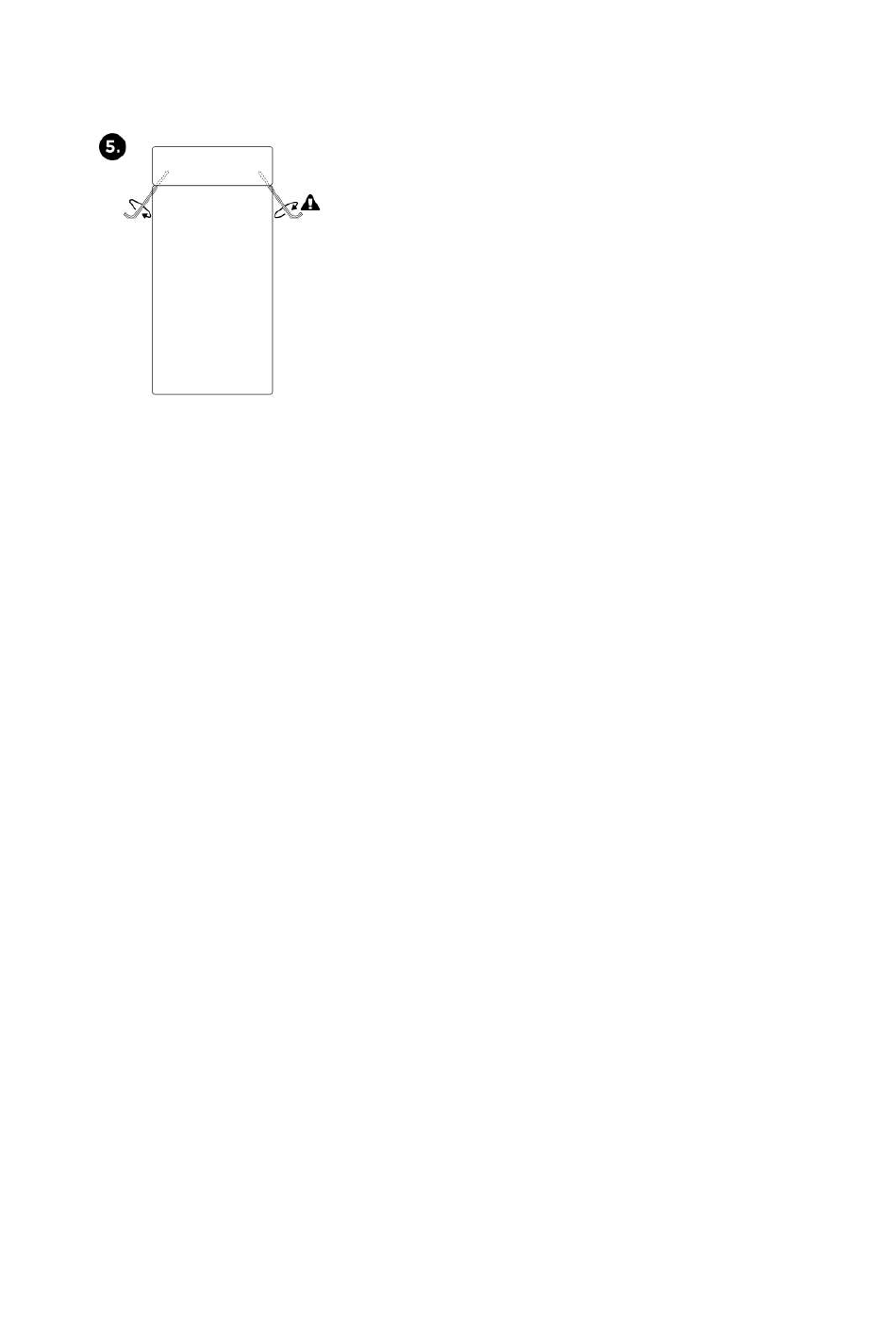

Es bleibt die Position zu arretieren, indem die beiden Schrauben im Inneren des Geräts mit
einem Inbusschlüssel (5) angezogen werden.
