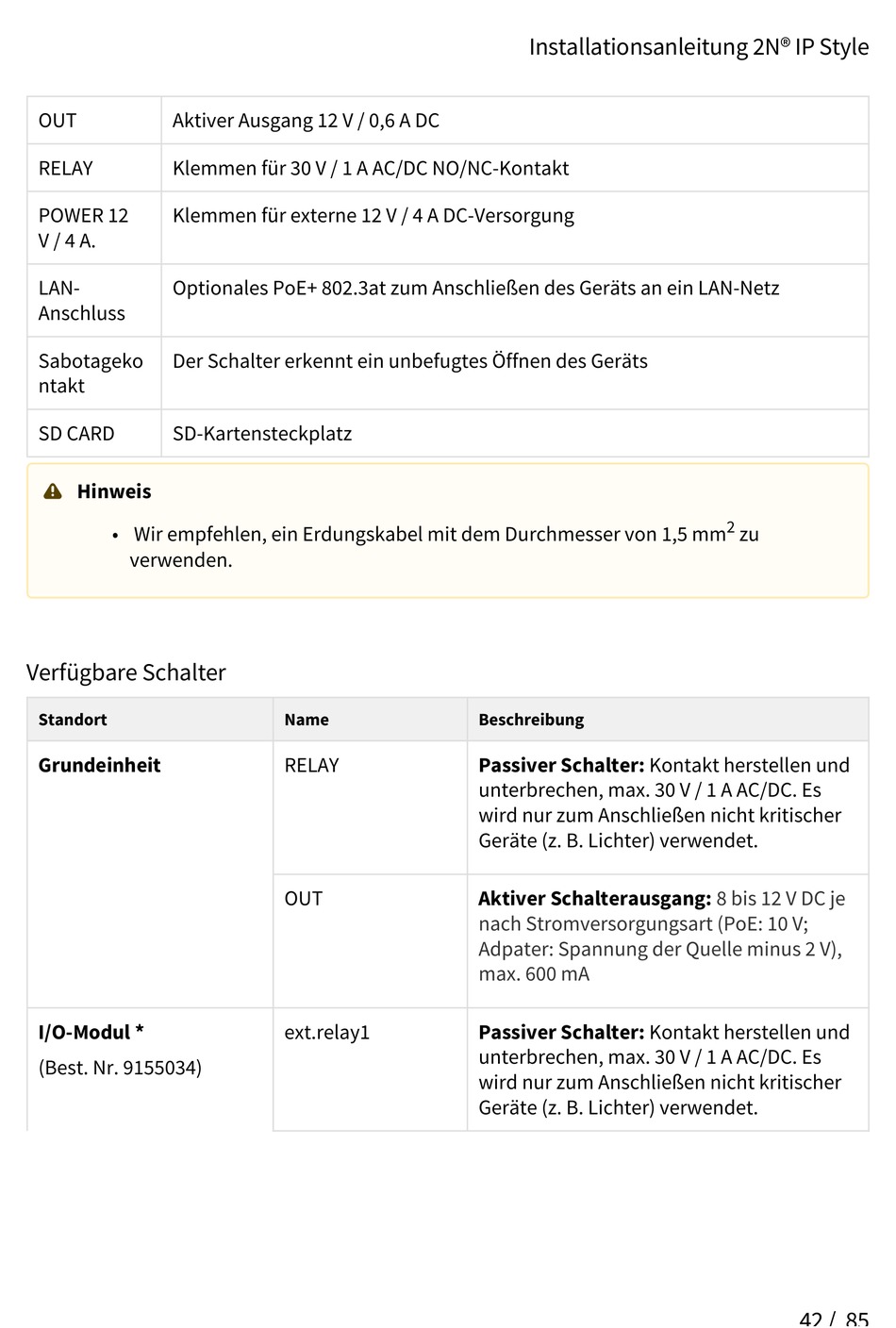

2N IP Style Installationsanleitung Seite 42

OUT Aktiver Ausgang 12 V / 0,6 A DC
RELAY Klemmen für 30 V / 1 A AC/DC NO/NC-Kontakt
POWER 12 Klemmen für externe 12 V / 4 A DC-Versorgung
V / 4 A.
LAN- Optionales PoE+ 802.3at zum Anschließen des Geräts an ein LAN-Netz
Anschluss
Sabotageko Der Schalter erkennt ein unbefugtes Öffnen des Geräts
ntakt
SD CARD SD-Kartensteckplatz

Hinweis
• Wir empfehlen, ein Erdungskabel mit dem Durchmesser von 1,5 mm
verwenden.
Verfügbare Schalter
Standort
Grundeinheit
I/O-Modul *
(Best. Nr. 9155034)
Name
RELAY
OUT
ext.relay1
Installationsanleitung 2N® IP Style
Beschreibung
Passiver Schalter: Kontakt herstellen und
unterbrechen, max. 30 V / 1 A AC/DC. Es
wird nur zum Anschließen nicht kritischer
Geräte (z. B. Lichter) verwendet.
Aktiver Schalterausgang: 8 bis 12 V DC je
nach Stromversorgungsart (PoE: 10 V;
Adpater: Spannung der Quelle minus 2 V),
max. 600 mA
Passiver Schalter: Kontakt herstellen und
unterbrechen, max. 30 V / 1 A AC/DC. Es
wird nur zum Anschließen nicht kritischer
Geräte (z. B. Lichter) verwendet.
2
zu
