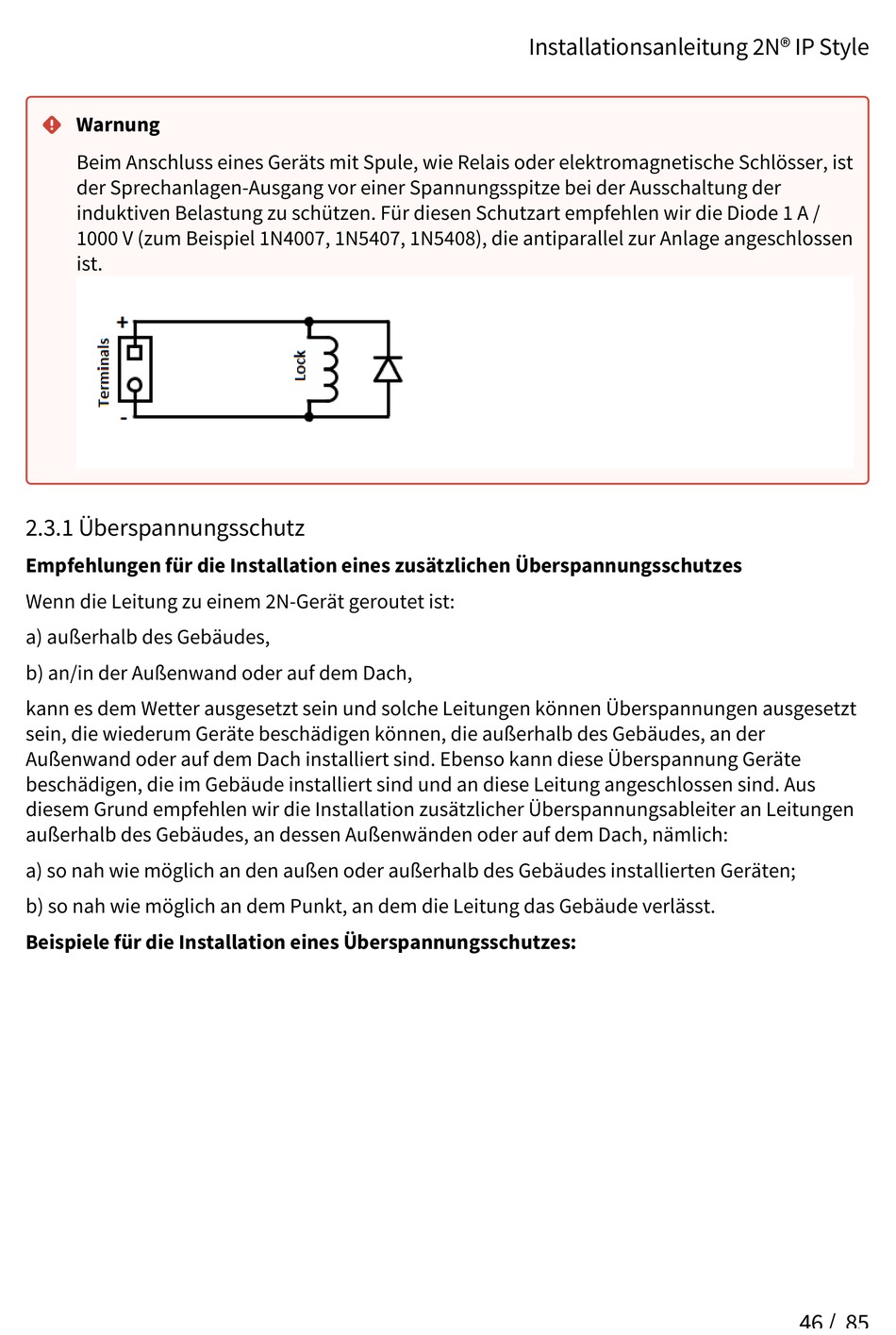

Überspannungsschutz - 2N IP Style Installationsanleitung


Warnung
Beim Anschluss eines Geräts mit Spule, wie Relais oder elektromagnetische Schlösser, ist
der Sprechanlagen-Ausgang vor einer Spannungsspitze bei der Ausschaltung der
induktiven Belastung zu schützen. Für diesen Schutzart empfehlen wir die Diode 1 A /
1000 V (zum Beispiel 1N4007, 1N5407, 1N5408), die antiparallel zur Anlage angeschlossen
ist.
2.3.1 Überspannungsschutz
Empfehlungen für die Installation eines zusätzlichen Überspannungsschutzes
Wenn die Leitung zu einem 2N-Gerät geroutet ist:
a) außerhalb des Gebäudes,
b) an/in der Außenwand oder auf dem Dach,
kann es dem Wetter ausgesetzt sein und solche Leitungen können Überspannungen ausgesetzt
sein, die wiederum Geräte beschädigen können, die außerhalb des Gebäudes, an der
Außenwand oder auf dem Dach installiert sind. Ebenso kann diese Überspannung Geräte
beschädigen, die im Gebäude installiert sind und an diese Leitung angeschlossen sind. Aus
diesem Grund empfehlen wir die Installation zusätzlicher Überspannungsableiter an Leitungen
außerhalb des Gebäudes, an dessen Außenwänden oder auf dem Dach, nämlich:
a) so nah wie möglich an den außen oder außerhalb des Gebäudes installierten Geräten;
b) so nah wie möglich an dem Punkt, an dem die Leitung das Gebäude verlässt.
Beispiele für die Installation eines Überspannungsschutzes:
