Montage
Kessel montieren
Luftanschluss montieren
Verkleidung der Pelletseinheit montieren
Montageanleitung SP Dual compact | M1820520A_de

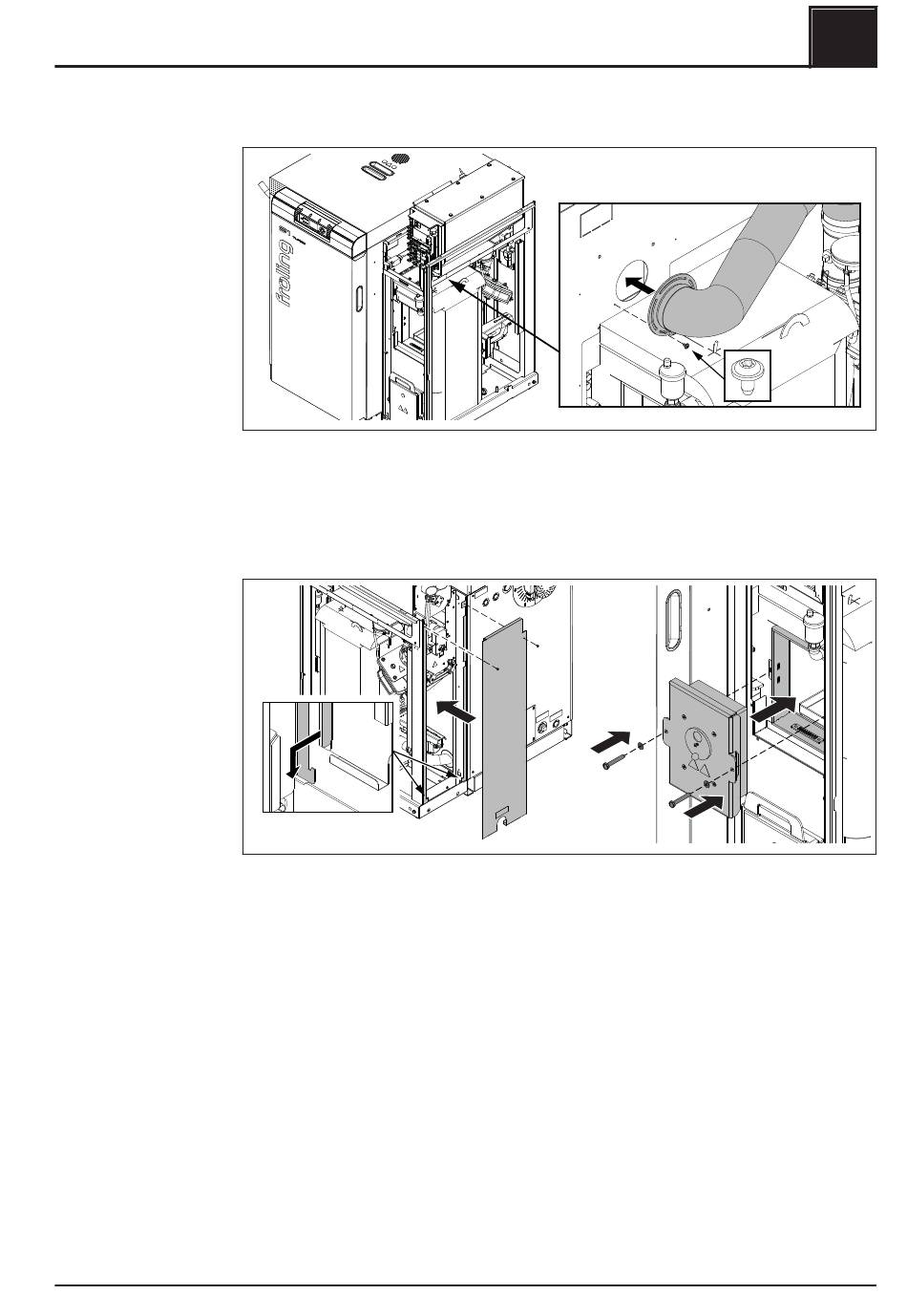

❒ Luftschlauch zur Öffnung am Seitenteil des Scheitholzkessels verlegen und
anschließen
❒ Schlauch mit Linsenkopfschraube M4 x 8 wie dargestellt fixieren
❒ Rückenteil unten am Rahmen einhängen und mit sechs Linsenkopfschrauben M4
x 8 fixieren
❒ Brennkammerdeckel mit zwei Sechskantschrauben M8 x 50 inkl. Beilagscheiben
montieren
4
35
