4.1.9 Austragsystem montieren

Externes Saugmodul montieren

42
Nach der Montage des Austragsystems gemäß der beigelegten Montageanleitung
müssen Saug- und Rückluftleitung am Kessel, sowie dem externen Saugmodul
angeschlossen werden.
Die Beförderung der Pellets wird über ein externes Saugmodul realisiert. Das
Saugmodul wird in der Rückluftleitung zwischen Kessel und Absaugstelle eingebaut.
Folgende Punkte sind für die Montage zu beachten:
▪ Die Position in der Rückluftleitung ist frei wählbar.
▪ Vor der Montage ist zu prüfen, ob das mitgelieferte Montagematerial geeignet ist
und muss gegebenenfalls durch ein für den Untergrund geeignetes Material
ersetzt werden.
▪ Für eine einwandfreie Funktion der Saugturbine ist keine bestimmte Einbaulage
erforderlich. Vorzugsweise wird das Saugmodul so montiert, dass vorhandene
Öffnungen im Gehäuse nicht an der Oberseite sind und die Saugturbine gegen
äußere Einflüsse geschützt ist.
▪ Um den Eingriff in drehende Teile zu verhindern, darf der elektrische Anschluss
und die Inbetriebnahme des externen Saugmoduls erst nach dem Anschluss der
Schlauchleitungen erfolgen.
Je nach Kesseltyp kommen zwei verschiedene Baugrößen des Saugmoduls zum
Einsatz. Die Montage selbst ist bei beiden Baugrößen gleich.

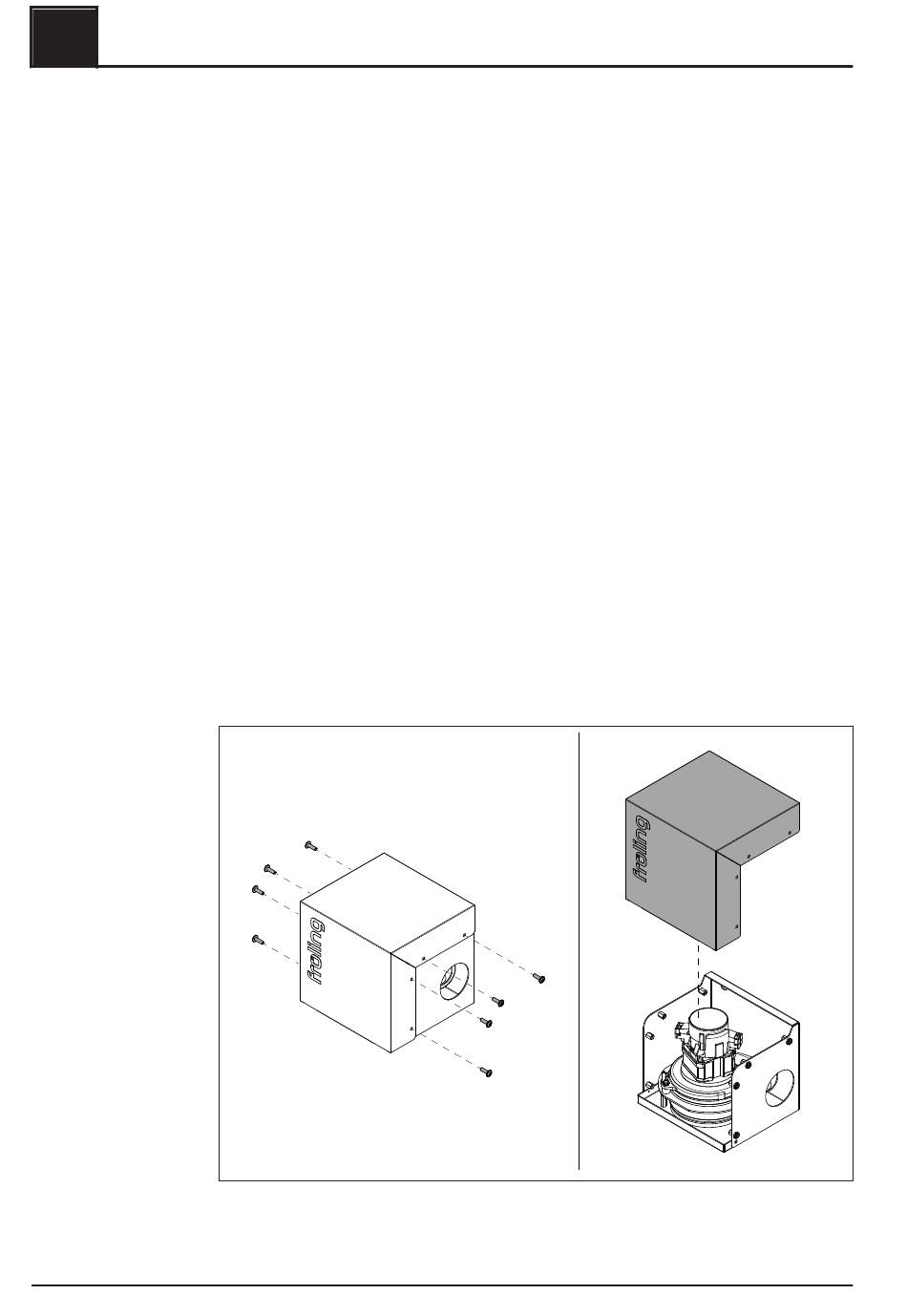

❒ Schrauben seitlich am Saugmodul herausschrauben und Abdeckhaube entfernen
