Verkleidung Der Pelletseinheit Demontieren - Froling SP Dual compact 15 Montageanleitung

4

Verkleidung der Pelletseinheit demontieren

28
Komponenten, die bei folgenden Schritten demontiert werden, sind an einem
geschützten Ort staubfrei und trocken bis zur Wiedermontage aufzubewahren.

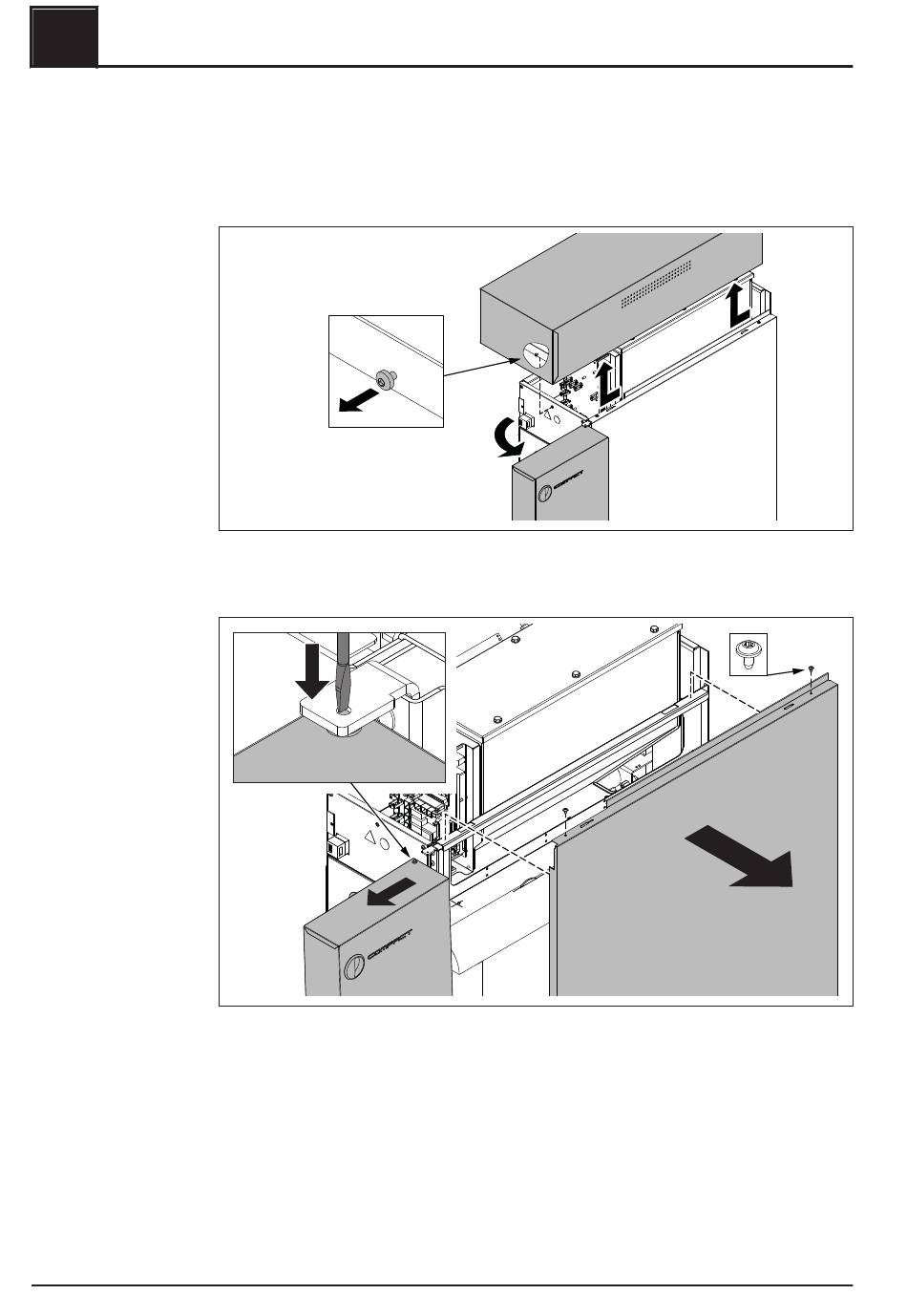

❒ Isoliertür öffnen
❒ Sicherungsschraube (T25) lösen, Deckel nach vorne schieben und abnehmen
❒ Federbolzen am oberen Türlager z.B. mithilfe eines Schraubendrehers nach unten
drücken
❒ Isoliertür nach vorne abnehmen
❒ Zwei Linsenkopfschrauben M4 x 8 am Seitenteil lösen und Seitenteil abnehmen
