Kabel verlegen

32

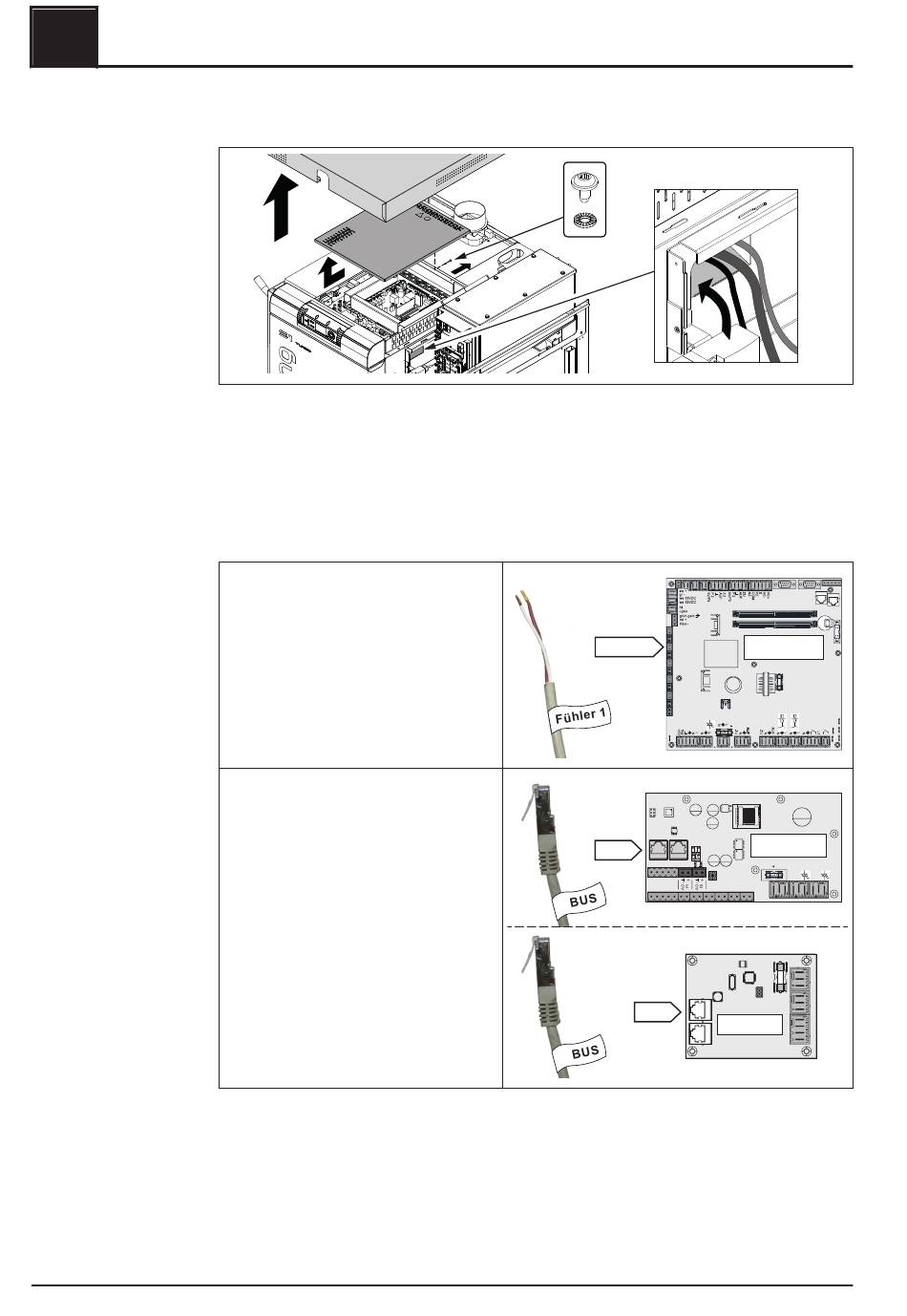

❒ Deckel des Scheitholzkessels nach oben abnehmen
❒ Linsenkopfschraube M4 x 8 inkl. Kontaktscheibe an der Rückseite des
Regelungskastens lösen
❒ Regelungsabdeckung nach vorne schieben und abnehmen
❒ Kabel durch die vorgestanzte Öffnung zum Regelungskasten des
Scheitholzkessels verlegen und an den Platinen anstecken:
Temperaturfühler der Pelletseinheit am
Kernmodul
Bus-Kabel der Pelletseinheit am
Hydraulik- oder Rücklaufmischermodul
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Kessel montieren
FRKEM
Fühler 1
FRHYU
Bus
Bus
FRRLA
Montage
