Montage
Kessel montieren

Pelletseinheit mit Scheitholzkessel verschrauben

Montageanleitung SP Dual compact | M1820520A_de

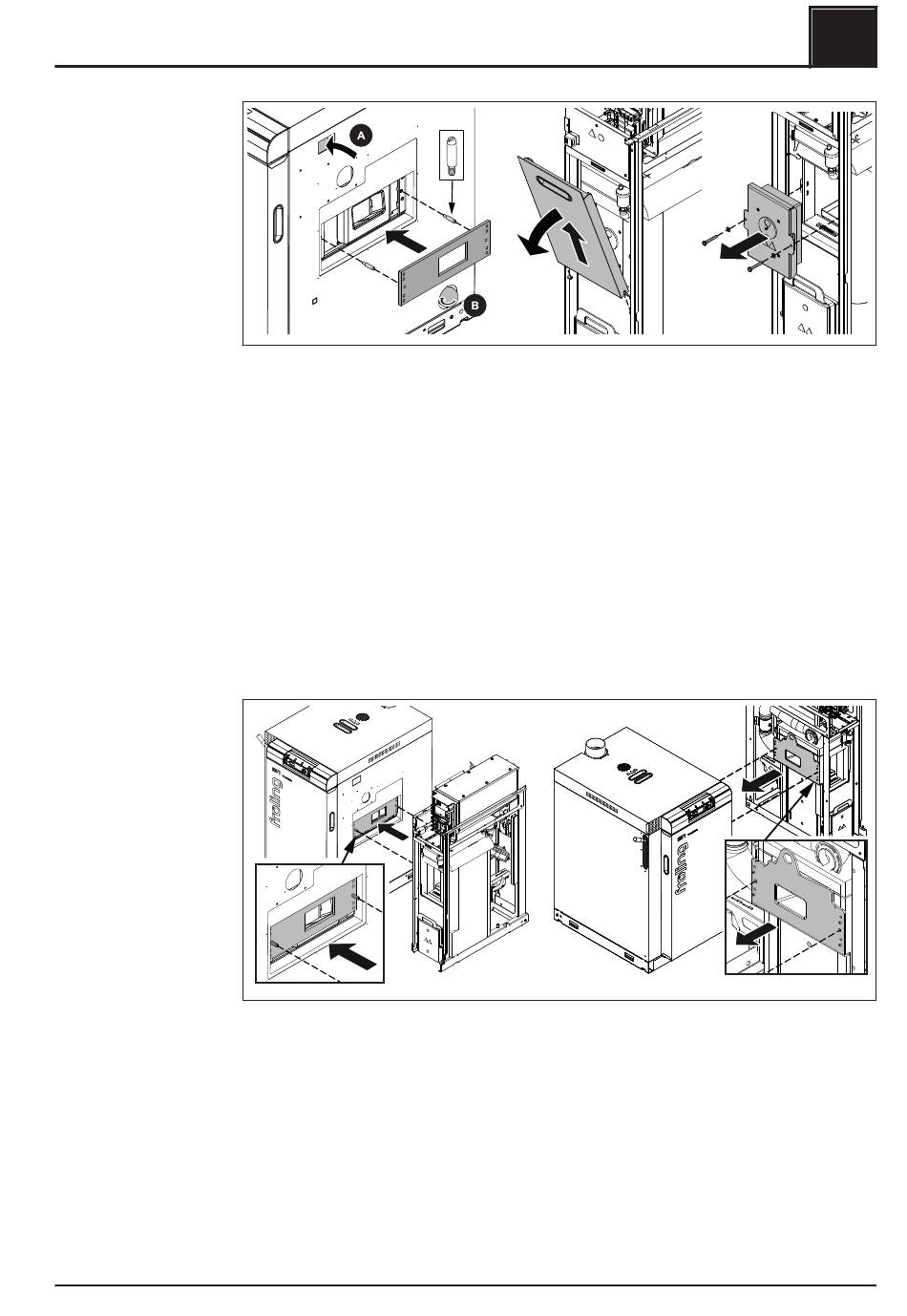

Arbeiten am Scheitholzkessel:
❒ Je einen Arretierbolzen M8 links und rechts mittig am Flansch einschrauben
❒ Dichtung wie abgebildet am Pelletsflansch des Scheitholzkessels aufstecken
➥ Auf korrekte Lage der Dichtung achten!
❒ Obere vorgestanzte Öffnung (A) eindrücken
❒ Untere vorgestanzte Öffnung (B) herausdrehen
Arbeiten an der Pelletseinheit:
❒ Untere Blende nach vorne kippen und herausheben
➥ Beim Öffnen dabei die Haltekraft des Magneten überwinden
❒ Zwei Sechskantschauben M8 x 50 inkl. Beilagscheiben am Brennkammerdeckel
lösen und Brennkammerdeckel abnehmen
❒ Pelletseinheit neben Scheitholzkessel so positionieren, dass die
Flanschbohrungen an der Pelletseinheit mit den zuvor montierten Arretierbolzen
am Flansch des Scheitholzkessels fluchten
❒ Pelletseinheit bei den Arretierbolzen einfädeln und zum Scheitholzkessel schieben
