Montage
Kessel montieren

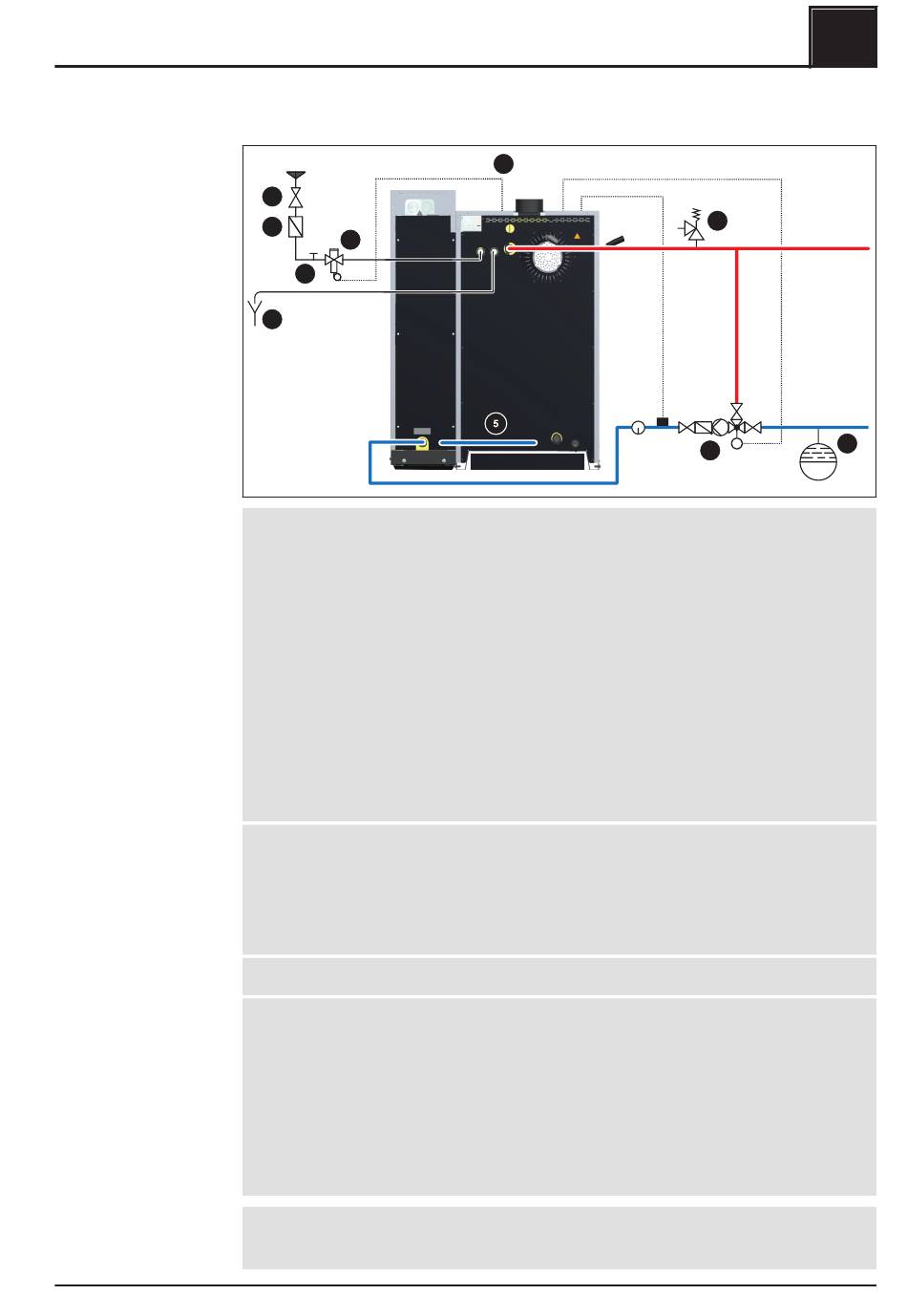

4.1.10 Anschluss der hydraulischen Sicherheitseinrichtungen

SP Dual compact
Montageanleitung SP Dual compact | M1820520A_de
1.5
1.4
1.2
1.3
1.6
1 Thermische Ablaufsicherung
▪ Der Anschluss der thermischen Ablaufsicherung ist laut ÖNORM / DIN EN 303-5
und gemäß oben gezeigtem Schema durchzuführen
▪ Die Ablaufsicherung muss mit einem unter Druck stehenden Kaltwasser-
Leitungsnetz (Temperatur ≤ 15°C) unabsperrbar verbunden sein
▪ Bei einem Kaltwasserdruck von ≥ 6 bar ist ein Druckminderventil (1.5) erforderlich
Mindest-Kaltwasserdruck = 2 bar
1.1 Fühler der thermischen Ablaufsicherung
1.2 Thermische Ablaufsicherung (öffnet bei ca. 95°C)
1.3 Reinigungsventil (T-Stück)
1.4 Schmutzfänger
1.5 Druckminderventil
1.6 Freier Auslauf ohne Gegendruck
2 Sicherheitsventil
▪ Sicherheitsventil laut ÖNORM EN ISO 4126-1, Durchmesser laut EN 12828 bzw.
nationaler Vorschrift
▪ Das Sicherheitsventil muss zugänglich am Wärmeerzeuger oder in seiner
unmittelbaren Nähe in der Vorlaufleitung unabsperrbar eingebaut sein
3 Rücklaufanhebung
4 Membran-Ausdehnungsgefäß
▪ Das Membran-Druckausdehnungsgefäß muss EN 13831 entsprechen und
mindestens das maximale Ausdehnungsvolumen des Heizungswassers der
Anlage einschließlich einer Wasservorlage aufnehmen
▪ Die Dimensionierung muss gemäß Auslegungshinweise der EN 12828 - Anhang
D durchgeführt werden
▪ Der Einbau sollte vorzugsweise in der Rücklaufleitung erfolgen. Dabei sind die
Einbauanweisungen des Herstellers zu beachten
5 Interne Rohrverbindung
▪ Vorlauf Pelletseinheit zu Rücklauf Scheitholzkessel (im Lieferumfang enthalten)
1.1
4
2
4
M
3
