Montage
Kessel montieren
4.1.8 Pelletseinheit montieren
Verkleidung der Pelletseinheit demontieren
Montageanleitung SP Dual compact | M1820116_de
Komponenten, die bei folgenden Schritten demontiert werden, sind an einem
geschützten Ort staubfrei und trocken bis zur Wiedermontage aufzubewahren.

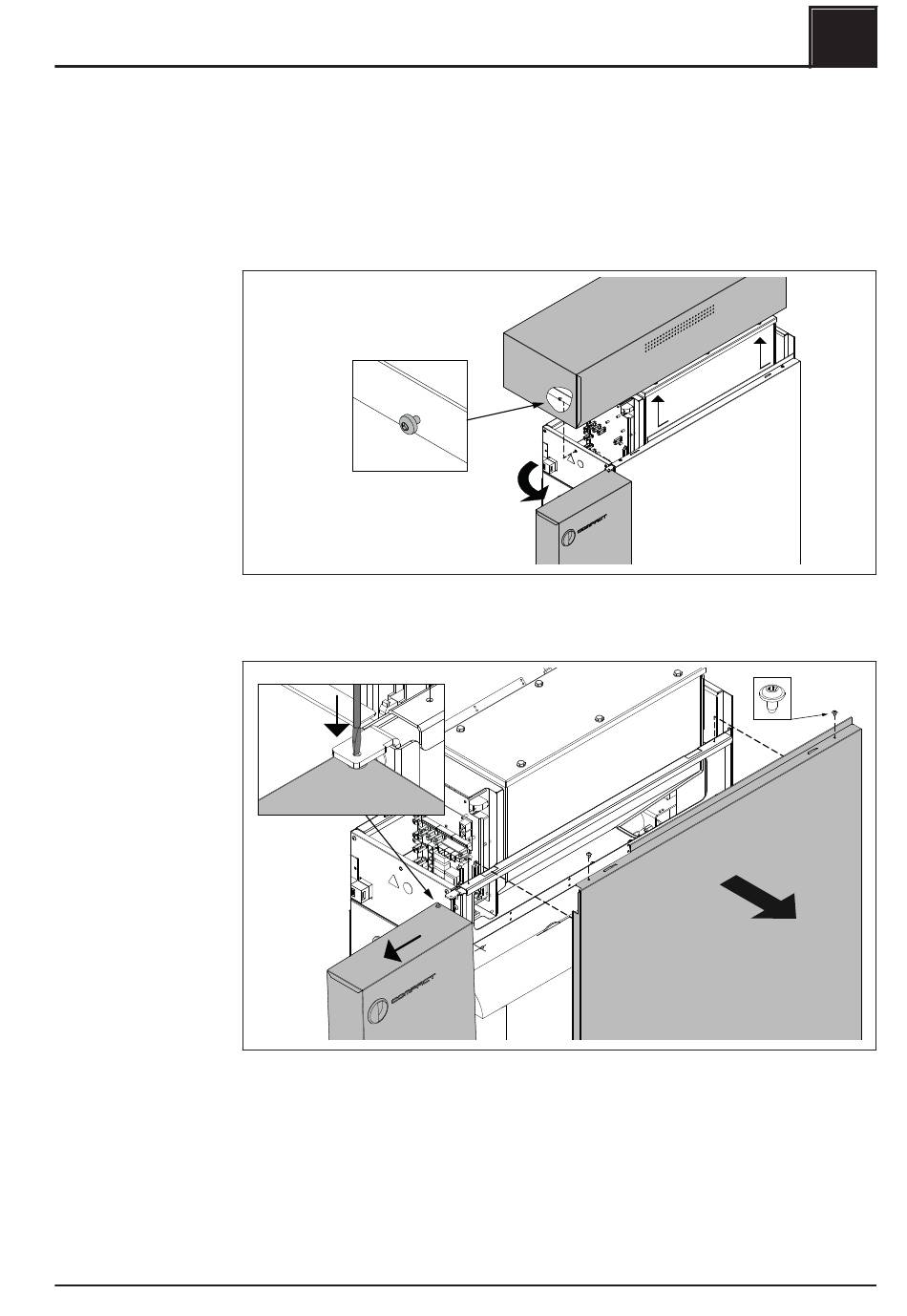

❒ Isolier-Tür öffnen
❒ Schraube lösen, Isolier-Deckel nach vorne schieben und abnehmen
❒ Den Bolzen am oberen Türlager mithilfe z.B. eines Schraubendrehers nach unten
drücken
❒ Isolier-Tür nach vorne abnehmen
❒ Beide Gewindefurch-Schrauben am Isolier-Seitenteil lösen
❒ Isolier-Seitenteil abnehmen
4
25
