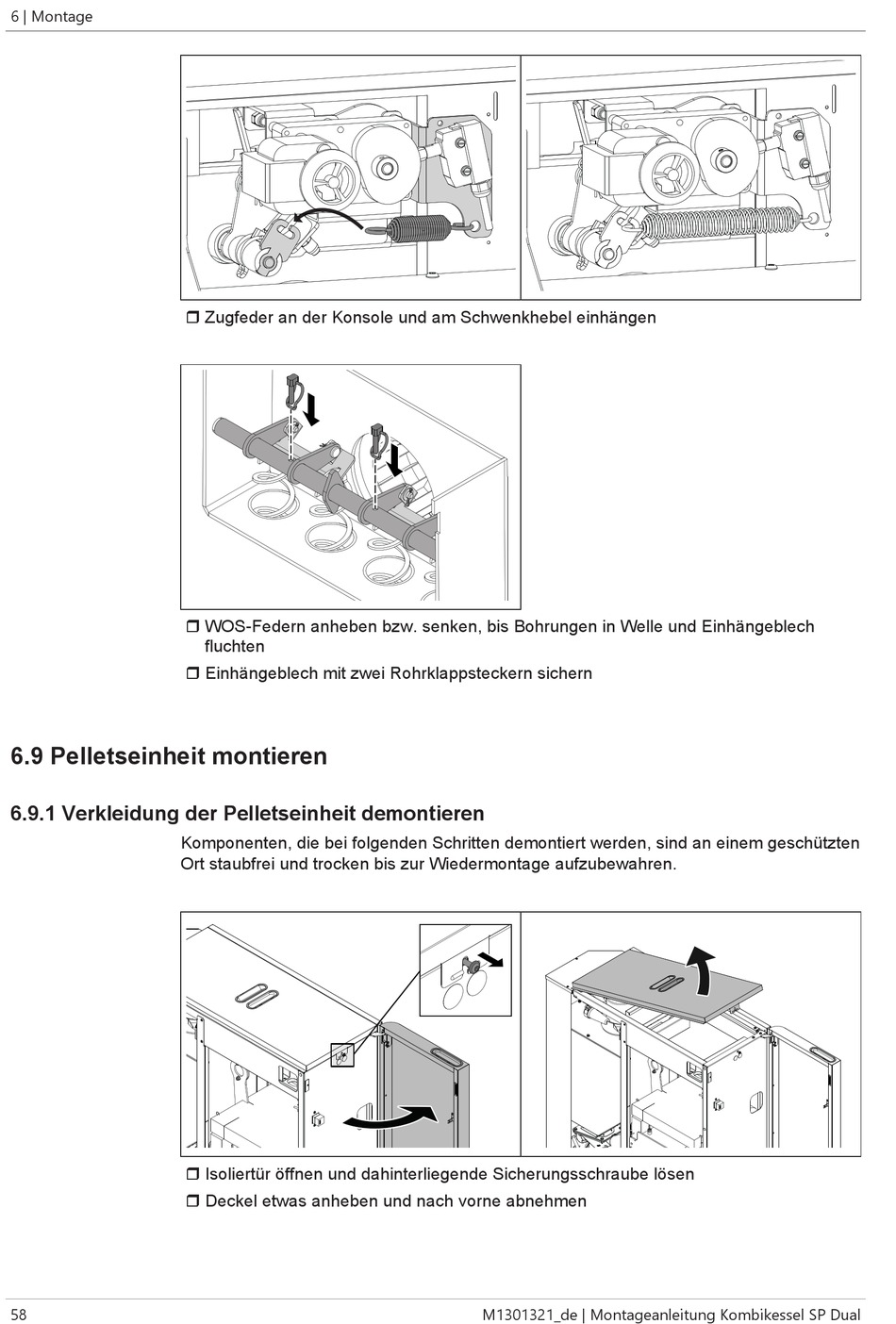

6 | Montage
6.9 Pelletseinheit montieren
6.9.1 Verkleidung der Pelletseinheit demontieren
58
r Zugfeder an der Konsole und am Schwenkhebel einhängen
r WOS-Federn anheben bzw. senken, bis Bohrungen in Welle und Einhängeblech
fluchten
r Einhängeblech mit zwei Rohrklappsteckern sichern
Komponenten, die bei folgenden Schritten demontiert werden, sind an einem geschützten
Ort staubfrei und trocken bis zur Wiedermontage aufzubewahren.
r Isoliertür öffnen und dahinterliegende Sicherungsschraube lösen
r Deckel etwas anheben und nach vorne abnehmen
M1301321_de | Montageanleitung Kombikessel SP Dual
