5
Funktionsbeschreibung
5.1
WIG-Schweißen
5.1.1
Einstellung Schutzgasmenge (Gastest) / Schlauchpaket spülen
•
Gasflaschenventil langsam öffnen.
•
Druckminderer öffnen.
•
Stromquelle am Netz- oder Hauptschalter einschalten.
•
Gasmenge am Druckminderer je nach Anwendung einstellen.
•
Der Gastest kann an der Gerätesteuerung durch Betätigen der Drucktaste Gastest / Schlauchpaket
spülen
ausgelöst werden.
Einstellen der Schutzgasmenge (Gastest)
•
Schutzgas strömt für 20 s oder bis die Drucktaste erneut betätigt wird.
Spülen langer Schlauchpakete (Spülen)
•
Drucktaste ca. 5 s betätigen. Schutzgas strömt für 5 Min. oder bis die Drucktaste erneut betätigt wird.
Sowohl eine zu geringe als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe anpas-
sen!
Einstellhinweise
Schweißverfahren
MAG-Schweißen
MIG-Löten
MIG-Schweißen (Aluminium)
WIG
Heliumreiche Gasgemische erfordern eine höhere Gasmenge!
Anhand folgender Tabelle sollte die ermittelte Gasmenge ggf. korrigiert werden:
Schutzgas
75 % Ar / 25 % He
50 % Ar / 50 % He
25 % Ar / 75 % He
100 % He
Anschluss Schutzgasversorgung und Handhabung der Schutzgasflasche entnehmen Sie der Be-
triebsanleitung der Stromquelle.
5.1.1.1
Gasnachströmautomatik
Bei eingeschalteter Funktion wird die Gasnachströmzeit leistungsabhängig von der Gerätesteuerung vor-
gegeben. Beispiel: Bei aktiver Gasnachströmautomatik wurde eine Gasnachströmzeit von 10 s einge-
stellt. Bedeutet bei 230 A Schweißstrom beträgt die Gasnachströmzeit 10 s. Bei 115 A Schweißstrom
wird die Gasnachströmzeit auf 5 s reduziert. Die eingeschaltete Funktion wird im Funktionsablauf mit
"auto" dargestellt.
Die vorgegebene Gasnachströmzeit kann bei Bedarf auch individuell eingestellt werden. Dieser Wert wird
anschließend für die aktuelle Schweißaufgabe gespeichert.
099-00L200-EW500
13.05.2022
Empfohlene Schutzgasmenge
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 13,5 = l/min (100 % Argon)
Gasdüsendurchmesser in mm entspricht l/min Gasdurchfluss
Faktor
1,14
1,35
1,75
3,16

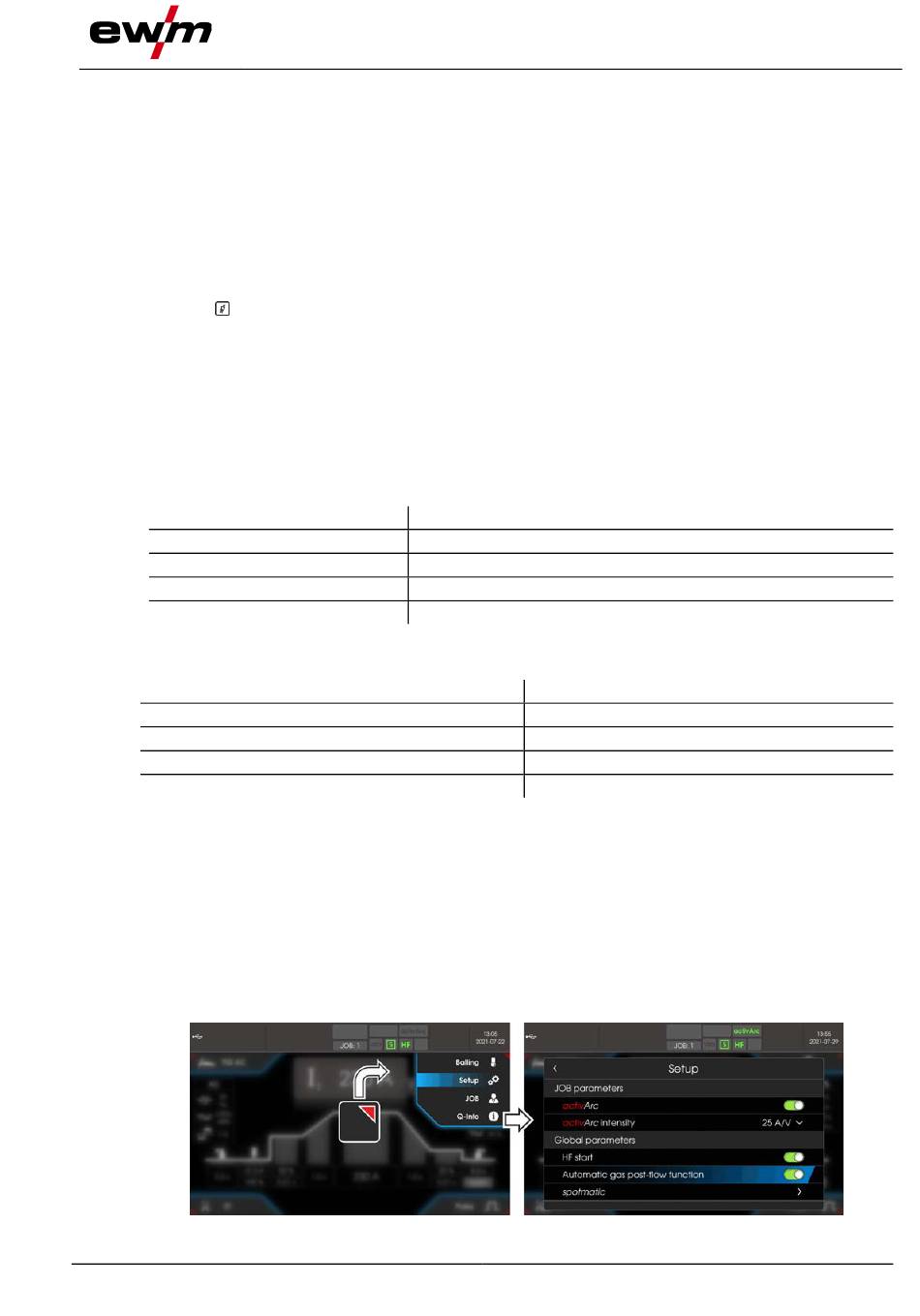

Abbildung 5-1
Funktionsbeschreibung
WIG-Schweißen
33
