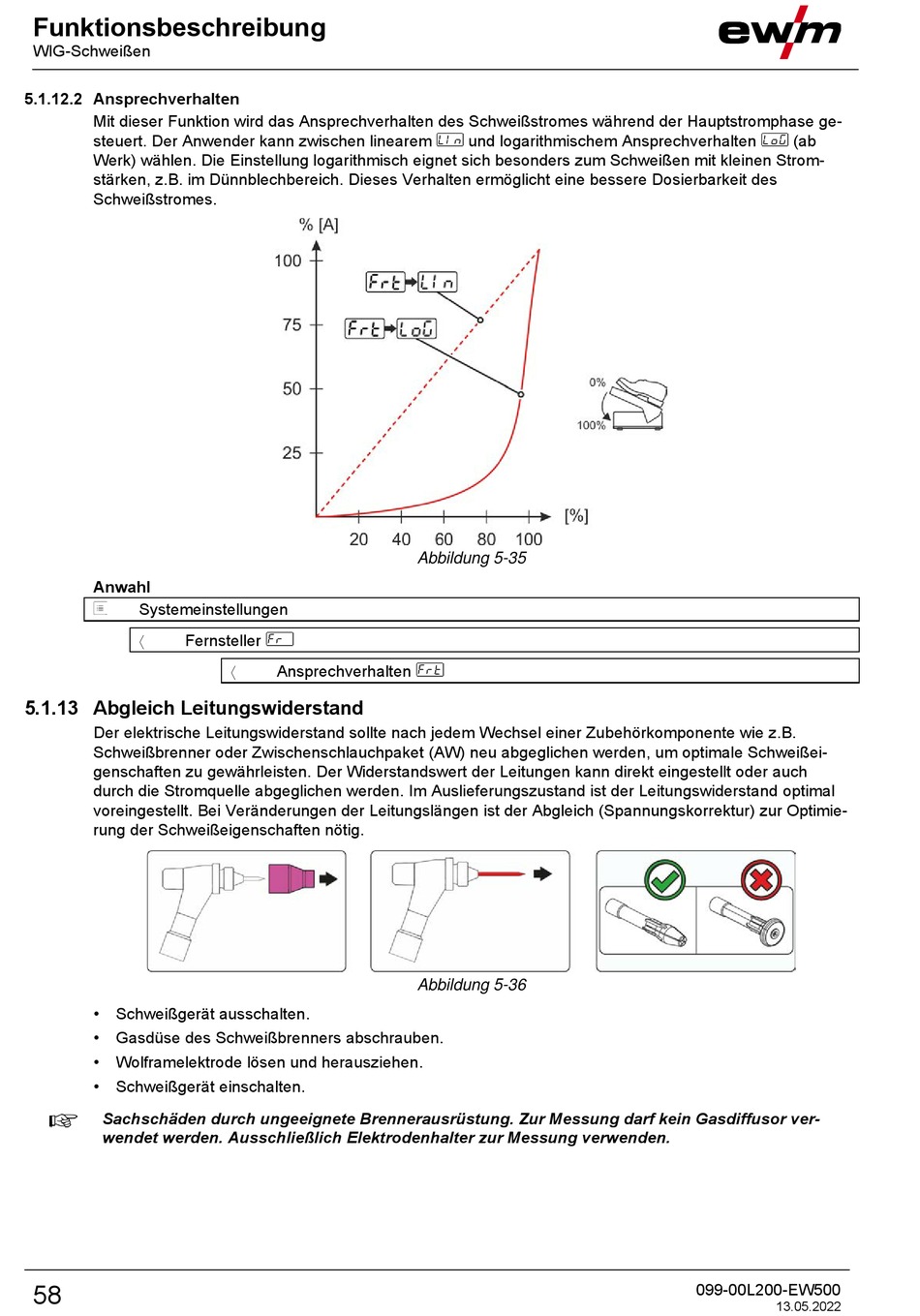

Funktionsbeschreibung
WIG-Schweißen
5.1.12.2 Ansprechverhalten
Mit dieser Funktion wird das Ansprechverhalten des Schweißstromes während der Hauptstromphase ge-
steuert. Der Anwender kann zwischen linearem
Werk) wählen. Die Einstellung logarithmisch eignet sich besonders zum Schweißen mit kleinen Strom-
stärken, z.B. im Dünnblechbereich. Dieses Verhalten ermöglicht eine bessere Dosierbarkeit des
Schweißstromes.
Anwahl
Systemeinstellungen
Fernsteller
5.1.13 Abgleich Leitungswiderstand
Der elektrische Leitungswiderstand sollte nach jedem Wechsel einer Zubehörkomponente wie z.B.
Schweißbrenner oder Zwischenschlauchpaket (AW) neu abgeglichen werden, um optimale Schweißei-
genschaften zu gewährleisten. Der Widerstandswert der Leitungen kann direkt eingestellt oder auch
durch die Stromquelle abgeglichen werden. Im Auslieferungszustand ist der Leitungswiderstand optimal
voreingestellt. Bei Veränderungen der Leitungslängen ist der Abgleich (Spannungskorrektur) zur Optimie-
rung der Schweißeigenschaften nötig.
•
Schweißgerät ausschalten.
•
Gasdüse des Schweißbrenners abschrauben.
•
Wolframelektrode lösen und herausziehen.
•
Schweißgerät einschalten.
Sachschäden durch ungeeignete Brennerausrüstung. Zur Messung darf kein Gasdiffusor ver-
wendet werden. Ausschließlich Elektrodenhalter zur Messung verwenden.
58
Ansprechverhalten
und logarithmischem Ansprechverhalten
Abbildung 5-35
Abbildung 5-36
(ab
099-00L200-EW500
13.05.2022
