Proline Promass A 200 HART
Endress+Hauser
5

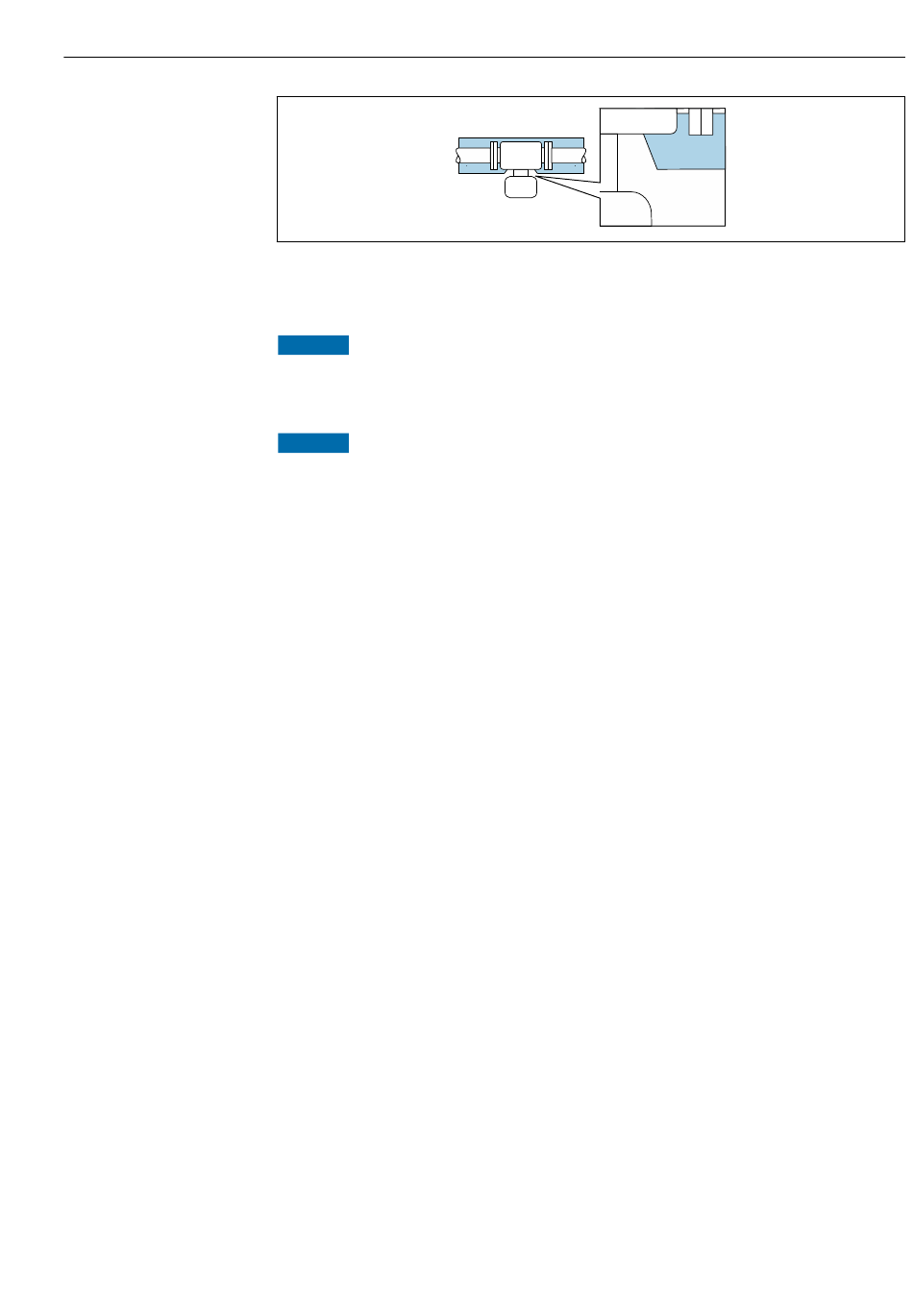

Wärmeisolation mit freiem Halsrohr
Beheizung
HINWEIS
Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur!
‣
Maximal zulässige Umgebungstemperatur für den Umformer einhalten.
‣
Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten.
HINWEIS
Gefahr der Überhitzung bei Beheizung
‣
Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht
höher ist als 80 °C (176 °F).
‣
Gewährleisten, dass am Messumformerhals eine genügend grosse Konvektion vorhan-
den ist.
‣
Sicherstellen, dass eine genügend große Oberfläche der Messumformerhals frei bleibt.
Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor
Überhitzung und Unterkühlung.
Beheizungsmöglichkeiten
Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust
stattfinden darf, gibt es folgende Beheizungsmöglichkeiten:
• Elektrisch, z.B. mit Heizbändern
• Über heißwasser- oder dampfführende Rohre
• Über Heizmäntel
Einsatz einer elektrischen Begleitheizung
Wenn die Heizregelung über Phasenanschnittsteuerung oder durch Pulspakete stattfindet,
können die Messwerte aufgrund von auftretenden Magnetfeldern beeinflusst werden (=
bei Werten, die größer sind als die von der EN-Norm zugelassenen Werte (Sinus
30 A/m)).
Deshalb ist eine magnetische Abschirmung des Messaufnehmers erforderlich: Die Abschir-
mung des Messaufnehmergehäuses ist durch Weißblech oder Elektroblech ohne Vorzugs-
richtung (z.B. V330-35A) möglich.
Das Blech muss folgende Eigenschaften aufweisen:
• Relative magnetische Permeabilität µr ≥ 300
• Blechdicke d ≥ 0,35 mm (d ≥ 0,014 in)
Vibrationen
Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss
auf die Funktionstüchtigkeit des Messsystems.
6.1.3
Spezielle Montagehinweise
Entleerbarkeit
Bei vertikalem Einbau kann das Messrohr vollständig entleert und vor Ablagerungen
geschützt werden, wenn die Eigenschaften der gemessenen Flüssigkeit dies erlauben. Da
Montage
A0034391
