ELEKTRISCHE SCHALTPLÄNE

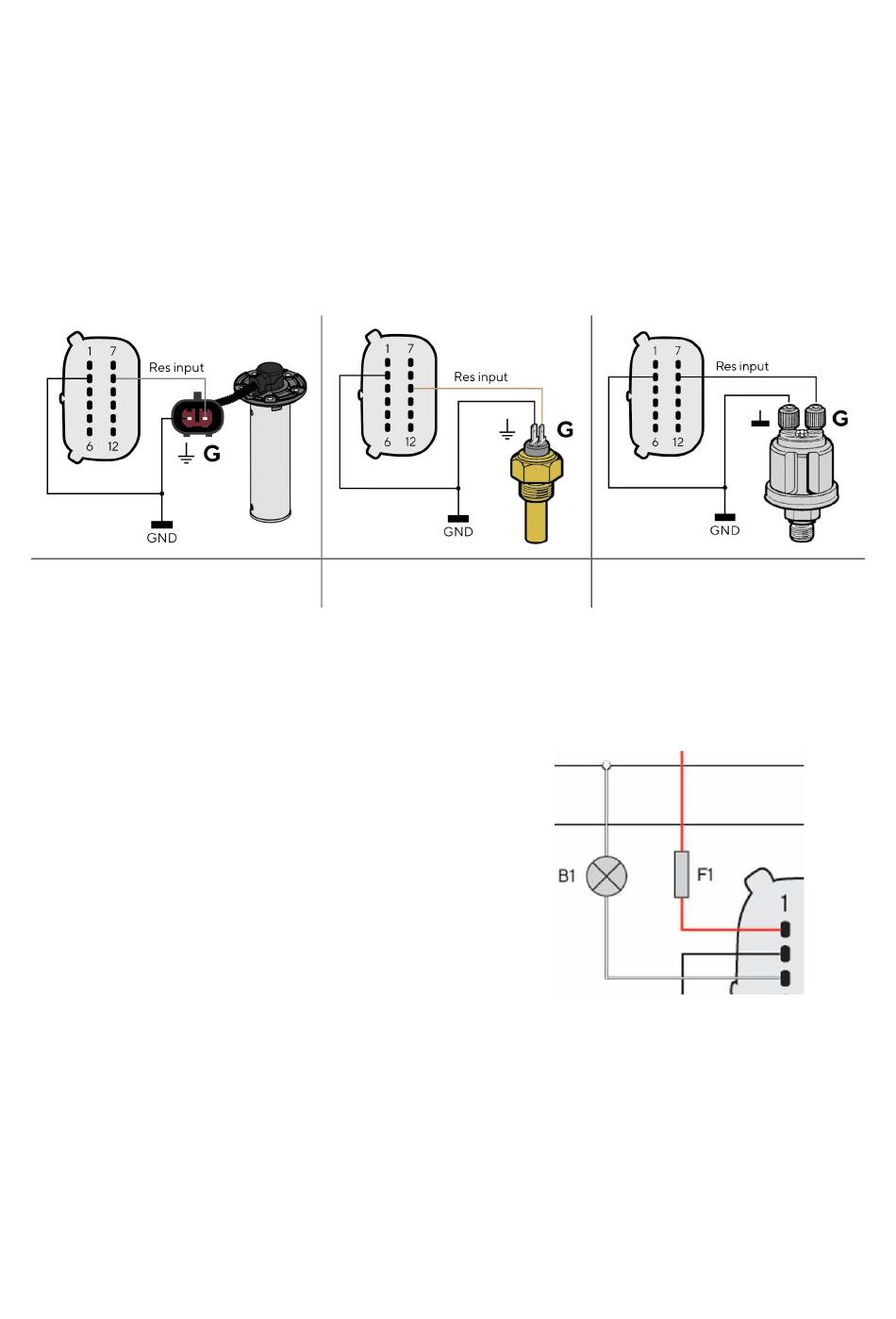

ANSCHLUSS EINES WIDERSTANDSABHÄNGIGEN SENSORS
Jeder Sensor, der an einen widerstandsabhängigen Eingang des Displays angeschlossen
ist, muss wie in der Abbildung gezeigt angeschlossen werden.
Es ist ratsam, Sensoren mit isolierter Masse zu verwenden, und es muss sichergestellt
werden, dass die Masse des Sensors mit der Masse des Displays verbunden ist, um falsche
Messwerte zu vermeiden.
Temperatursensor mit isolierter Masse
Drucksensor mit isolierter Masse
Füllstandssensor angeschlossen
verbunden an widerstandsabhängigem
verbunden an widerstandsabhängigem
an widerstandsabhängigem Eingang 8
Eingang 9
Eingang 8
ANSCHLUSS EINES EXTERNEN BUZZERS (B1)
Das Display unterstützt den Anschluss von zwei externen
Alarmen (B1/B2) über die entsprechenden Alarmausgänge.
Dieser Buzzer/Lampe kann mit verschiedenen Spannungen
betrieben werden (siehe Handbuch des Buzzer-Herstellers),
da der Alarmausgang im Display eine Verbindung nach
Masse schaltet.
Wichtig zu beachten: Der maximale Strom beträgt 500 mA.
A2C15587600
