Easylink-Anschluss [C] - Veratron OCEANLINK 4.3 Benutzerhandbuch

NMEA 2000®-STECKER [B]
Pin Nr. Beschreibung
1 Abschirmung
2 NET-S (V+)
3 NET-C (V-)
4 NET-H (CAN H)
5 NET-L (CAN L)

EASYLINK-ANSCHLUSS [C]

Pin Nr. Beschreibung
1 12V Versorgung
2 EasyLink-Daten
3 Masse
VERBINDUNGEN

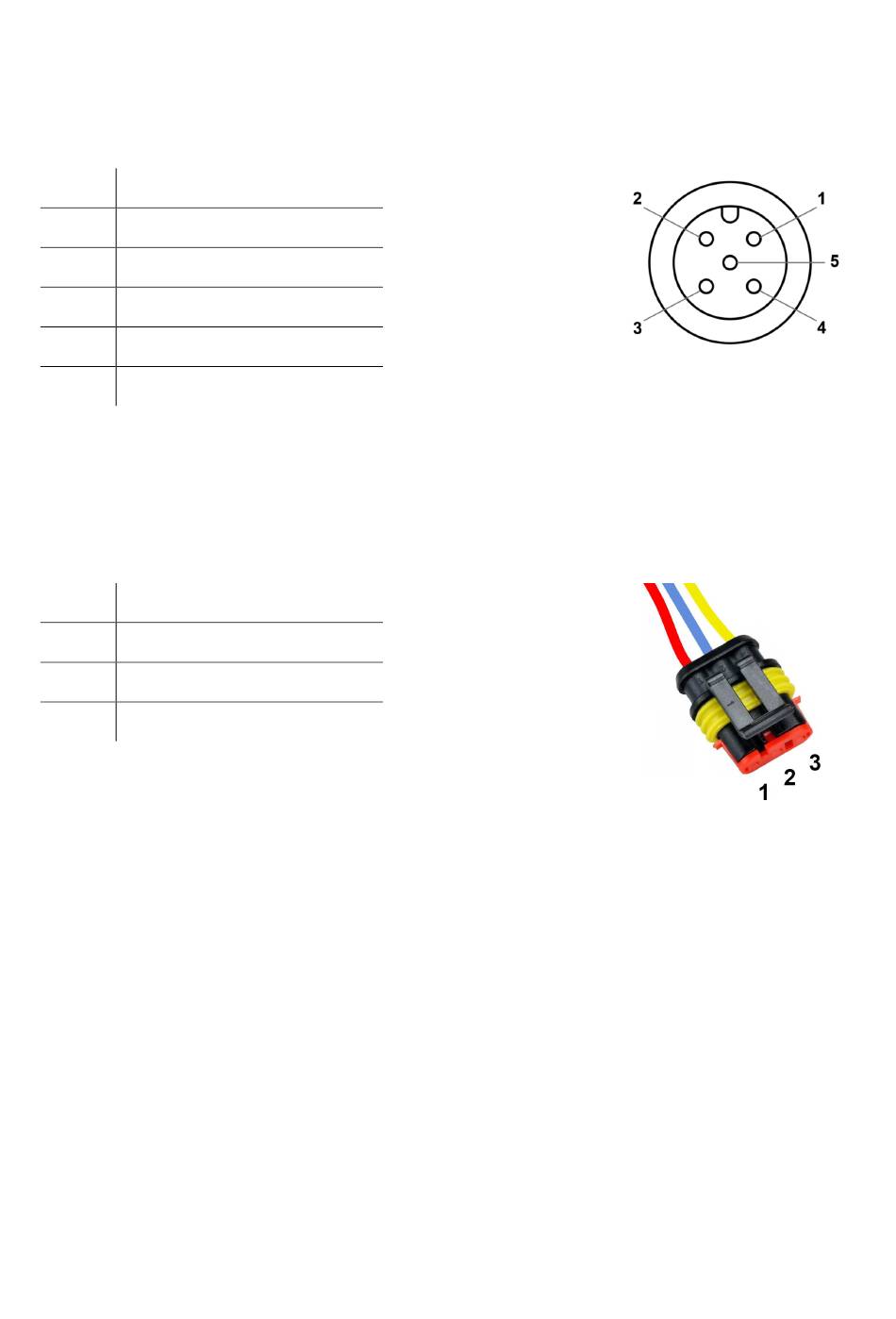

Micro-C M12 5-poliger Stecker
Stecker, Kabelansicht
AMP SuperSeal 1.5 3-poliger Stecker
Buchse, Kabelansicht
A2C15587600
