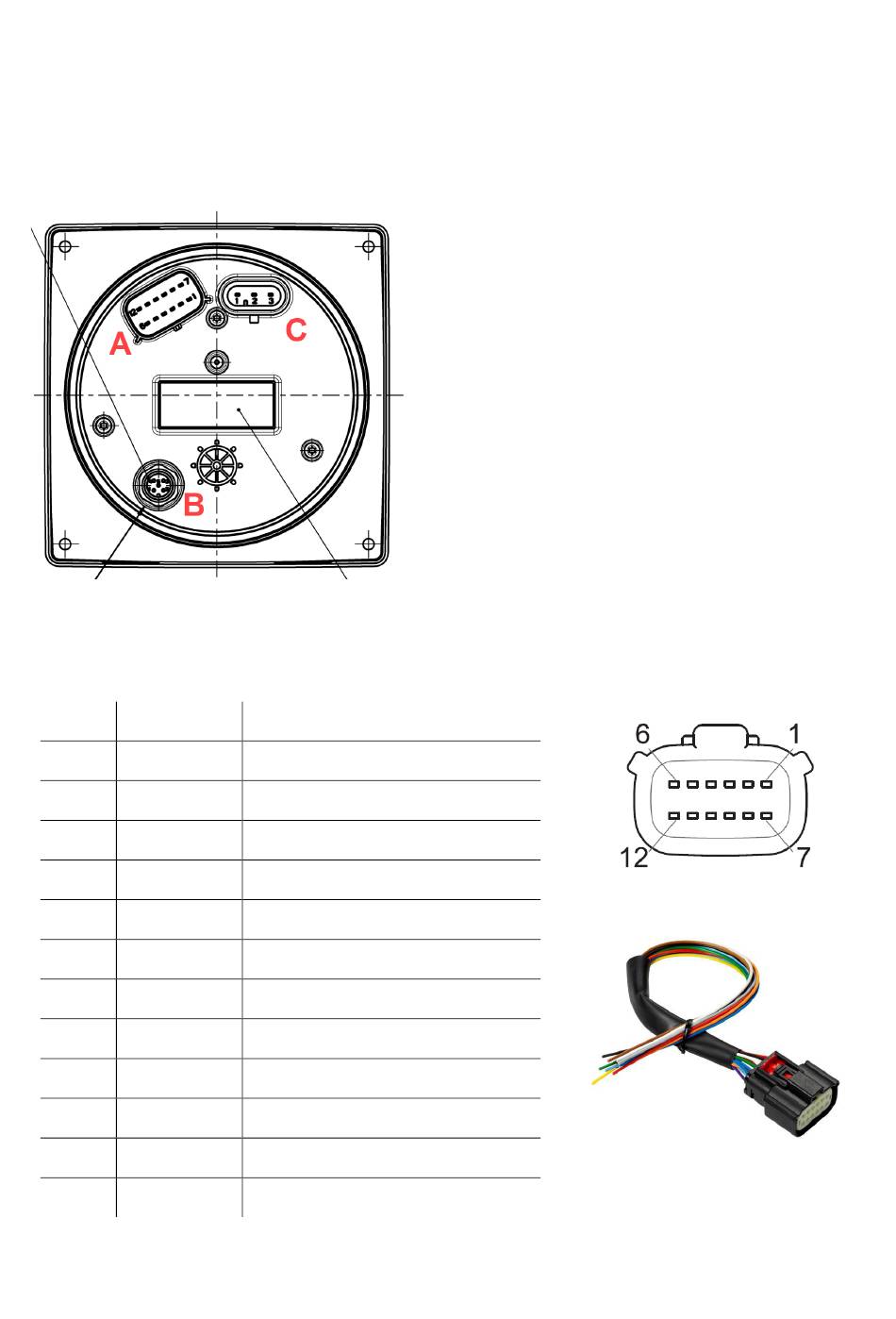

VERBINDUNGEN

MOTORANSCHLUSS [A]
Farbe des
Pin Nr.
Kabels
1 Rot
2 Schwarz
3 Weiss
4 Grün
5 Blau
6 Blau / Weiss
7 Gelb
8 Grau
9 Braun
10 Orange
11 Hellblau
12 Violett
Beschreibung
KL. 30 - Batterie Plus 12 / 24 V
KL. 31 - Masse
Alarm-Ausgang
Frequenzsensor-Signal - RPM
SAE J1939 - CAN L
SAE J1939 - CAN H
KL. 15 - Zündungssignal
Widerstandsabhängiger Sensoreingang
Widerstandsabhängiger Sensoreingang
KL.58 - Beleuchtung Tag/Nacht
4-20 mA Sensor-Eingang
4-20 mA Sensor-Eingang
VERBINDUNGEN
Molex MX150 12-poliger Steckverbinder,
Kabelansicht
und Kabelbaum A2C1507870001 (im
Lieferumfang enthalten)
A2C15587600
