10 Wartung

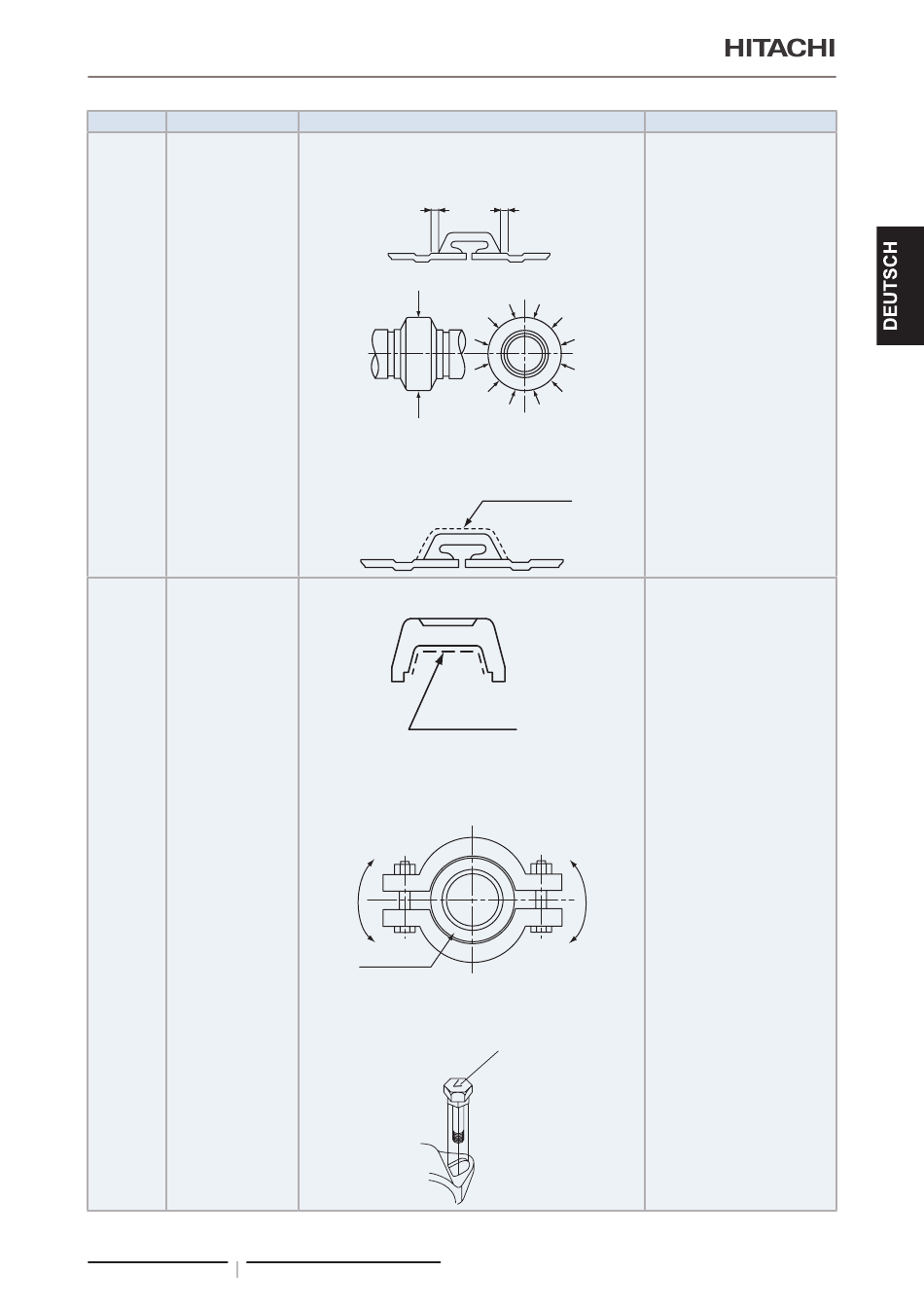

Installationsarbeiten der Victaulic-Anschlüsse
Ablauf
Arbeit
2
Rohrausdehnung
Einstellung des
3
Flansches
269
PMML0486 rev.1 - 01/2020
Hauptpunkte
2
Zentrieren Sie den Gummiring und bringen Sie ihn mit
einem Holzhammer oder der Hand in die Form der
Rohroberfläche.
e1
(e1 ≒ e2)
3
Verwenden Sie an der äußeren Oberfläche des
Gummirings Schmiermittel, um zu vermeiden, dass
dieser eingeklemmt wird.
1
Verwenden Sie bitte Schmiermittel für die Innenseite des
Flansches.
Schmiermittel anwenden
2
Decken Sie den Flansch ab, setzen Sie das
Bolzengestell (vermeidet, dass sich die Verbindung
dreht) in das Loch des Flansches und ziehen Sie es
vorläufig an.
Gummiring
a.
Das Gestell richtet sich nach dem Loch des
Flansches, wenn der Bolzen mit dem V-förmigen
Kopf zur Mitte des Flansches zeigt.
e2
Sein Sie hierbei vorsichtig und
benutzen Sie keinen Hammer
oder ähnliches, da so der Ring
beschädigt werden kann.
Diese Arbeit ist besonders
wichtig, kontrollieren Sie den
Stand der Anwendung sorgfältig.
Silikonfett anwenden
Sobald die Nuten für die
Schrauben beidseitig etwas
eingedreht sind, so wie es auf
der Abbildung gezeigt wird,
drehen Sie den Flansch bitte
2 bis 3 Mal und ziehen so die
Schrauben fest, um Probleme
beim Einsetzen des Rings, wie
z.B. Einklemmen, zu vermeiden.
V-Form
Wichtige Punkte
