2 BESCHREIBUNG

2.1 Typenbezeichnung

Bezeichnung
8021 Impulsteiler

2.2 Aufbau und Messprinzip

Aufbau
Der Impulsteiler 8021 besteht aus einer
Elektronik in einem spritzwasser geschütztem
Kunststoff gehäuse, Schutzart IP65. Das
Gerät wird direkt auf den 8020 / 8030 Inline
Durchfluss-Sensor mit Hall Effekt gesteckt.
Der Anschluss der Spannungsversorgung
und der Ausgänge erfolgt auf einer 4-poligen
Anschlussklemme über einen PG 9 Kabel-
anschluss.

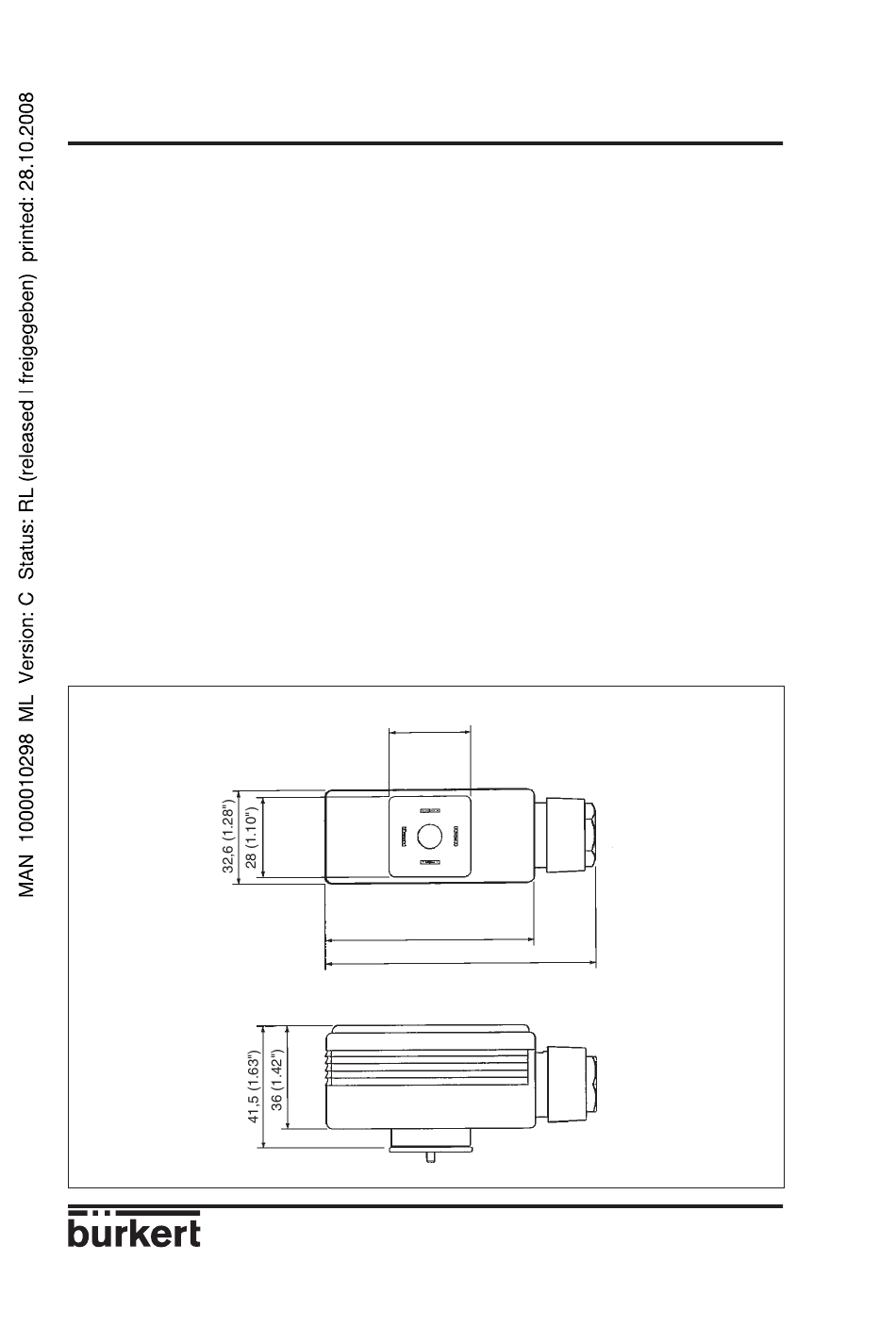

2.3 Abmessungen

PULSE DIVIDER 8021
Kabeldurchfürung
PG9
Messprinzip
Der Impulsteiler ist eine Schnittstelle, die das
Signal des Durchfluß-Sensors 8020 / 8030
Inline verwendet und einen Impuls, nach jedem
Durchgang einer vorgegebenen Durchfluss-
menge erzeugt. Die Menge wird durch den
K-Faktor (nach Rohrleitungs-material und DN)
und einen Multiplikator D, bestimmt.
Der Impulsteiler 8021 kann eine Eingangs-
Frequenz bis zu 300 Hz bearbeiten.
Der Impulsteiler benötigt zum Betrieb eine
Spannungsversorgung von 12...30 VDC.
28 (1.10")
70 (2.76")
90 (3.54")
-4-
Ident Nr.
418995
