ZAPTEC Pro Kurzanleitung Seite 79

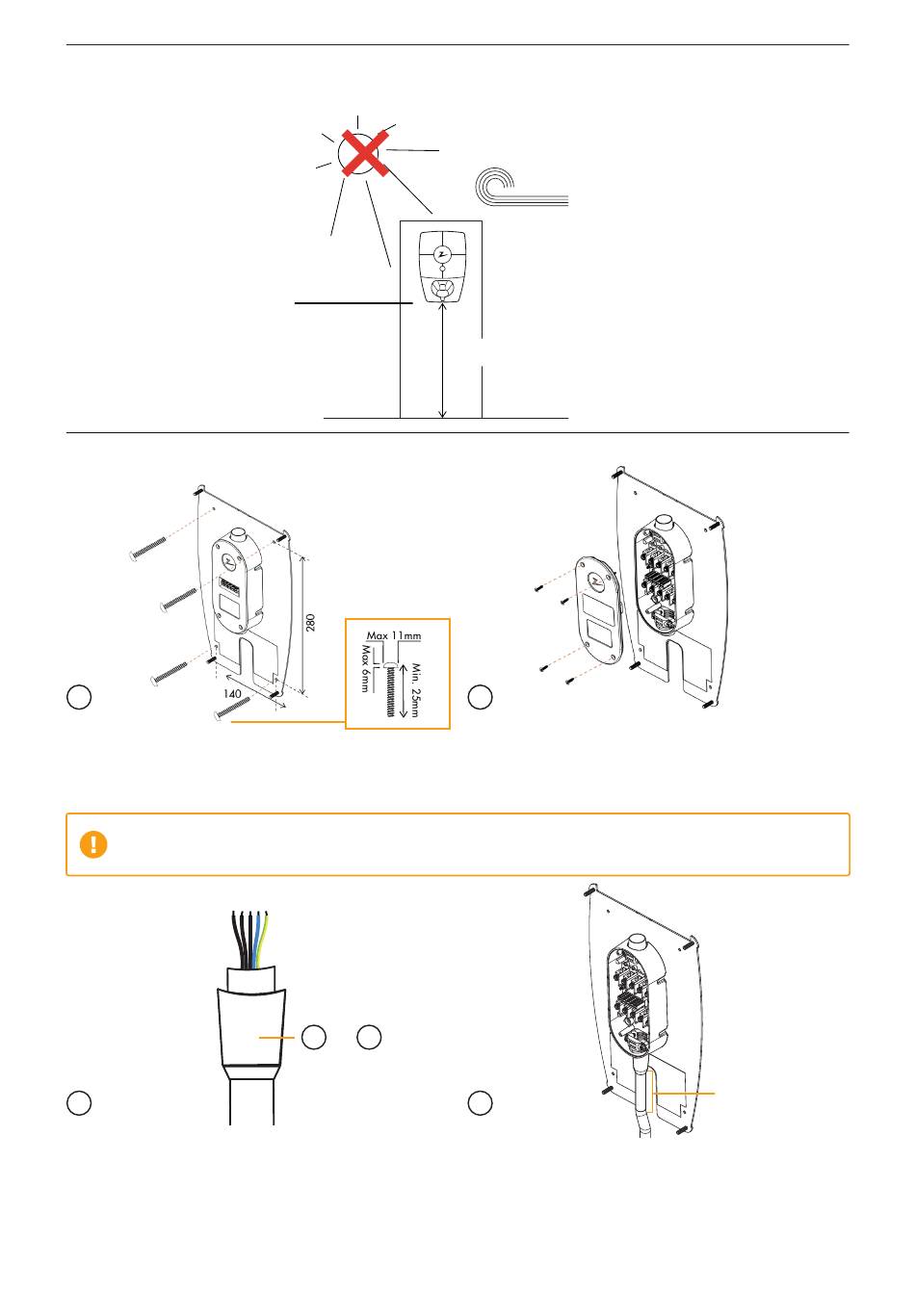

Emplacement de la station de recharge / de la plaque arrière
Évitez d'installer la station
de recharge dans des zones
exposées à la lumière directe
du soleil. Les températures
élevées dans l'appareil
réduisent la vitesse de charge.
La plaque arrière doit être
montée sur une surface plane.
Installation et connexion de la plaque arrière
1
Montage de la plaque arrière
Si la structure murale nécessite des prises/percements,
assurez-vous que la poussière et la saleté n'entrent pas
dans le boîtier de raccordement.
Attention à ne pas créer de nouveaux trous dans la plaque arrière. Utilisez impérativement les quatre trous
existants. Le percement de nouveaux trous dans la plaque arrière entrainera l'invalidité de la garantie.
3
Trouver le câble
Le type de câble recommandé est un câble rond (PFXP,
Powerflex et PFSP), de Ø 10 à 20 mm.
Monter le cône d'étanchéité sur le câble avant de brancher
les câbles au boîtier de raccordement.
90 -130 cm
x 4
2
Retirer le capot du boîtier de raccordement
Desserrez les quatre vis et ouvrez le capot pour accéder au
boîtier de raccordement.
G ou H
4
Câblage
Pour limiter le risque de fuites dans les installations
extérieures, nous vous recommandons de brancher le câble
au fond du boîtier de raccordement. Si ce n'est pas possible,
nous vous recommandons de bien étanchéifier et contrôler
l'appareil conformément au manuel, et rappelons que
d'autres joints peuvent être utilisés (Sikaflex ou similaire).
Zone bien ventilée.
N'installez pas le boitier à
proximité de sources de chaleur
ou dans une armoire fermée.
Évitez de positionner les bornes
de recharge à proximité d'objets
qui pourraient empêcher le
LTE-M 4G de recevoir un signal.
Min. 10 cm
Française
