ZAPTEC Pro Kurzanleitung Seite 29

5

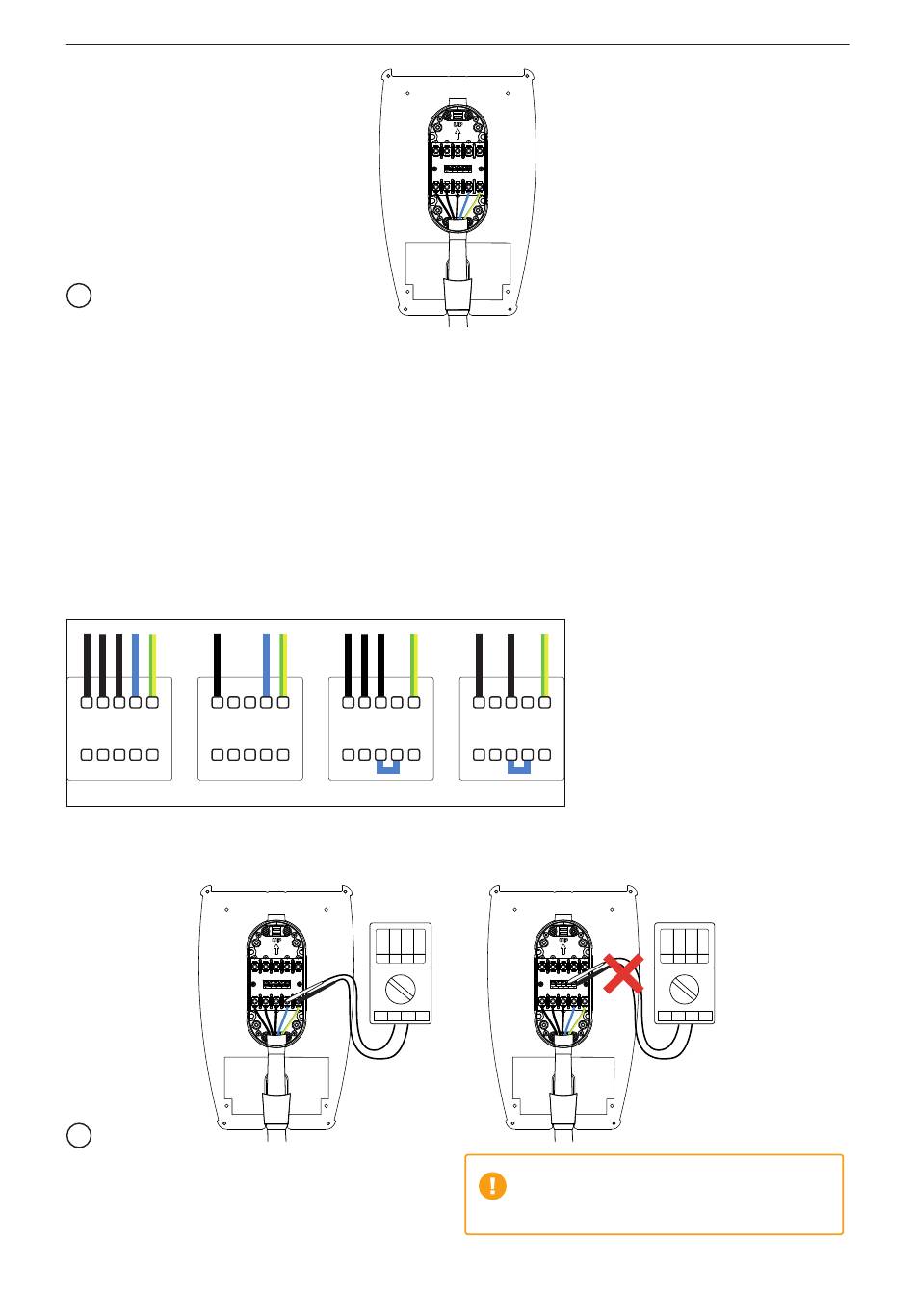

Koble ledningene
Koble ledningene i koblingsboksen i henhold til det
elektriske systemet på stedet. Vises i illustrasjonen under.
Sukkerbitene trekkes til med et moment på 5 Nm.
Hvis du installerer på 3-fas IT-nett, anbefaler vi at
det benyttes 4 leder kabel i tilfelle det installeres
Elektrisk tilkobling
Det er fire mulige tilkoblingsvarianter avhengig av om det brukes trefas eller
énfas, og om det brukes TN-nett, TT-nett eller IT-nett, som vist under eller på
etiketten på bakplaten.
L1 L2 L3 N PE L1
L1 L2 L3 N PE L1 L2
L1 L2 L3 N PE L1 L2
TN 3-fase TN 1-fase
6
Test koblingene
Test koblingene i henhold til den konfigurasjonen
du har valgt.
N PE L1 L2 L3 PE
L3 N PE L1 L2 L3 N PE
L3 N PE L1 L2 L3 N PE
IT 3-fase
23 0 V
en transformator senere for bedre ladeytelse. Da kan
den nøytrale koblingen gjøres i sikringsskapet heller
enn på hver enkelt ladestasjon, slik at det blir enklere
å gjøre fremtidige oppgraderinger.
L1 L3 PE
L1 L2 L3 N PE
L1 L2 L3 N PE
IT 1-fase
Du må ikke blande fasene på ladestasjonene i
installasjonen. Hvis fasene blandes vil ikke fase-
balanseringen i fungere, og sikringene kan ryke.
Norsk
23 0 V
