Caractéristiques Techniques - ZAPTEC Pro Kurzanleitung

3 . Caractéristiques techniques
ZAPTEC Pro est une borne de recharge murale ou sur
colonne à courant alternatif, conforme à la norme CEI
61851-1, EVSE mode 3.

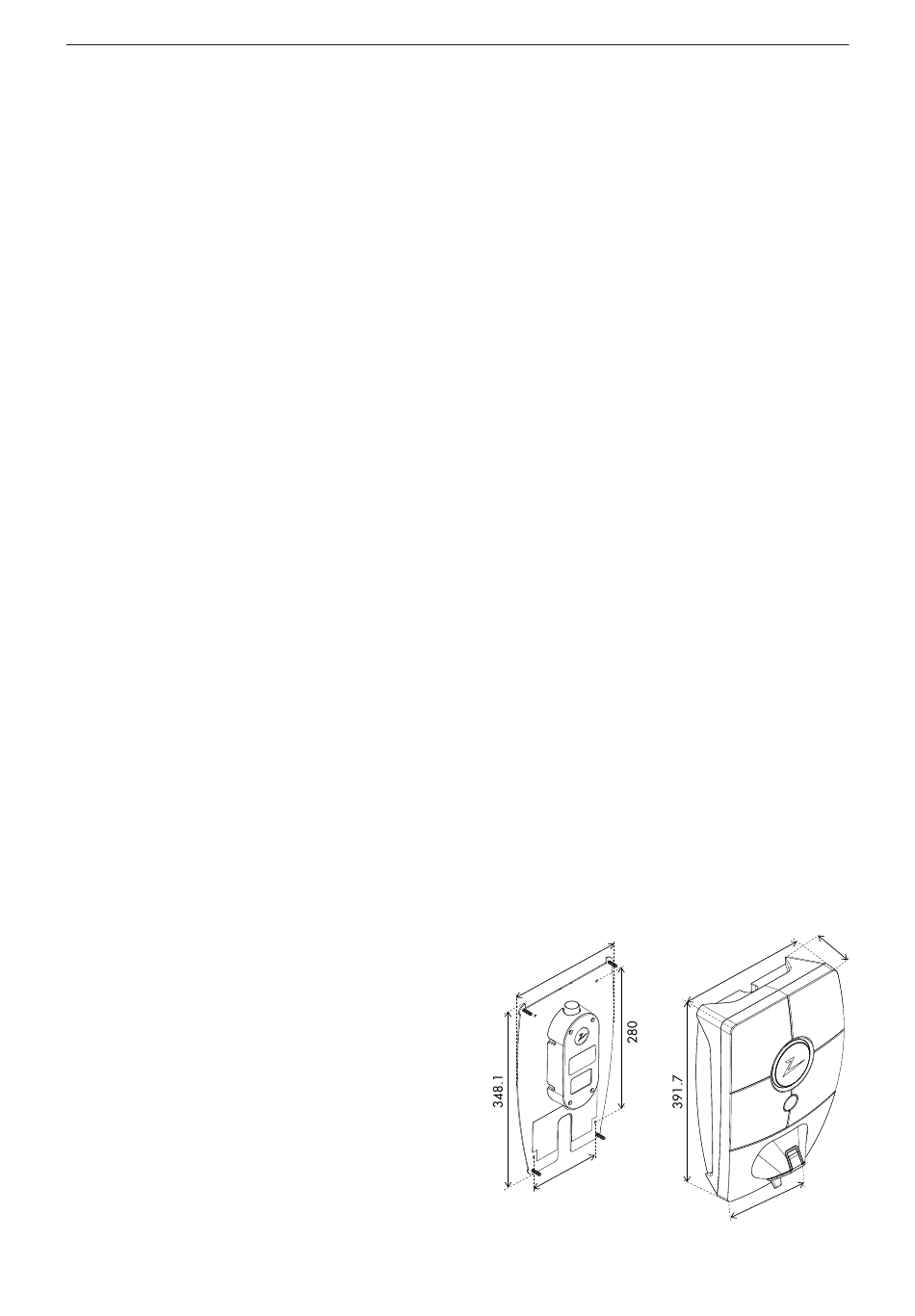

Dimensions et poids
H : 392 mm, L : 258 mm, P : 112 mm
Poids : environ 5 kg (plaque arrière comprise)
Installation / Circuit
Protection de la plaque arrière maximum 63 A
Raccordement de la plaque arrière
Section de câble 2,5-10 mm²
Diamètre de câble 10-20 mm2
Réseau d'installation
TN, IT et TT
Tensions
230VAC ±10%
400VAC ±10%
Puissance de charge maximale
7,36 kW* à 32A monophasé
22 kW à 32A triphasé
5 W en stand-by
Protection contre les surcharges et les courts-
circuits
Disjoncteur de protection de ligne 3 x 40 A type C intégré.
Prise de charge
Prise de type 2 (CEI 62196-2) avec couvercle à fermeture
automatique.
Protection contre les défauts à la terre
Disjoncteur différentiel intégré (RCD) type B.
Le calibrage et l'auto-test sont effectués avant
chaque cycle de charge. Le disjoncteur différentiel est
automatiquement réinitialisé lorsque le câble de charge
est débranché.
Démarrage progressif
Limite le courant de démarrage au début de la recharge.
Compteur électronique intégré
MID testé et calibré.
Protection antivol
Le capot avant du ZAPTEC Pro ne peut être ouvert qu'avec
un outil spécial. Le câble de recharge peut être verrouillé
en permanence sur la borne de recharge.
Équilibre de phase
Selon la puissance disponible, la borne de charge va
sélectionner de manière dynamique le réseau monophasé
ou triphasé dans un système doté d'autres bornes de
recharge ZAPTEC Pro.
Gestion de la charge
La gestion intelligente des bornes de recharge connectées
garantit que la capacité disponible dans le bâtiment et
pour l'infrastructure de recharge peut être utilisée de
manière optimale et que l'installation n'est pas surchargée.
Interface de communication, connexion au réseau
et au cloud
LTE-M1 4G (abonnement requis)
WLAN 2,4 GHz, IEEE 802.11 b/g/n (canaux 1-11)
Courant porteur (CPL) - HomePlug Green PHY®, 10 Mbps
Identification et configuration
Bluetooth basse énergie (BLE 4.1)
Lecteur RFID/NFC
ISO 15118 (CPL pour les futurs services d'interface avec les
véhicules)
Normes et approbations
Conformité à la directive CE sur l'équipement radio
Directive 2014/53/UE et ROHS 2011/65/UE, et
conformément à CEI 61851-1 (TUV SÜD) et CEI 61851-22
Plage de température
–30°C à +50°C
Classe de protection
IP54, utilisations intérieure et extérieure.
IK10, protection contre les chocs
UL94 - 5VB, indice d'inflammabilité
Résistance aux UV
Protection électrique
Classe de protection II (impulsions 4kV CA
et 6kV, isolation)
Catégorie de surtension III (4 kV)
Services d'intégration
Options d'intégration de tiers (API, Webhooks)
OCPP 1.6J
Abonnement messagerie
*32 A est disponible, mais peut être limité par l'état de la
batterie du véhicule et l'augmentation de température à la
borne de recharge.
218.5
140
Française
123.1
258.2
214.5
75
