Fahren Sie die Anlage aus. Dabei müssen beide Gurte unter leichter Spannung
nach oben gehalten werden, damit sie auf der Gurtscheibe aufgewickelt werden
(Vorsicht! Quetschgefahr!) Nach dem Einhängen der Gurte muss die vordere und
hintere Endlage eingestellt werden. Die Endlageneinstellung erfolgt nach der
beiliegenden Anleitung der Motorenhersteller.
Gurt mit Schlaufe einhängen
Gurt mit Schlaufe einhängen
Umlenkrolle
Umlenkrolle
Stütze
Stütze
Gewindestift
Gewindestift
(Transportsicherung)
(Transportsicherung)

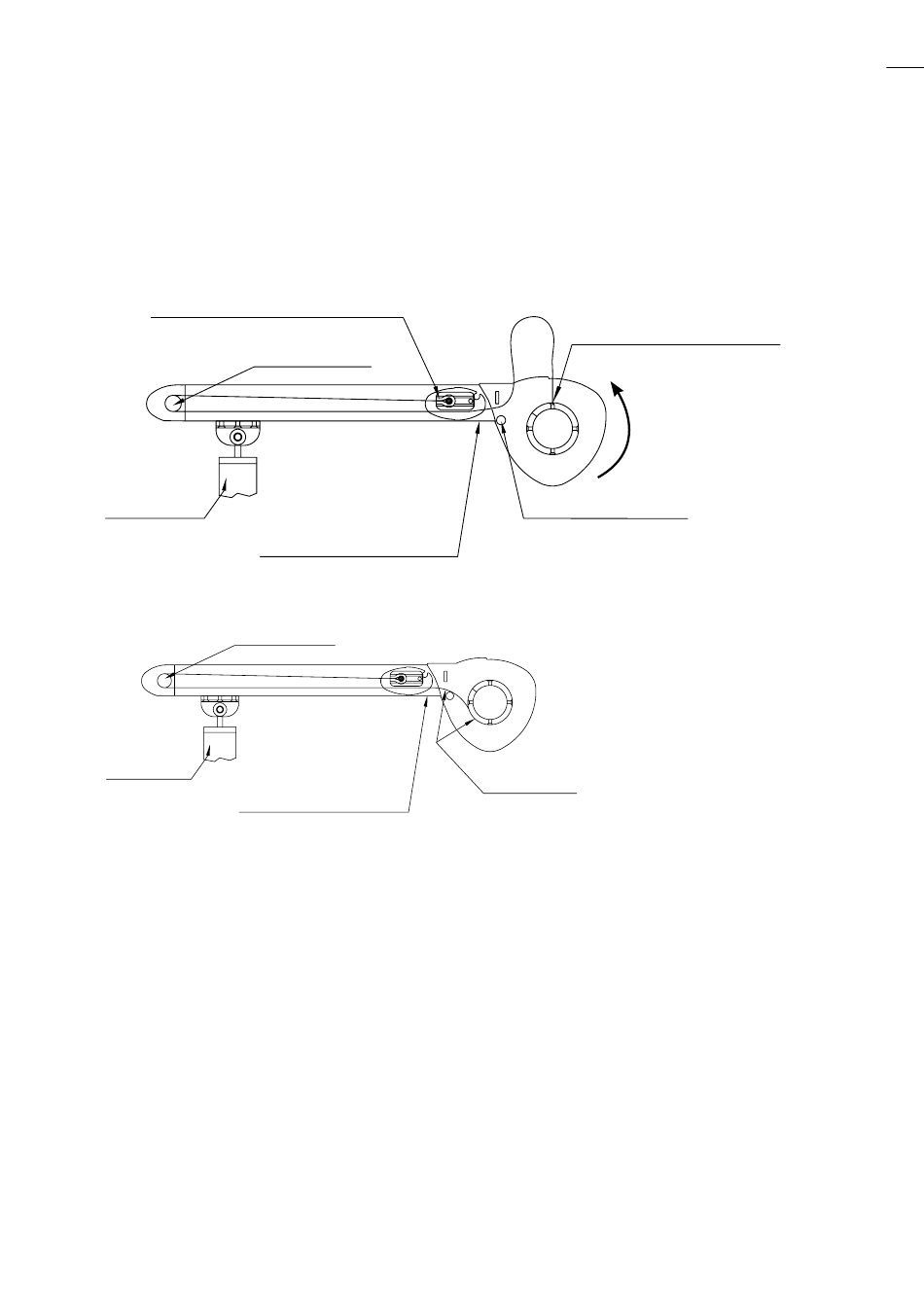

Abb. 33: Gurteinhängung
Umlenkrolle
Umlenkrolle
Stütze
Stütze
Gewindestift
Gewindestift
(Transportsicherung)
(Transportsicherung)
Abb. 34: Gurtführung

Motoreinstellung

Bitte verwenden Sie für den Anschluss und die Einstellung des Motorantriebes
die beiliegenden Anleitungen der Motorenhersteller.
Gurthalter mit Nase in
Gurthalter mit Nase
Gurtscheibe einhängen
in Gurtscheibe einhängen
Drehrichtung
Umlenkrolle
Umlenkrolle
Gurtverlauf
Gurtverlauf
21
Viladora
