Achten Sie darauf, dass ein sicherer Stand der Stütze gewährleistet ist.
Wiederholen Sie die Montage mit der zweiten Stütze.
Achten Sie darauf, dass die Gurte nicht verdreht sind!
Montage der Quertraverse - Ausrichten der Anlage
Richten Sie die Stützen nach der angezeichneten Position aus und ziehen Sie
die Schrauben der Quertraverse an. Die Quertraverse darf nicht unter der Öse
montiert werden!

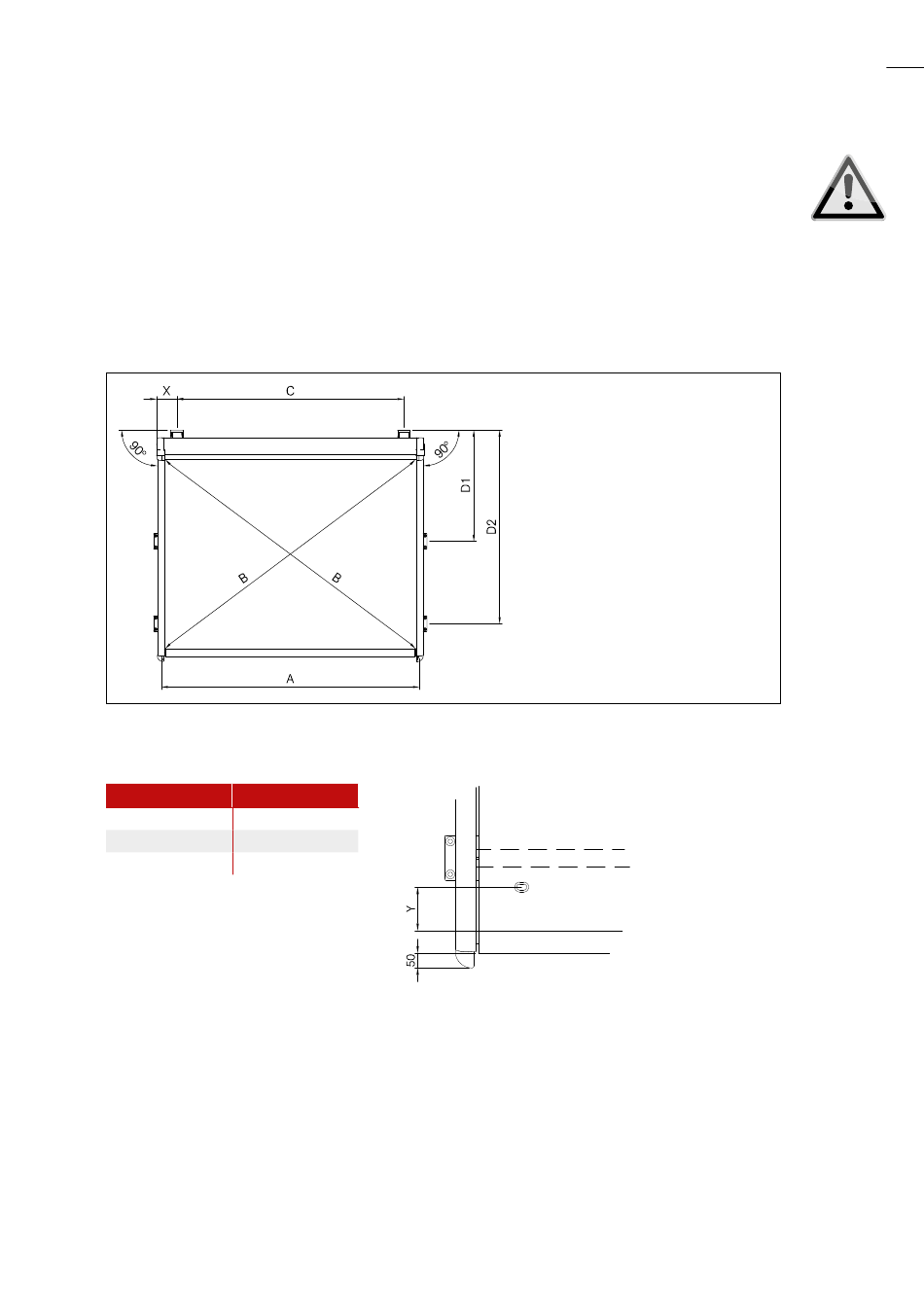

Abb. 20: Ansicht von oben
Ösenabstand Y
bis Auszug in mm
Y Maß
4499
5899
6000*
Überprüfen Sie den Abstand D und die Diagonalmaße B der Stützen sowie die
der Führungsschienen.
Kontrollieren Sie bei unterschiedlichen Stützhöhen die lotrechte Ausrichtung der
Stützen.
Überprüfen Sie, ob der Markisenkasten und Zugbalken waagerecht stehen.
300
360
400
A = Achsmaß / Bestellmaß
B = Diagonale
C = Konsolenabstand
D = Stützenabstand
X = Abstand Mitte Konsole
zu Außenkante
Abb. 21: Detail Wasserablauföse
Die Quertraverse darf nicht unter der Öse
montiert werden!
Nicht bei allen Tuchqualitäten möglich
17
