Montage des Markisenkastens
Markisenkasten auf den Ablageböcken
lagern und auspacken. Lösen Sie
auf der Unterseite die Stiftschrauben
der Führungsschienenstücke. Ziehen
Sie diese an den Lagerschalen des
Markisenkastens ab. Vergewissern Sie
sich, dass in der unteren Nut des Mar-
kisenkastens die Gewindeleisten für
die Wandhaltermontage eingeschoben
sind. Hängen Sie den Markisenkasten
in die Wandkonsolen ein. Schrauben
Sie die mitgelieferten Senkschrauben ISK M6x20 in die Gewindeleisten. Schrau-
ben nicht festziehen, Markisenkasten sollte noch zum Ausrichten verschiebbar
sein.
Montage der Stützen
Bevor die Stützen auf das gewünschte Maß I gesägt werden, sollte das Niveau
des Untergrundes für die Stützen verglichen werden. Ist hier eine Differenz fest-
zustellen, muss diese bei der Ermittlung des Maßes I berücksichtigt werden.
Nachdem die Stützen auf Maß I gebracht wurden, müssen je Stütze an der Un-
terseite vier Gewinde M8 25 mm tief geschnitten werden. Schrauben Sie danach
die Fußplatten mit den mitgelieferten Senkschrauben M8 x 20 an die Unterseite
der Stützen. Die Kopfplatte mit der Aufnahme (Augenschraube) für die Führungs-
schiene ist bereits vormontiert.
Führungsschiene
Senkschraube
M12 x 40

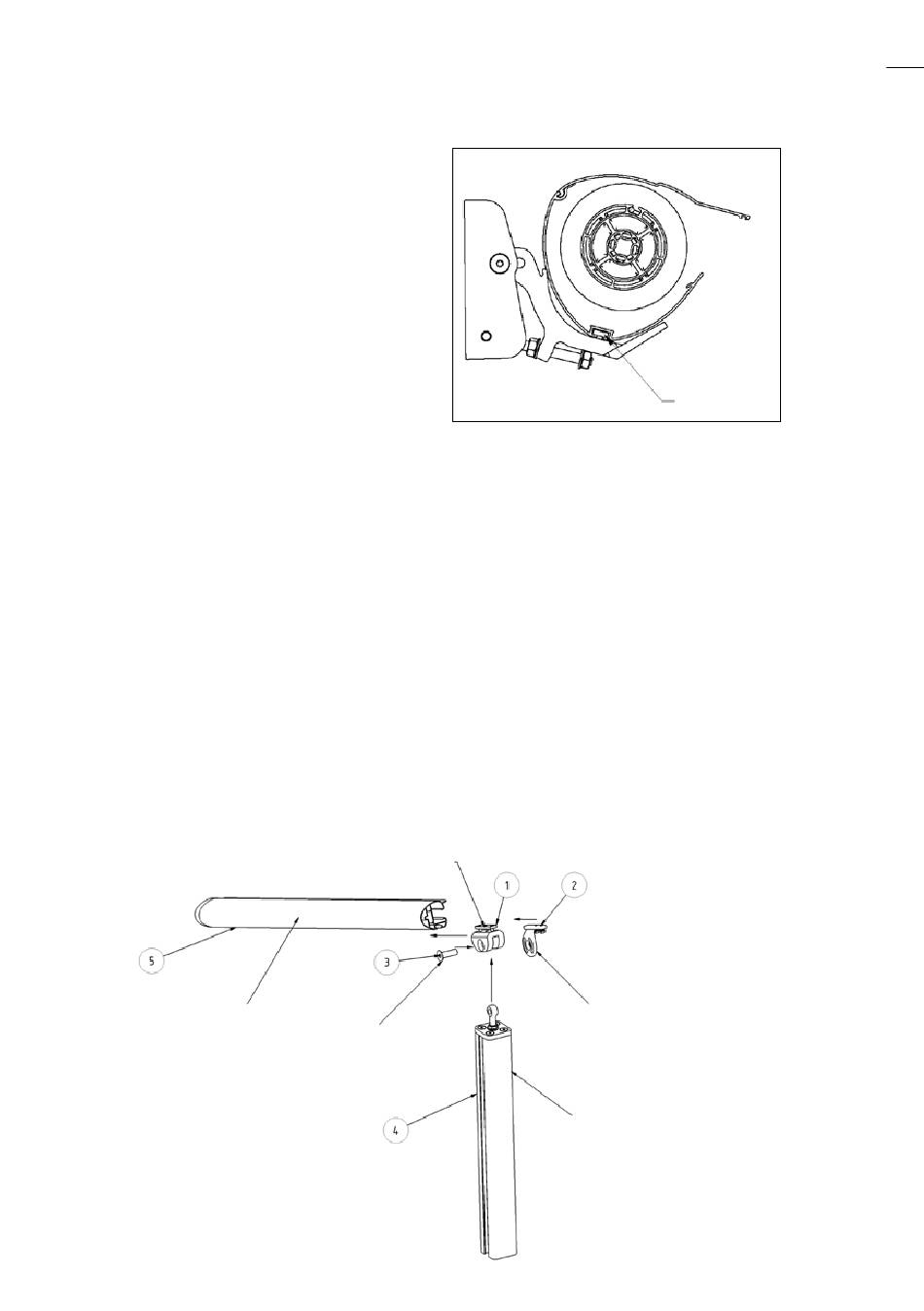

Abb. 17: Montage Führungsschiene und Stützlager
Abb. 16: Gewindeleiste
Stützlager
mit Gewindeleiste
Viladora
Gewindeleiste
Umlenkkopplung
Windlastträger
Stütze
15
