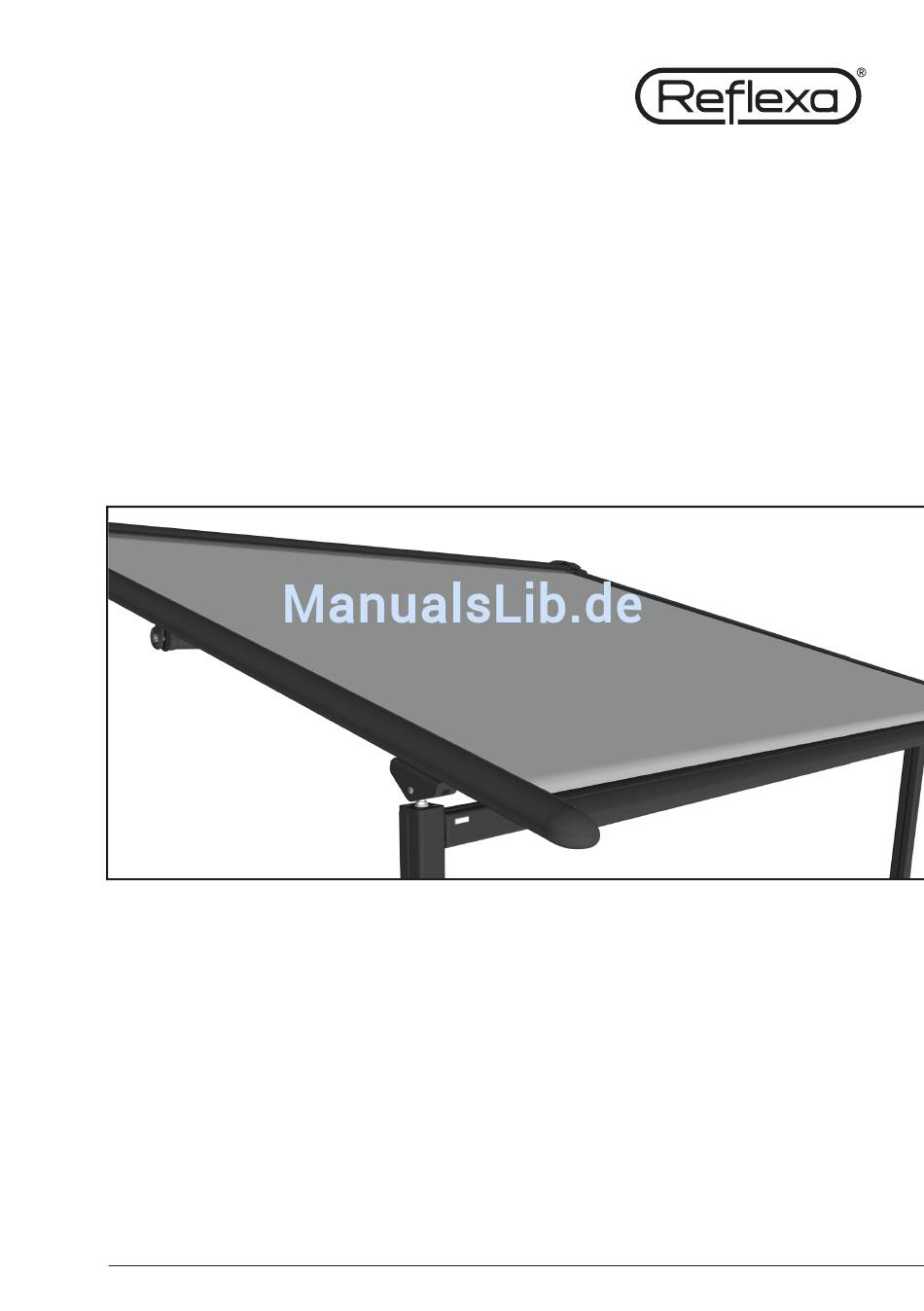

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Montage- und Bedienungsanleitung Pergolamarkise Life Viladora Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung . - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Mon- tageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
Life Viladora Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Umbauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schriftli- cher Genehmigung von Reflexa vor genommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Life Viladora Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
-
Seite 8: Produktspezifische Hinweise
1 Allgemeine Hinweise Hinweise zur Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen. - Seite 9 » Starke Äste schwanken, Regenschirme sind nur schwer zu halten, Telegrafenleitungen pfeifen im Wind. » Geschwindigkeit: 39–49 km/h = 10,8–13,6 m/s Wichtiger Hinweis zur Windklasse 3 Führende Hersteller von Markisen, unter anderem auch Reflexa, haben sich nach reiflicher Überlegung dafür entschieden, die geforderte Windklasse 3 nicht zu berücksichtigen. Begründung:...
-
Seite 10: Installation Und Montage
Installation und Montage Lieferumfang Abbildung: Life Viladora Lieferumfang: 1. Wintergartenmarkise Life Viladora 2. 2 x Stützen (Auslieferzustand 3000 mm) + 1 Querstrebe 3. 2 x Wandkonsolen 4. 2 x Fußplatten 5. 1 x Windlastträger (optional - abhängig von der Größe der Anlage) 6. -
Seite 11: Montagehilfsmittel
Life Viladora Montagehilfsmittel Benötigtes Werkzeug: » ISK-Schlüssel 4/6/8 » Geeignete Steighilfen (Leitern) mit festem Stand » Wasserwage digital (Winkelmesser) » Maßband 12 m » Anschlagwinkel zum Ablängen der » Akkuschrauber Stützen » Elektrische Säge » 2 Ablageböcke » Gewindebohrer M8 »... -
Seite 12: Montage Der Anlage
2 Installation und Montage Vor Beginn der Montage ist zu prüfen, ob die gelieferte Ware in Art und Anzahl mit der Bestellung übereinstimmt und ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenen Befestigungs untergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. - Seite 13 Life Viladora Montagepunkte anzeichnen Zeichnen Sie ausgehend von dem Abstandsmaß X mittig die Position der Wand- konsolen mit dem Maß C und der Höhe F (Unterkante Konsole) an die Wand an. Projizieren Sie mittig das Achsmaß A und den Abstand E für die Position der Stützen auf den Untergrund und zeichnen Sie die Fußplatten an.
- Seite 14 2 Installation und Montage Montage der Wandkonsolen Überprüfen Sie die Wandkonsole auf den eingestellten Neigungswinkel W. Stel- len Sie gegebenenfalls den Winkel der Wandkonsole nach. Beachten Sie bitte die Bohrungen 1+2, die Gradzahlen können individuell angepasst werden. Die Wandkonsolen mit für den Untergrund geeigneten Befestigungsmaterialien montieren.
- Seite 15 Life Viladora Montage des Markisenkastens Markisenkasten auf den Ablageböcken lagern und auspacken. Lösen Sie auf der Unterseite die Stiftschrauben der Führungsschienenstücke. Ziehen Sie diese an den Lagerschalen des Markisenkastens ab. Vergewissern Sie sich, dass in der unteren Nut des Markisenkastens die Gewindeleisten für die Wandhaltermon- tage eingeschoben sind.
- Seite 16 2 Installation und Montage Montage der Stützen Bevor die Stützen auf das gewünschte Maß I gesägt werden, sollte das Niveau des Untergrunds für die Stützen verglichen werden. Ist hier eine Differenz festzu- stellen, muss diese bei der Ermittlung des Maßes I berücksichtigt werden. Nachdem die Stützen auf Maß...
- Seite 17 Life Viladora dabei nach außen). Der Windlastträger wird später mittig zwischen dem Stützla- ger und dem Markisenkasten positioniert. Anschließend befestigen Sie die vormontierte Stütze (Pos. 4) mit der Senk- schraube M12x40 (Pos. 3) am Stützlager. Wiederholen Sie das Ganze mit der anderen Führungsschiene.
- Seite 18 2 Installation und Montage Ziehen Sie die Stiftschraube mit Innensechskant an der Lagerschale des Marki- senkastens zur Befestigung der Führungsschiene von unten fest. Gurt fixieren Drehrichtungen „Tuch einfahren“ 9 Umdrehungen Vorspannung Drehrichtung Achten Sie darauf, dass ein sicherer Stand der Stütze gewährleistet ist. Wiederholen Sie die Montage mit der zweiten Stütze.
- Seite 19 Life Viladora Montage der Querstrebe - Ausrichten der Anlage Richten Sie die Stützen nach der angezeichneten Position aus und ziehen Sie die Schrauben der Querstrebe an. Überprüfen Sie den Abstand E und die Diagonalmaße D der Stützen sowie die Diagonalen B der Führungsschienen.
- Seite 20 2 Installation und Montage Befestigung der Fußplatten Wenn die Stützen ausgerichtet sind, projizieren Sie die Befestigungspunkte der Fußplatten auf den Untergrund. Befestigen Sie die Fußplatten mit Befestigungsmitteln, die für den Untergrund geeignet sind. Kontrolle der Verschraubungen Kontrollieren Sie alle Schraubenverbindungen und ziehen Sie diese gegebenen- falls fest.
- Seite 21 Life Viladora Jetzt hängen Sie die Lasche des Gurthalters in die Aussparung der Gurtschei- be ein. Sollte die Aussparung in der Gurtscheibe von oben nicht sichtbar sein, fahren Sie den Antrieb solange in Vorspannungsrichtung, bis die Aussparung sichtbar ist. Gurt Gurteinhängung...
-
Seite 22: Motoreinstellung
2 Installation und Montage Nach dem Einhängen der Gurte, muss die vordere und hintere Endlage einge- stellt werden. Die Endlageneinstellung erfolgt nach der beiliegenden Anleitung der Motorenhersteller. Umlenkrolle Stütze Gewindestift Gurtverlauf (Transportsicherung) Motoreinstellung Bitte verwenden Sie für den Anschluss und die Einstellung des Motorantriebes die beiliegenden Anleitungen der Motorenhersteller. - Seite 23 Life Viladora Federkrafteinstellung » Ist keine Spannung auf dem Tuch vorhanden (z.B. nach Demontage der gesamten Anlage), so muss die Federkraft neu eingestellt werden. » Zuerst die Anlage in die Grundposition fahren. (Der Zugbalken muss im geschlossenen Zustand von Hand unter leichtem Widerstand, in Ausfall- richtung, herausziehbar sein, die Gurte sind ausgehängt!)
-
Seite 24: Motorwechsel
2 Installation und Montage Motorwechsel Motordaten Für die Nachlieferung eines Ersatzmotors werden folgende Daten benötigt: » Baujahr der Markise » Markisenbreite » Auszug der Markise Austausch des Motors 1. Die Abziehkappen und Seitenkappen müssen entfernt werden. Danach können die obere Blende, die Lagerschalendeckel und die Blendenbügel abgeschraubt werden. -
Seite 25: Tuchwechsel
Life Viladora Tuchwechsel Vorbereitung Entfernen Sie das alte Mar kisentuch inkl. dem alten Keder von der Tuchwelle. Achten Sie bitte darauf, dass die Kedernut der Tuchwelle sauber ist und keine Fremdkörper (Keder-, Tuchreste, Schmutz, etc.) enthält, die ein Eindrücken des Kedersaums blockieren bzw. -
Seite 26: Funktionskontrolle
3 Nach der Montage Funktionskontrolle Mit einer professionellen Funktionskontrolle runden Sie Ihre Montage ab und stellen sicher, dass der Kunde lange an den von Ihnen verbauten Produkten Freude haben wird. » Überprüfen Sie den festen Sitz der Markise in den Konsolen und ob alle Schrauben in den Konsolen ausreichend angezogen wurden. -
Seite 27: Nach Der Montage
Life Viladora Nach der Montage Betriebsempfehlung Sie erhalten mit der Life Viladora die größtmögliche Sicherheit, die Ihnen eine Pergolamarkise in Bezug auf Wind- und Regensicherheit bieten kann. Beim Betrieb der Life Viladora Pergolamarkise sollten dennoch folgende Dinge beachtet werden, um unnötige Unfälle und Beschädigungen zu verhindern: »... -
Seite 28: Einweisung Funktionsweise
3 Nach der Montage Einweisung Funktionsweise Der Fachhändler und/oder der ausführende Montagebetrieb hat das beiliegende Übergabeprotokoll auszufüllen. Es muss vom ausführenden Monteur, als auch vom Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Schadensfall dem Hersteller auf Verlangen vorzulegen. Sollte kein ausgefülltes Übergabeprotokoll vorzuweisen sein, wird das Produkt in Windklasse 0 eingestuft. -
Seite 29: Bedienung Der Markise
Life Viladora Bedienung der Markise Allgemeines zu Motorantrieben Die verwendeten Motoren sind mit einem Thermoschutzschalter ausgestattet. Nach einer Einschaltdauer von ca. 4 Minuten schaltet der Motor zum Schutz vor Überhitzung ab. Nach einer Abkühlphase (je nach Tuchumwicklung und Außen- temperatur) von ca. 15–25 Minuten schaltet sich der Motor selbstständig wieder funktionsbereit. - Seite 30 4 Wartung und Pflege 1. Nutzung bei Regen Ist die Neigung der Markise geringer als 25% = 14° gemessen von der Waagerechten, so wird der sichere Ablauf nicht gewährleistet. 2. Nutzung bei Schnee und Eis Die Markise darf bei Schneefall oder Frostgefahr nicht ausgefahren werden. Es besteht die Gefahr, dass die Mar kise beschädigt wird oder abstürzt.
-
Seite 31: Wartung Und Pflege
Wartungsintervalle sind zu beachten. Grundsätzlich sollten Störungen an einer Pergolamarkise durch einen Reflexa - Servicepartner beseitigt werden. Es empfiehlt sich, einmal im Jahr (alle 12 Monate) eine komplette Durchsicht und Instandsetzung der Markise durch den Fachhändler durchführen zu lassen. -
Seite 32: Ersatzteile / Reparatur
Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 33: Problembehebung
Life Viladora Problembehebung Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig beseitigt wer- den! Andere Probleme müssen von einem Fachbetrieb beseitigt werden! Problem Mögliche Ursachen Behebung Motorwechsel Motor funktioniert nicht Motor ist defekt (nur durch Fachbetrieb) neues Verklemmen gem. Motor bauseitig falsch ange-... -
Seite 34: Konformitätserklärung
Diese Erklärung verliert Ihre Gültigkeit bei nicht bestimmungsgemäßer Verwendung und bei Änderungen der Anlage bzw. Produktes, die nicht mit dem Hersteller abgesprochen wurden. Produkt Reflexa Wintergarten-Markisen Product Reflexa winter garden awnings Life, LifePlus, LifeFlex, LifeSmall, LifeViladora Type Life, LifePlus, LifeFlex, LifeSmall, LifeViladora Verwendungszweck... -
Seite 35: Leistungserklärung
Life Viladora Leistungserklärung... -
Seite 36: Übergabeprotokoll
5 Übergabe 5 Übergabe Übergabeprotokoll Übergabeprotokoll Reflexa-Produkte Auftragsnummer 1. Kunde 2. Montageunternehmen Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Telefon Telefon 3. Monteur Die Montage erfolgte durch: Name, Vorname REFLEXA-WERKE Silbermannstraße 29 08224 999-0 www.reflexa.de Albrecht GmbH... - Seite 37 Life Viladora 4. Montierte Reflexa-Produkte: Raffstore-Typ: Rollladen-Typ: Schrägverschattung-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung. Insektenschutz-Typ: Plissee-Typ: Innenjalousie-Typ: Sonstige Produkte: Die Produkte sind ohne Mängel montiert und betriebsbereit. Sonstiges: Dem Kunde wurde das/die oben genannten Produkt/e in seiner Funktionsweise ausführlich erklärt und vorgeführt.
- Seite 38 Notizen:...
- Seite 39 Life Viladora Notizen:...
- Seite 40 Reflexa – Sonnenschutz in Perfektion. Ihr Reflexa-Fachhändler:...
