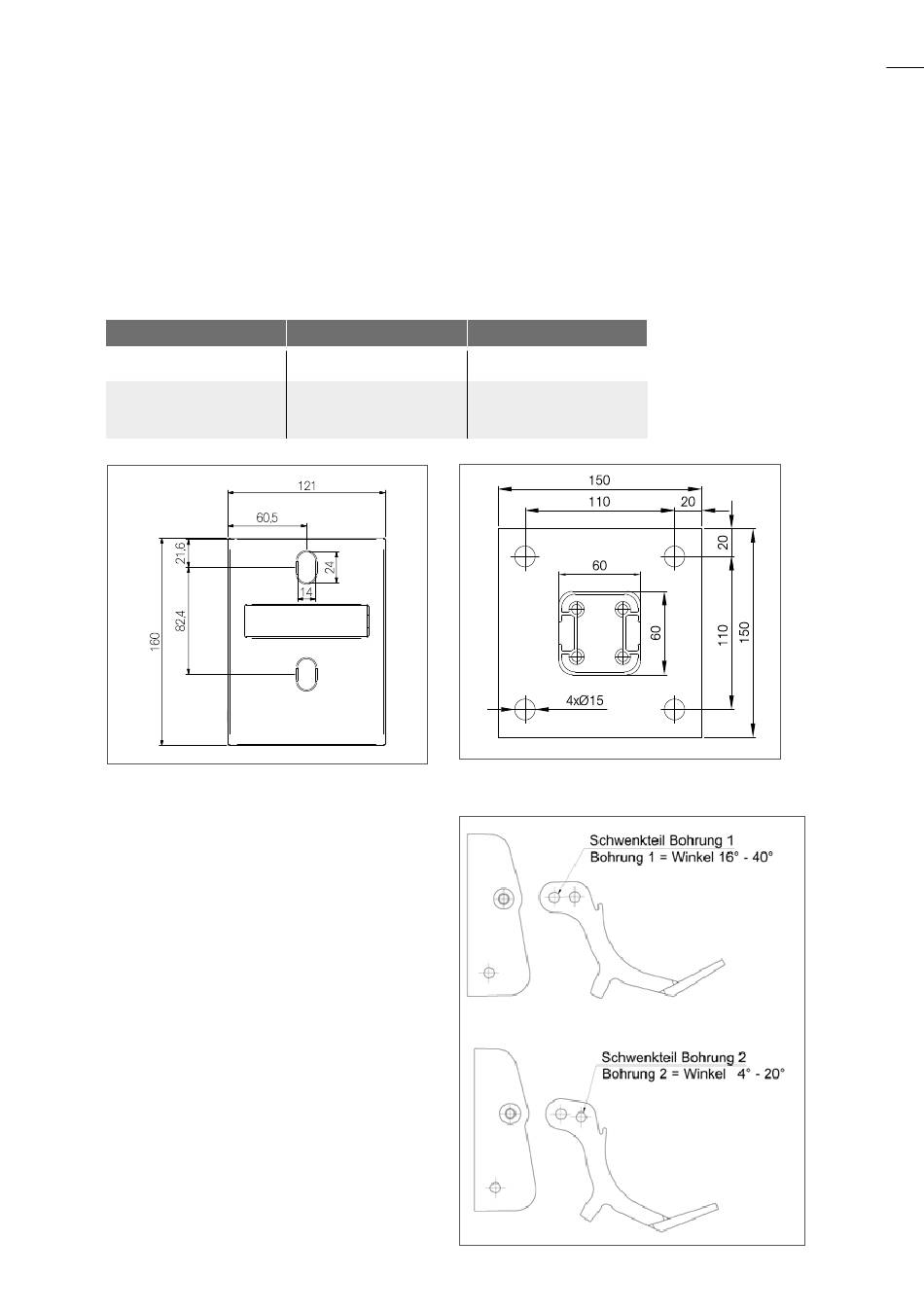

Montagepunkte anzeichnen
Zeichnen Sie ausgehend von dem Abstandsmaß X mittig die Position der Wand-
konsolen mit dem Maß C und der Höhe F (Unterkante Konsole) an die Wand
an. Projizieren Sie mittig das Achsmaß A und den Abstand E für die Position der
Stützen auf den Untergrund und zeichnen Sie die Fußplatten an.
Position Wandkonsole Maß X
min.
max.
Abb. 6: Wandkonsole
Montage der Wandkonsolen
Überprüfen Sie die Wandkonsole auf
den eingestellten Neigungswinkel W.
Stellen Sie gegebenenfalls den Winkel
der Wandkonsole nach. Beachten Sie
bitte die Bohrungen 1+2, die Grad-
zahlen können individuell angepasst
werden.
Die Wandkonsolen mit für den Unter-
grund geeigneten Befestigungsmateri-
alien montieren.
Breite
–
bis 4000 mm
4001 – 6000 mm
Abb. 7: Fußplatte
Abb. 8: Wandhalter Viladora
X-Maß
150 mm
300 mm
400 mm
13
Viladora
