2 Installation und Montage
Kabelverlegung
Um zu verhindern das Wasser in den Antrieb läuft, sollte das Anschlusskabel in
einer Schlaufe nach unten verlegt werden.

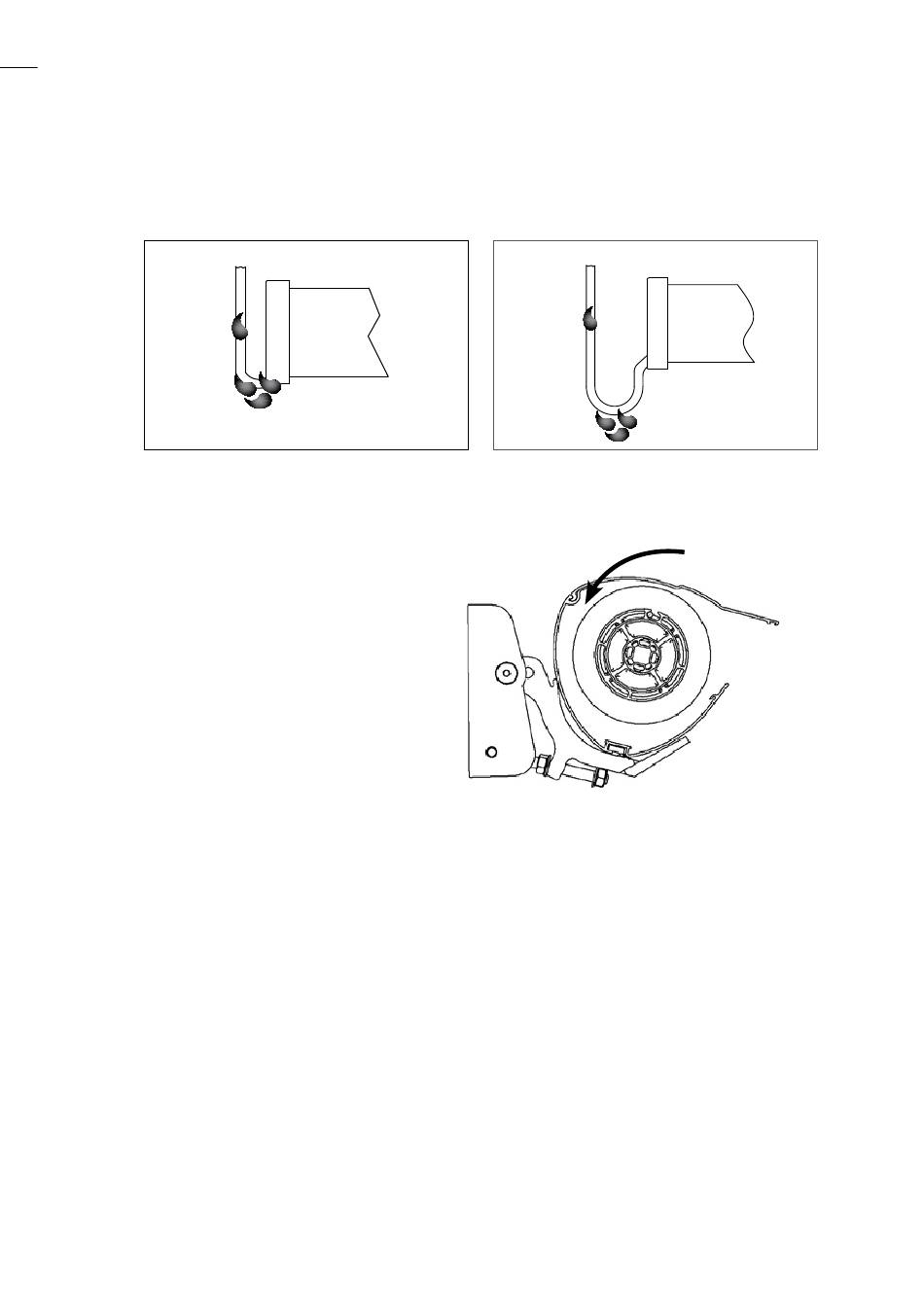

Abb. 35: falsche Motorkabelführung
Federkrafteinstellung
» Ist keine Spannung auf dem
Tuch vorhanden (z.B. nach
Demontage der gesamten
Anlage), so muss die Federkraft
neu eingestellt werden.
» Zuerst die Anlage in die Grund-
position fahren. (Der Zugbalken
muss im geschlossenen Zu-
stand von Hand unter leichtem
Widerstand, in Ausfall-richtung,
herausziehbar sein, die Gurte
sind ausgehängt!)
» Dann den Motor neun Umdrehungen nach hinten laufen lassen.
» Anschließend wird der Gurt an den Aussparungen der Gurtscheibe einge-
hängt und in Ausfahrrichtung auf die Gurtscheibe aufgewickelt.
» Im Anschluss müssen die Endlagen der Anlage neu eingestellt werden.
Oben und unten immer feste Endlagen einstellen.
Drehmomentabschaltung ist nicht zulässig! Die Anlage wird bei Drehmo-
mentabschaltung beschädigt!
» Die Endlageneinstellung erfolgt nach der beiliegenden Anleitung der
Motorenhersteller.
Abb. 36: richtige Motorkabelführung
Abb. 37: Vorspannrichtung - Drehrichtung
Drehrichtung
