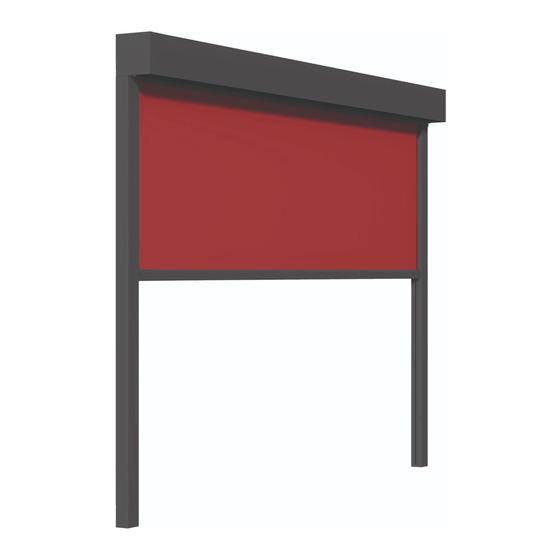

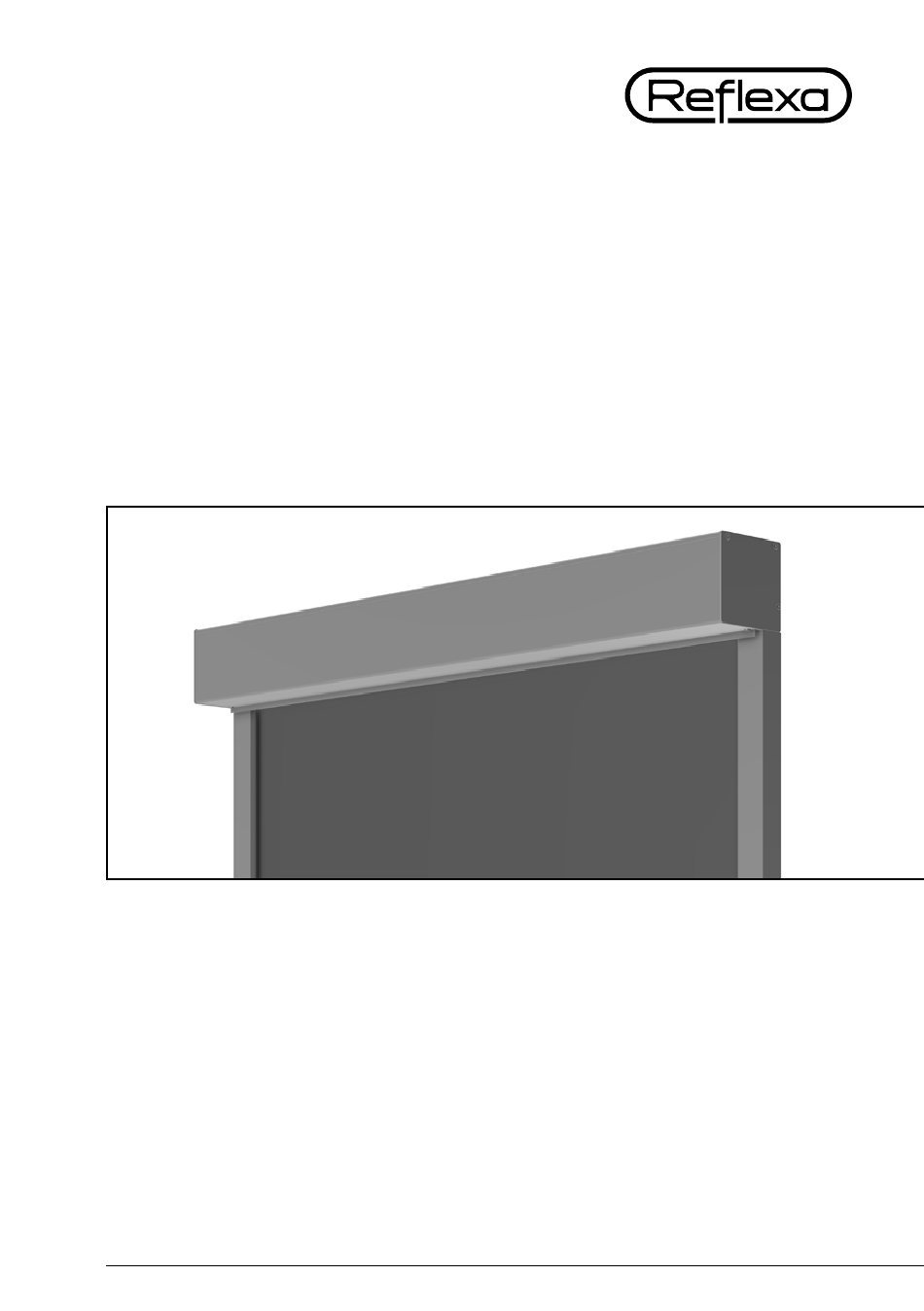

- Seite 1 Raffstore /Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Terrassendach Montage- und Bedienungsanleitung Senkrechtmarkise ZipMa Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Montageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
Senkrechtmarkise ZipMa Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Um- bauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schriftlicher Genehmigung von Reflexa vorgenommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Senkrechtmarkise ZipMa Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
-
Seite 8: Windgrenzwerte
1 Allgemeine Hinweise Windgrenzwerte Informationen zu Windklassen Windwiderstandsklasse 0: Die Windklasse 0 entspricht (nach DIN EN 13561) entweder einer nicht geforderten oder nicht gemessenen Leistung oder einem Produkt, das die Anforderungen der Klasse 1 nicht erfüllt. » Die Markise darf bei mäßigem Wind (Windstärke 4) nicht genutzt werden. Windwiderstandsklasse 1: Die Markise darf bis maximal Windstärke 4 ausgefahren bleiben. -
Seite 9: Installation Und Montage
Senkrechtmarkise ZipMa Installation und Montage Lieferumfang Abb. 1: ZipMa Lieferumfang: » 1 x Senkrechtmarkise Typ ZipMa » 2 x Führungsschienen mit Führungsschienenkeder und Deckschale » 1 x Markisentuch inkl. Zip-Keder » 1 x Montage- und Bedienungsanleitung » 1 x Übergabeprotokoll »... -
Seite 10: Montagehilfsmittel
Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenen Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beein- trächtigen, so darf die Montage nicht durchgeführt werden. Montagesituation Wand/Decke (Beispiele Seitenansicht) ZipMa 95 Q ZipMa 95 R ZipMa 95 S Abb. 2: Wandmontage Abb. 3: Wandmontage Abb. - Seite 11 Senkrechtmarkise ZipMa ZipMa 105 Q ZipMa 105 R ZipMa 105 S Abb. 5: Deckenmontage Abb. 7: mit tiefer Führungsschiene Abb. 6: Wandmontage und Kastenabschlusswinkel ZipMa 125 Q ZipMa 125 R ZipMa 125 S Abb. 9: Wandmontage Abb. 10: mit tiefer Führungs- Abb.
-
Seite 12: Montage
2 Installation und Montage Montage Abstandsschema Haltewinkel ZipMa 105 / ZipMa 125 Abb. 14: Position der Haltewinkel Abb. 15: Deckenwinkel Abb. 16: Haltewinkel Abb. 17: Haltewinkel, Abb. 18: Deckenwinkel, Schnitt Schnitt Anlagenbreite Maß A bis 2000 mm 150 – 300 2001 –... - Seite 13 Senkrechtmarkise ZipMa Standard Führungsschiene Einputzbare Führungsschiene Abb. 19: Wand-/Nischenmontage Abb. 20: Wand-/Nischenmontage Führungsschiene 38 x 35 mm Putz-Führungsschiene 38 x 35 mm Tiefe Führungsschiene, 59 mm Abb. 21: Wand-/Nischenmontage Führungsschiene 38 x 59 mm Aufbau Führungsschiene Kedereinsatz Grundprofil Moosgummistreifen Deckschale...
-
Seite 14: Befestigung Der Führungsschienen/Haltewinkel An Der Wand/Nische
2 Installation und Montage Abstandshalter Draufsicht Abb. 23: Einzel- Abb. 24: Kombination Abb. 25: Abstands- Abb. 26: Abstands- führungsschiene halter Typ A halter Typ B Abstandshalter Typ Maß X Anlagenhöhe Abstandshalter/FS A1, B1 34 – 50 mm bis 2000 mm 2 Stück A2, B2 51–... - Seite 15 Senkrechtmarkise ZipMa Montage Führungsschienen und Haltewinkel Für eine einwandfreie Funktion des Produktes ist es unbedingt notwendig, dass die Montagepunkte der Anlage (Führungsschienen und Haltewinkel) exakt ange- zeichnet werden. Die Befestigungsbohrungen müssen genau ausgeführt und die Anlage muss sauber und gerade montiert werden. Die Führungsschienen und der Kasten müssen exakt lot- und waagerecht ausgerichtet werden, ansonsten ist...
-
Seite 16: Wandmontage
2 Installation und Montage Montage Kassette und Führungsschienen Für diesen Vorgang werden mindestens zwei Personen benötigt. Wandmontage Abb. 29: Position der Haltewinkel 1. Das Führungsschienengrundprofil auf die Zapfen der Lagerschalen links und rechts von der Kassette aufschieben. Abb. 30: Lagerschalen aufschieben Abb. - Seite 17 Spannungen an der Führungsschiene auftreten. Unterlegen Sie die Führungsschienen bei Bedarf. Wird die ZipMa QRU verputzt, muss der Kasten zusätzlich nach hinten durch die Kastenblende befestigt werden. Zur Kastenbefestigung, oder zum Motorwechsel, kann die Tuchwelle entnom- men werden.
-
Seite 18: Funktionskontrolle
3 Nach der Montage 7. Das PVC-Kederprofil in das Grundprofil mit der abgeschräg- ten Seite nach oben einschieben. abgeschrägte Seite des Kederprofils Dabei muss die Schräge an der Einlage nach außen zeigen (siehe Abbildung rechts). Achten Sie auf korrektes Einfädeln des Zip-Reiß- verschlusses in das Kederprofil. -
Seite 19: Nach Der Montage
Senkrechtmarkise ZipMa Nach Kenntnis der örtlichen Gegebenheiten und erfolgter Montage erklärt das Montageunternehmen dem Nutzer, ob die vom Hersteller angegebene Wind- widerstandsklasse im montierten Zustand erreicht wurde. Wenn nicht, muss das Montageunternehmen die tatsächlich erreichte Wind- widerstandklasse dokumentieren. Automatische Steuerungen sind auf diesen Wert einzustellen. -
Seite 20: Bedienung Der Markise
3 Nach der Montage Bedienung der Markise Allgemeines zu Motorantrieben Die verwendeten Motoren sind mit einem Thermoschutzschalter ausgestattet. Nach einer Einschaltdauer von ca. 4 Minuten schaltet der Motor zum Schutz vor Überhitzung ab. Nach einer Abkühlphase (je nach Tuchumwicklung und Außen- temperatur) von ca. -
Seite 21: Sicherheit (Ce-Konformität)
Senkrechtmarkise ZipMa 1. Nutzung bei Schnee und Eis Die Markise darf bei Schneefall oder Frostgefahr nicht ausgefahren werden. Die Bedienung bei Frost kann das Produkt beschädigen. Eine Automatiksteuerung muss unbedingt bei Frostgefahr ausgeschaltet werden. 2. Hindernisse Im Fahrweg der Markise dürfen sich keine Hindernisse befinden. Es besteht Quetschgefahr. -
Seite 22: Wartung Und Pflege
Anlage regelmäßig geprüft und gewartet wird. Die Wartungsvor- schriften und Wartungsintervalle sind zu beachten. Grundsätzlich sollten Störungen an einer Markise durch einen Reflexa- Servicepartner beseitigt werden. Es empfiehlt sich, einmal im Jahr (alle 12 Monate) eine komplette Durchsicht und Instandsetzung der Markise durch den Fachhändler durchführen zu lassen. - Seite 23 Senkrechtmarkise ZipMa Pflege Markisentuch Acryl, Polyester, Screen » Groben Staub und Schmutz vom Tuch entfernt man am besten mit einer Bürste. Kleine Verunreinigungen können mit einem farblosen Radiergummi entfernt oder trocken ausgebürstet werden. » Allgemeine Verschmutzungen oder auch leichte Flecken werden mit Hilfe einer ca.
-
Seite 24: Ersatzteile/Reparatur
Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 25: Anhang
Senkrechtmarkise ZipMa Anhang Konformitätserklärung Konformitätserklärung Declaration of conformity Die Leistung des untenstehenden Produkts entspricht der erklärten Leistung. Für die Erstellung der Konformitätserklärung im Einklang mit der Verordnung (EU) Nr. 305 / 2011 ist allein der untengenannte Hersteller verantwortlich. Diese Erklärung verliert ihre Gültigkeit bei nicht bestimmungsgemäßer Verwendung und bei Änderungen der Anlage bzw. -
Seite 26: 26 5 Anhang
Markise zur Verwendung im Außenbereich Verwendungszweck nach DIN EN 13561:2004 + A1:2008 Intended purpose awning for outdoor use intended use according DIN EN 13561:2004 + A1:2008 Hersteller REFLEXA-WERKE Albrecht GmbH Silbermannstraße 29 Manufacturer 89364 Rettenbach Deutschland Tel.: +49 (0) 8224 999-0 System zur Bewertung und Überprüfung... - Seite 27 5,5 m 1,5 m 2,5 m 3,5 m 4, m 4,5 m Prüfbedingungen • Führung: alle verfügbaren Führungsschienen des ZipMa Systems • Endleiste: alle verfügbaren Endleisten des ZipMa Systems Klassen Nominaler < 40 40 – < 70 70 – < 110 110 –...
-
Seite 28: Übergabeprotokoll
5 Anhang Übergabeprotokoll Übergabeprotokoll Reflexa-Produkte Auftragsnummer 1. Kunde 2. Montageunternehmen Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Telefon Telefon 3. Monteur Die Montage erfolgte durch: Name, Vorname REFLEXA-WERKE Silbermannstraße 29 08224 999-0 www.reflexa.de Albrecht GmbH 89364 Rettenbach Fax 08224 999-222 info@reflexa.de... - Seite 29 Senkrechtmarkise ZipMa 4. Montierte Reflexa-Produkte Raffstore-Typ: Rollladen-Typ: Schrägverschattung-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung. Insektenschutz-Typ: Plissee-Typ: Innenjalousie-Typ: Sonstige Produkte: Die Produkte sind ohne Mängel montiert und betriebsbereit. Sonstiges: Dem Kunde wurde das/die oben genannten Produkt/e in seiner Funktionsweise ausführlich erklärt und vorgeführt.
- Seite 30 5 Anhang Notizen...
- Seite 31 Senkrechtmarkise ZipMa Notizen...
-
