Reflexa Life Viladora Kurzanleitung

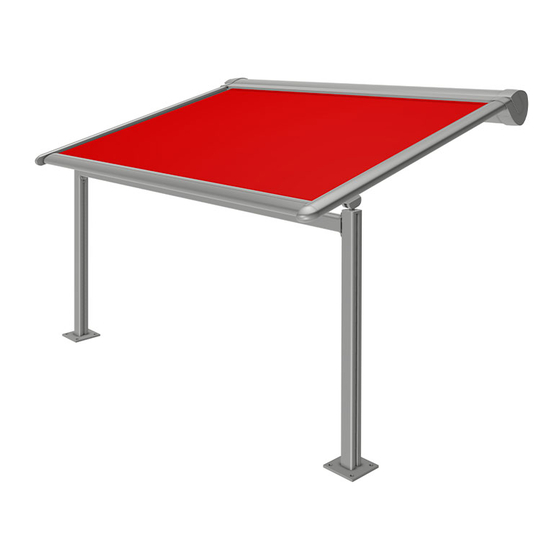

Wintergartenmarkise Life / Life Viladora
Anleitung Gurtaustausch
Abb. 1
Abb. 3
Abb. 5
Abb. 6.1
Abb. 8
Abb. 10
REFLEXA-WERKE
Albrecht GmbH
Abb. 2
Abb. 4
Abb. 6
Abb. 7
Abb. 9
Abb. 11
Silbermannstraße 29
89364 Rettenbach

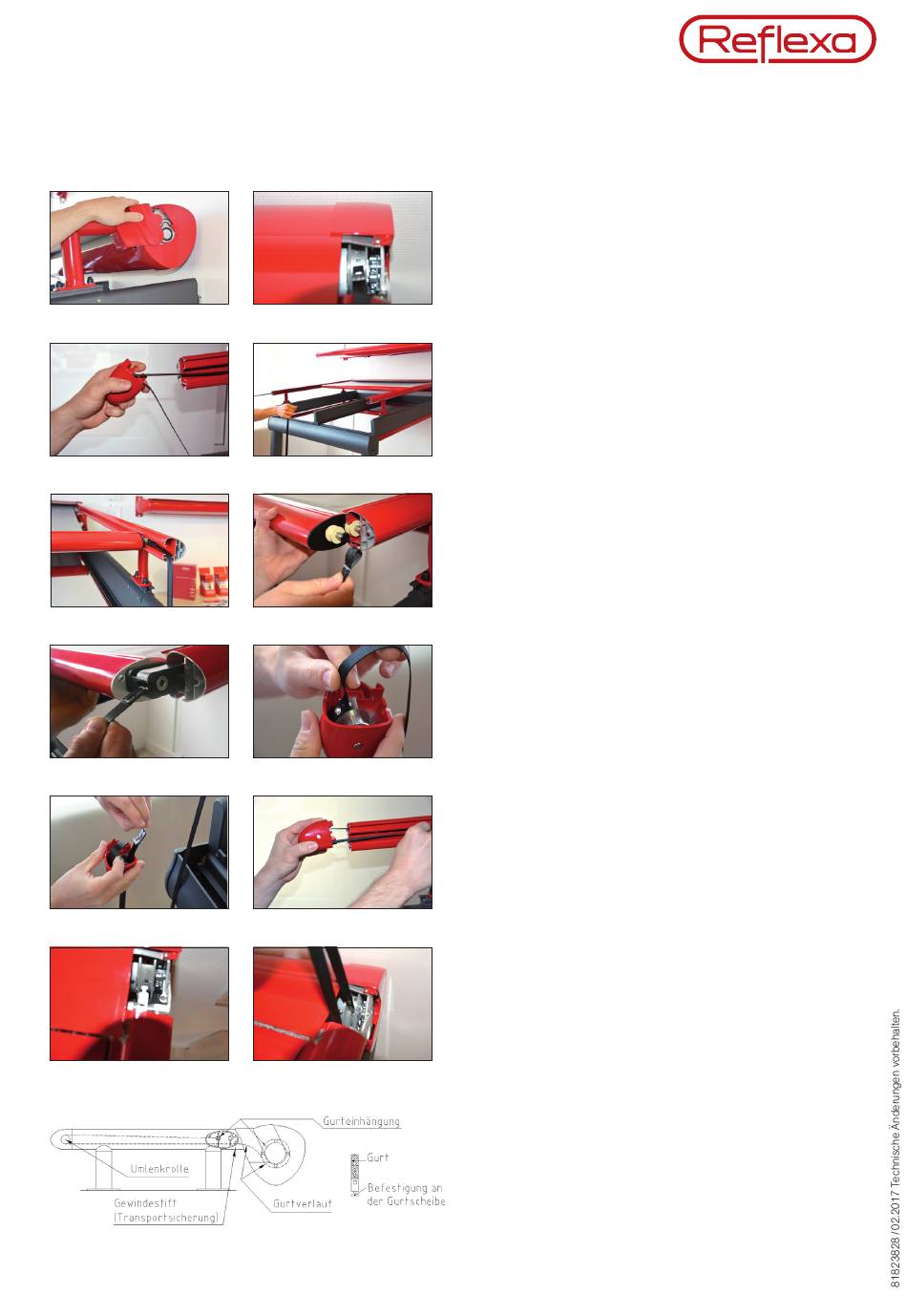

1. Grundsätzlich sind immer beide Zuggurte zu wechseln.
2. Die Seitenkappen des Markisenkasten (Abb. 1) abziehen.
3. Behang bis zum Endanschlag einfahren. Jetzt den
Endanschlag in Einfahrrichtung verstellen bis die rechteckigen Einhän-
gelöcher auf der Gurtscheibe erscheinen und der Gurt ausgehängt
werden kann. (Abb. 2) Endlagenverstellung nach der jeweiligen Motor-
einstellanleitung, mechanisch mit Druckknöpfen oder Funk mit Sender.
Bestätigen Sie diesen Endpunkt als neuen Endanschlag.
4. Durch das Lösen des Gurtes können die Abschlusskappen und das
Ausfallprofil aus den Führungsschienen gezogen werden. (Abb. 3)
5. Behang bis zum Endanschlag ausfahren. Gurtbänder dabei straffhalten.
(Abb.4)
6. Endanschlag nachstellen, sodass das Ausfallprofil an den Führungs-
schienenenden ansteht (Abb. 5).
7. Jetzt das Ausfallprofil einseitig rausziehen, den Gurt wechseln.
(Abb. 6 – 9).
8. Ausfallprofil in die Führungsschiene einführen. Darauf achten, dass die
Laufrollen / Gleitschuhe in der richtigen Führung laufen. Gurt darf nicht
verdreht sein. Danach mit der anderen Seite den Gurtwechsel wieder-
holen.
9. Behang in Einfahrrichtung bis zum oberen Endpunkt einfahren. Gurte
während des Einfahrens leicht auf Spannung halten.
10. Gurte auf beiden Seiten an gleicher Position auf den Gurtscheiben
einhängen. Dafür muss der Gurt unter den Laufrollen / Gleit-
schuhen des Zugbalkens durchgeschoben werden. Das Ende wird
anschließend in die Gurtscheibe eingehängt (Abb. 10 und 11).
11. Behang in Ausfahrrichtung ca. 10 cm ausfahren. Eingehängte Gurte
leicht nach oben auf Spannung halten (Vorsicht, Quetschgefahr!).
Anschließend den oberen Endanschlag je nach Motortyp neu program-
mieren. (Ablauf: in den Programmiermodus gehen, dann den Behang
einfahren, bis der Zugbalken am Kasten ansteht. Endpunkt speichern.)
12. Unteren Endanschlag neu programmieren. (Der Zugbalken soll
ca. 5 cm vor dem Ende der Führungsschiene als Endanschlag gespei-
chert werden!)
13. Probelauf durchführen. Tuchspannung und Endanschläge prüfen.
14. Seitenkappen am Markisenkasten aufstecken.
15. Nach erfolgreichem Probelauf kann die Anlage wieder an den Hausan-
schluss bzw. die Steuerung angeschlossen werden. Danach sollte ein
Probelauf durchführt werden.
