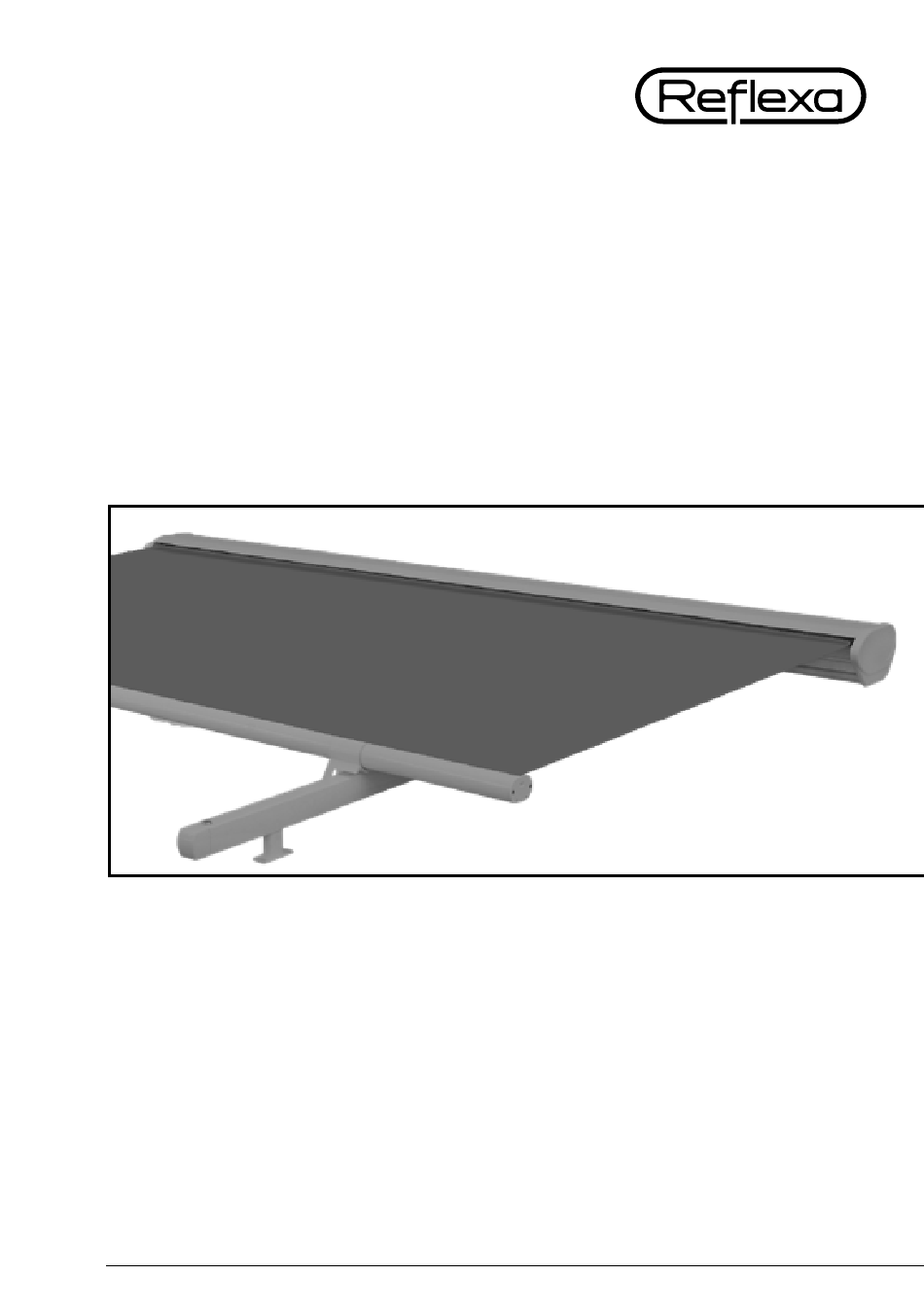

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Terrassendach Montage- und Bedienungsanleitung Wintergartenmarkise LifeFlex Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
1 Allgemeine Hinweise Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Montageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
LifeFlex Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Umbauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schriftli- cher Genehmigung von Reflexa vor genommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 LifeFlex Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich befinden. Alle Befestigungsmittel sind auf ihren festen Sitz zu prüfen! Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten An- laufes).
-
Seite 8: Produktspezifische Hinweise
1 Allgemeine Hinweise Hinweise zur Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen. - Seite 9 Telegrafenleitungen pfeifen im Wind. » Geschwindigkeit: 38–48 km/h = 10,5–13,4 m/s Wichtiger Hinweis zur Windklasse 3 Führende Hersteller von Markisen, unter anderem auch Reflexa, haben sich nach reiflicher Überlegung dafür entschieden, die Windklasse 3 nicht zu berücksichtigen. Mit Sicherheit wird es am europäischen Markt viele Hersteller geben, die mit Windklasse 3 werben werden.
-
Seite 10: Installation Und Montage
2 Installation und Montage Installation und Montage Lieferumfang Abb. 1: Wintergartenmarkise LifeFlex Lieferumfang: » 1 x Markise Typ: LifeFlex » Montagekonsolen (je nach Bestellung) » 1 x Montage- und Bedienungsanleitung » 1 x Übergabeprotokoll » 1 x Motoranschluss- und Einstellan leitung... -
Seite 11: Montagehilfsmittel
LifeFlex Montagehilfsmittel Benötigtes Werkzeug: » Wasserwaage » Innensechskantschlüssel 2,5 mm, » Schlauchwaage 4 mm, 5 mm, 6 mm, » Richtschnur » Kreuzschlitzschraubendreher PH » Bohrmaschine und Bohrer Größe 2 » Prüfkabel bzw. Einstellset (je nach Befestigungsuntergrund und Befestigungsmittel wählen) (zur Inbetriebnahme) »... -
Seite 12: Montagesituation
2 Installation und Montage Montagesituation Montagekonsolen Vor Beginn der Montage ist zu prüfen, » ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen » ob der Markise, entsprechend Ihrer Bestellung, Montagekonsolen oder Dis- tanzhalter beigefügt sind. 1. Standard-Montagekonsole oder Standard- Distanzhalter: Lösen Sie mit einem Innensechskantschlüssel Größe 4 die Madenschrauben (1) soweit, dass Sie später... - Seite 13 LifeFlex Aufteilung und Befestigung der Montagekonsolen auf dem Wintergarten Befestigen Sie unter Berücksichtigung der für die korrekten Befestigungsmittel vorgegebenen Verarbeitungsvorschriften die Montagekonsolen auf dem Winter- garten. Halten Sie hierbei die dargestellten Minimal- und Maximalmaße ein. Das Stichmaß zwischen den linken und den rechten Montagekonsolen ist gleich dem Führungsschienenbefestigungsmaß...
- Seite 14 2 Installation und Montage Montieren Sie die Fühungsschienen wie rechts abgebildet auf den Wintergarten. Stecken Sie die Klemmzylinder in die Montagekonsolen, bzw. lösen Sie die Oberteile der seitenverstellbaren Montagekonsolen und schieben diese auf den unteren Teil der seitenverstellbaren Montagekonsolen. Ziehen Sie die Schrauben A+B an.
- Seite 15 LifeFlex Ziehen Sie die drei Feststellschrauben (2) am Antriebslagerkopf Motorseite fest. Montieren Sie die Abdeckkappen (4) auf die Lagerseite der Achtkantwelle und entfernen Sie die Markierungen an den Antriebslagerköpfen und der Achtkantwelle. Abb. 11: Abdeckkappe montieren Kabeldurchführung Die Zuleitung ist mit dem Motorantrieb VDE-gerecht zu verlegen. Es ist dabei darauf zu achten, dass über das Kabel kein Wasser in den Motorkopf eindringen...
- Seite 16 2 Installation und Montage Montage des Markisenkastens Lösen Sie die Klemmriegel (1), die rechts und links, seitlich am Boden des Markisenkastens befestigt sind. Schieben Sie die Klemmriegel nach außen. Setzen Sie den Markisenkasten von oben auf die Antriebsköpfe. Verschie- ben Sie den Markisenkasten seitlich in die Abb.
- Seite 17 Die Endlagen des Motors sind im Werk schon voreingestellt. Wollen Sie die Endlagen verstellen, so gehen Sie vor, wie es in der mitgelieferten Einstellanlei- tung des Motors beschrieben ist (hierzu benötigen Sie das Reflexa-Einstellkabel). Bei Markisen mit Funkmotor werden die Endlagen mit dem Hand- oder Wand- senderprogrammiert.Elektroanschluss –...
- Seite 18 2 Installation und Montage Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen, sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.
- Seite 19 LifeFlex Kabelverlegung Um zu verhindern, dass Wasser in den Antrieb läuft, sollte das Anschlusskabel in einer Schlaufe nach unten verlegt werden. falsch richtig Abb. 19: falsche Motorkabelführung Abb. 20: falsche Motorkabelführung Federn nachspannen Lösen Sie die Madenschrauben (1) und nehmen die Seitenkappe(n) (2) ab.
-
Seite 20: Funktionskontrolle
2 Installation und Montage Ausfall 0 – 1501 – 2001 – 2501 – 3001 – 3501 – 4001 – 4501 – Breite 1500 2000 2500 3000 3500 4000 4500 5000 2000 2500 3000 3500 4000 4500 5000 5500 6000 Anzahl Federpakete in Abhängigkeit von Breite und Ausfall Funktionskontrolle Mit einer professionellen Funktionskontrolle runden Sie Ihre Montage ab und stellen sicher, dass der Kunde lange an den von Ihnen verbauten Produkten... -
Seite 21: Nach Der Montage
LifeFlex Nach der Montage Einweisung Funktionsweise Der Fachhändler und/oder der ausführende Montagebetrieb hat das beiliegende Übergabeprotokoll auszufüllen. Es muss vom ausführenden Monteur, als auch vom Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Schadensfall dem Hersteller auf Verlangen vorzulegen. - Seite 22 3 Nach der Montage Markise mit Tastschalter Mittels der Auf- bzw. Abtasten des Markisentasters wird die Markise ein- und ausgefahren. Die Markise fährt mit dem Ausfallprofil in die gewünschte Richtung, solange die Taste für Aus- bzw. Einfahren gedrückt wird oder die voreingestellten End abschaltungen für die Ein- bzw.
- Seite 23 LifeFlex Beim Betrieb der Markise sollten folgende Dinge beachtet werden, um unnötige Unfälle und Beschädigungen zu verhindern: 1. Nutzung bei Regen Ist die Neigung der Markise geringer als 25 % = 14° gemessen von der Waagerechten, so wird der sichere Ablauf nicht gewährleistet.
-
Seite 24: Sicherheit (Ce-Konformität)
Die Markise erfüllt die Anforderungen der in der beiliegenden Leistungserklärung (Punkt 5.2) angegebenen Windklasse. Welche Wind klasse nach der Montage erreicht wurde, hängt entscheidend von der Art und der Anzahl der Befestigungsmittel sowie vom vorhandenen Befestigungsuntergrund ab. Typenschild www.reflexa.de Verwendung als Markise nach DIN EN 13651:2009-01 LENr.: 12300800 Seriennummer:... -
Seite 25: Wartung Und Pflege
Wartungsvorschriften und Wartungsintervalle sind zu beachten. Grundsätzlich sollten Störungen an einer Wintergartenmarkise durch einen Reflexa - Servicepartner beseitigt werden. Es empfiehlt sich, einmal im Jahr (alle 12 Monate) eine komplette Durchsicht und Instandsetzung der Markise durch den Fachhändler durchführen zu lassen. -
Seite 26: Ersatzteile / Reparatur
Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. Demontage / Entsorgung Durch unsachgemäße Demontage können Personen- oder Sachbeschädigungen... -
Seite 27: Problembehebung
LifeFlex Problembehebung Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig beseitigt werden! Andere Probleme müssen von einem Fachbetrieb beseitigt werden! Problem Mögliche Ursachen Behebung Motor funktioniert nicht Motor ist defekt Motorwechsel (nur durch Fachbetrieb) Motor bauseitig falsch ange- neues Verklemmen gem. -
Seite 28: Anhang
Änderungen der Anlage bzw. Produktes, die nicht mit dem Hersteller abgesprochen wurden. Produkt Reflexa Wintergarten-Markisen Product Reflexa winter garden awnings Life, LifePlus, LifeFlex, LifeSmall, Life Zip, LifeSmall Zip Type Life, LifePlus, LifeFlex, LifeSmall, Life Zip, LifeSmall Zip Verwendungszweck Sonnen- und Sichtschutz... -
Seite 29: Leistungserklärung
Leistungserklärung Declaration of Performance LENr.: 12300800 Produkt (Typ) Wintergartenmarkise (LifeFlex) Product (Type) conservatory shading system (LifeFlex) Verwendungszweck Markise zur Verwendung im Außenbereich Verwendungszweck nach DIN EN 13561:2009-01 Intended purpose conservatory shading system for outdoor use intended use according DIN EN 13561: 2009-01... -
Seite 30: Übergabeprotokoll
5 Anhang Übergabeprotokoll Übergabeprotokoll Reflexa-Produkte Auftragsnummer 1. Kunde 2. Montageunternehmen Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Telefon Telefon 3. Monteur Die Montage erfolgte durch: Name, Vorname REFLEXA-WERKE Silbermannstraße 29 08224 999-0 www.reflexa.de Albrecht GmbH 89364 Rettenbach Fax 08224 999-222 info@reflexa.de... - Seite 31 LifeFlex 4. Montierte Reflexa-Produkte Raffstore-Typ: Rollladen-Typ: Schrägverschattung-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung. Insektenschutz-Typ: Plissee-Typ: Sonstige Produkte: Die Produkte sind ohne Mängel montiert und betriebsbereit. Sonstiges: Dem Kunde wurde das/die oben genannten Produkt/e in seiner Funktionsweise ausführlich erklärt und vorgeführt.
-
